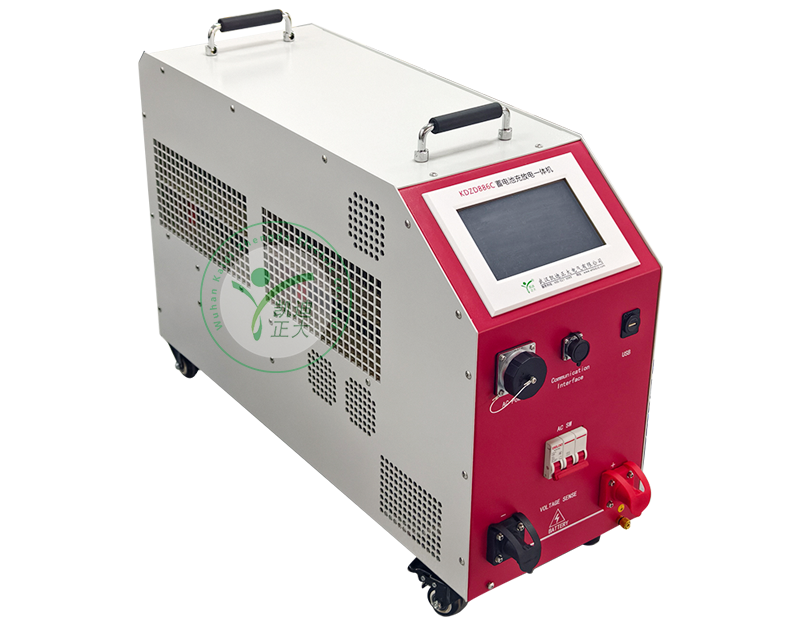

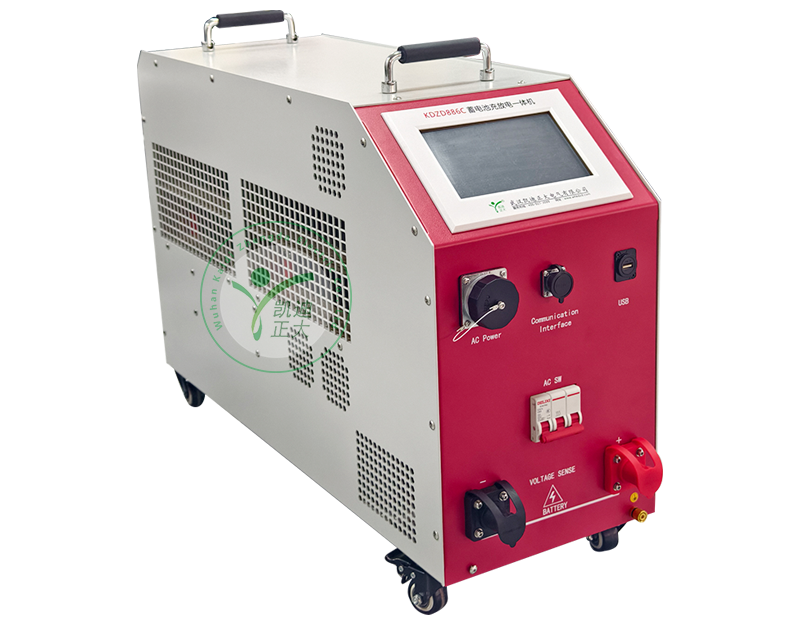

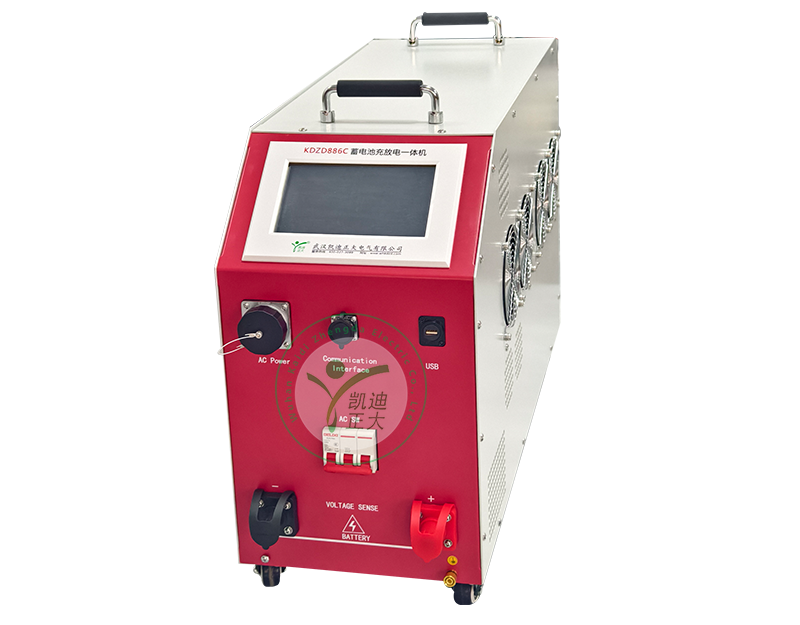

KDZD886 系列蓄电池充放电测试仪是专门用于蓄电池组(12V、24V、48V、110V、220V、380V、 480V)进行核对性放电试验、电池组充电试验、剩余容量测试、电池活化修复、 日常维护及检 验直流电源带载能力而设计。根据铅酸电池和锂电池的充放电特点，该测试仪可以实时监控充 放电过程中的电池电压、电流、充放电时长、充放电容量及电池组活化循环等参数。

仪器采用嵌入式操作系统，支持无线数据传输，自动完成整个恒流、恒压充放电过程，一键活化。可生 成各种直观反应蓄电池组性能的曲线、柱图、报表等，并可放大、查询、打印。可以对电池性 能进行分析，让电池组维护与管理更加轻松、科学、从而延长电池组的使用寿命。

若与无线单体巡检模块配合使用，可以有效的监控电池组中单体电池电压，及时发现性能 严重恶化导致过充的故障电池。

　　1、宽电压设计：

　　10-300V 宽电压设计，单机 即可满足各种电压(12V,24V,48V,110V,220V,240V)等级的电池组 充放电测试，电压连续可调。

　　2、支持定制化：

　　充电电压、充电电流、放 电电压、放电电流都可以根据用户实际需求进行 定制具有蓄电池组恒流放电功能：恒流、恒功率放电，电流连续可调，精确测量蓄电池组 容量。

　　3、具有蓄电池组智能充电功能：

　　智能三阶段充电，充电电压可“零 ”起调，充电电流连 续可调，满足蓄电池组的充电维护。

　　4、具有活化功能：

　　可以设定充放电循环次数，对蓄电池组进行活化，有效提高蓄电池容 量，延长蓄电池组的使用寿命。

　　5、具有放电过程中暂停及参数修改功能：

　　在放电过程中可以人为暂停放电、修改放电设 置参数(下限电压、放电电流、放电时间等)，不需要终止试验即可继续放电。

　　6、具有远端控制放电功能：

　　PC 机端上位机软件与充放电测试仪之间通过 RS485 通讯线连 接后，可进行 PC 机端控制放电。

　　7、具备多个测试模板预设功能：

　　内置有六种常用的测试参数模板，模板数据掉电可保存，省去每次开机重新设置的步骤，上电即可开始测试，真正一键启动，让测试简单高效。

　　8、历史数据曲线查看：

　　可将内置的数据文件以图表和波形曲线的形式进行查询，以及对 波形图的放大、缩小、左移、右移等多角度显示。

　　9、数据储存及备份功能：

　　内置 16GB 数据 存储空间，可存储大于 1000 组充放电数据，并支持 历史数据查看、分析、删除等功能，配有 16G U 盘， 通过 PC 端上位机软件进行数据分析及备份管理。

　　10、具备校准功能：

　　仪器带有电压、电流校准修正功能，可现场对测量误差进行校准修正，保证测量精度。该功能尤其适用于对仪器读数与现场仪表有一致性要求时使用。

　　11、可设定多种充电测试告警功能：

　　包括充电容量、充电时长、整组电压阈值等其中任一 测试条件达到后自动停止充电，以及具有过电压、过电流、过温、电压测试端子反接等多种测 试故障报警显示。

　　12、丰富的拓展接口：

　　仪器背面具有多机并联、远端控制、USB 等通讯接口。

　　13、配备专业的上位机分析管理软件：

　　能对设备生成的测试数据进行深度的分析，单体电 压曲线、整组电压曲线、整组电流曲线、单体柱状图，实时数据表格，以及上位机软件密码保 护，实验结论等功能，可根据需求自动生成Excel 或 Word 文档格式报表后打印存档。

　　14、7 寸真彩色触控显示屏：

　　采用 1024x800 分辨率高清触摸显示屏，可直观显示柱状图、 表格、曲线图、数据报表、帮助文档等。触控板采用多层复合薄膜电阻式触摸板，特别适用于直流 蓄电池机房及高频充电机产生的电磁干扰和瞬变脉 冲干扰。

　　15、主控板采用进口意法半导体公司(STMicroelectronics)的高性能 ARM 为 CPU: 性能稳定、频率高、功能强大，放电过程采用双 CPU 冗余设计，主副CPU 协同工作，最大程度地保护测试的安全可靠性。

　　16、产品放电采用高分子聚合物正温度系数电阻(Polymeric Positive Temperature Coefficient )安全系数高，避免了红热现象， 环境适应能力更强，使整个放电测试过程更安全 稳定。

　　KDZD886 恒流放电+容量分析测试+恒压充电+恒流充电+循环活化

　　产品型号：DC10-300V 系统

　　充电电压范围：DC 10-300V

　　充电电流范围：0-60A(满量程)

　　放电电压范围：DC 10-300V

　　放电电流范围：0-100A(最大电流)

仪器功能特性

　　显示功能：7 寸 LCD 液晶触摸屏，分辨率 1024x800

　　电压测量精度：±0.5%FS+0.1V

　　电流测量精度：± 1%FS+0.1A 最大量程 120A

　　电流显示精度：0.1A

　　数据保存容量：内置：16Gbit FLASH;外置 16G 储存

　　数据通讯：RS485*3;USB*1

　　工作模式：恒流、恒功率、恒压 ，循环活化以及可并机/从机控制

保护性能（液晶显示提醒+蜂鸣器告警）

　　主机保护功能：过温、过流、电流失控触发停机保护

　　反接保护功能：极性接反声光告警提示

　　异常保护：电源线掉电、主电缆掉电

　　过温保护：内置温度传感探头，温度超过 75℃ , 设备自动停止放电

　　急停保护：外置空开断路器，用于紧急停机保护

工作环境

　　散热方式：强制风冷

　　温度：工作温度范围：-5～50℃ 贮藏温度：-40～70℃

　　湿度：相对湿度：0～90%(40±2℃)

　　海拔：额定海拔 ≤4000 米

工作电源

　　电压：主机工作电压：单相三线制 : 220V AC( -20%～+30%)，频率 :45～65Hz; 充电机工作电压：三相三线制 380V AC)

　　耐压测试：

　　输入-机壳： 2200Vdc 1min

　　输入-输出： 2200Vdc 1min

　　输出-机壳： 700Vdc 1min

　　安全性：满足 EN610950，满足蓄电池维护技术规范，GB/T 31484-2015

　　设备重量：60KG
