  • 20kVA/150kV 数字式工频耐压试验 局部放电试验系统
  • 20kVA/150kV 数字式工频耐压试验 局部放电试验系统
产品编号:

20kVA/150kV 数字式工频耐压试验 局部放电试验系统

参考标准:

相关信息:无相关信息

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

本套试验系统主要用于检验电工产品(负载电荷<2000pF) 在工频高电压下的绝缘水平,如工频耐压试验、局部放电试验。全套设备包括局放/耐压测量控制系统、数字式校正脉冲发生器、输入单元、工频无晕试验变压器、无局放耦合电容器、无局放保护电阻、电动调压隔离滤波装置等。



整套设备要求在户内使用,供电电网电压380V, 有良好且专用的接地系统,接地电阻值<1Ω,越小越好(需方负责)



一、 本设备引用并符合如下标准

>  GB/T16927.1 2011                高电压试验技术 第一部分一般定义及试验要求

>  GB/T16927.2-2013                高电压试验技术 第二部分测量系统

>  JB/T9641-1999                      试验变压器

>  ZBK42004-1987                     调压器

>  JB/T 8749.1-2007                   调压器第一部分通用要求和试验

>  GB/T 7354-2018              高电压试验技术局部放电测量

>  DL/T 846.4-2016                    高电压测试设备通用技术条件

第四部分脉冲电流法局部放电测量仪

>  GB/T1094.1 2013                   电力变压器 第一部分总则

>  GB/T 1094.2 2013                  电力变压器 第二部分油浸式变压器的温升

>  GB/T 1094.3 2017                  电力变压器 第三部分绝缘水平、绝缘试验和外绝缘空气间隙

>  GB/T 1094.5-2008                  电力变压器 第五部分 承受短路的能力

>  GBT 19749.1-2016                耦合电容器及电容分压器

>  GB/T 311.1-2012              绝缘配合第一部分定义、原则和规则

>  其余项目符合该设备技术条件、技术文件及用户的技术协议等要求



系统组成


序号

产品名称

产品型号

数量

备注

1

局放/耐压测量控制系统

KDJF

1套



1.项目1.1~1.2装置项 目 1 中 ;

2.可接MES和ERP系

统 ;

1.1

工频高电压试验控制台

KDYDJ

1台



1.2

数字式局部放电检测仪

(全触摸屏)



JF-A01D



1台



1.3

局放滤波适配器

KDLB-1

1 台



1.4

隔离变压器装置

KDLB-2

1 台



2

数字式校正脉冲发生器

JZF-10N

1 台



3

输入单元

3#

1 只



4

电动调压隔离滤波装置



1套



项目4.1~4.2内置项目4 中

4.1

电源隔离滤波器

LB-20

1 台

4.2

电动接触式调压器

TEDG-20

1 台

5

工频无晕试验变压器

KDDT-20kVA/150kV

1 台



6

无局放保护电阻

KD-150kV/0.13A

1 台



7

无局放耦合电容器

OWF-150kV/800pF

1 台





产品特点

详细参数

(一)、局放/耐压测量控制系统

该控制系统串口通讯,可接 MES 和 ERP系统

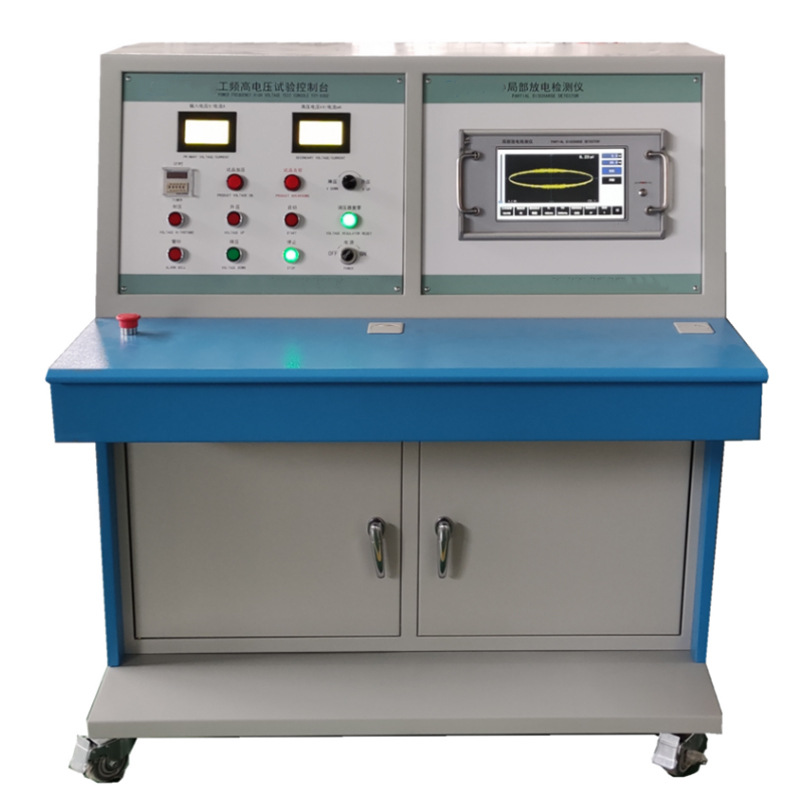

1.工频高电压试验控制台

型号: KDYDJ

KDYDJ 工频试验控制台采用液晶屏显示参数,测量试验变压器的输入电压、输入电流,输出电压、输出电流,测量精度误差小于±1%,可以对工频高压试验中出现的过载、过流、短路、闪络等异常状况进行有效的保护。

◆ 液晶屏显示;

◆变压器的输入电流、输出电流的过流保护值可设置;

◆具有手动按键升降压和电子旋钮自动升降压两种调压方式;自动升降压数值设定后可一键到达;

◆ 串口通讯,接 MES 和 ERP 系统,可上传数据。 型号: KDYDJ

额定容量:20kVA

工作电压:220V



2.数字式局部放电检测仪部分(全触摸屏)

该局放仪采用触摸屏操作,所有功能都在触摸屏上操作实现,不仅提高了其使用寿命,也增强了体验感,同时还具有以下优点和功能:

◆触摸屏操作

◆一键自动校正

◆高压试验电压分压比可设置

◆ 串口通讯上传测试数据 型号:JF-A01D

1、 可测试品的等效电容量范围6pF~250μF

2、 测量范围:0.1pC-10000nC

3、通道数:单通道

4、检测灵敏度及允许电流(见表1)

输入单元 序号

调谐电容范围

灵敏度(pC)

(不平衡电路)

允许电流有效值

不平衡电路

平衡电路

1

0~25~100pF

0.02

30mA

0.25A

2

25~100~400pF

0.04

50mA

0.5A

3

100~400~1500pF

0.06

120mA

1A

4

400~1500~6000pF

0.1

0.25A

2A

5

1500  ~  6000 ~

25000pF

0.2

0.5A

4A

6

0.006~0.025~0.1μF

0.3

1A

8A

7

0.025~0.1~0.4μF

0.5

2A

15A

8

0.1~0.4~1.5μF

1

4A

30A

9

0.4~1.5~6.0μF

1.5

8A

60A

10

1.5~6.0~25μF

2.5

15A

120A

11

6.0~25~60μF

5

25A

200A

12

25~60~250μF

10

50A

300A

7R

电阻

0.5

2A

15A

表1、检测灵敏度及输入单元允许电流值



5、椭圆扫描时基

(1)频率50/60、100、150、200、400Hz

(2)旋转:以30°为一档,可旋转120°

(3)工作方法:椭圆——正弦波——直线

6、显示单元

采用10.1寸电容式触摸屏。

7、放大器

(1)3dB  低频端频率f:10、20、40kHz 任选

(2)3dB  高频端频率f₁ :80、200、300kHz 任选

(3)增益调节,粗调6档,档间增益差20±1dB, 细调范围>20dB

(4)正负脉冲响应不对称性<1dB

8、时间窗

(1)窗宽:可调,50Hz 下5°~ 170°

(2)窗位置:每一窗可旋转0°~ 170°

(3)两个时间窗可分别或同时开。

9、脉冲峰值显示

触摸屏显示,显示1位小数(大于等于10pC), 显示2位小数(小于10pC), 误差:±3%(以满刻度计)

10、试验电压显示

(1)量程150kV

(2)输入阻抗:>1MQ

(3)显示:触摸屏显示,显示到1位小数

(4)误差:±1%

11、 试验频率显示 误差:小于±1%

12、零标系统

零标志与所有椭圆扫描频率相一致

13、结构

(1)尺寸:370mm (宽),460mm (深),215mm ( 高 )

(2)重量:约12.5kg



3.局放滤波适配器

型号:PDLF-1

本适配器连接在输入单元与局放仪之间,用于滤除局放信号中掺杂的高频干扰成分,

可有效地提升现场试验的测试效果,以及局放的信噪比水平。



4.隔离滤波器装置

型号:KDLB-2

输入电压:0.22kV

频率:50Hz

额定容量:350W

输出电压:0.22kV

相数:单相

使用条件:户内

允许运行时间:连续运行



(二)、数字式校正脉冲发生器

型号:JZF-10N

输出电荷量档位:5pC、10pC、20pC、50pC、100pC、200pC、500pC;

极性:正负交替;

重复频率:50、100、200、500、1200Hz;

频率精度:<1%;

脉冲上升沿时间:<60nS;

脉冲下降沿时间:>100uS;

注入电容:10pF;

校正电荷误差: Eq≤±5%;

尺寸:150mm (长)×65mm (宽)×35mm (高);

重量:0.5kg;

充电适配器:220VAC 输入、9VDC 输出;

内置可充电的锂电池。



(三)、输入单元(检测阻抗)

型号:3#

输入单元是将放电试验回路中的放电信息检测出来的重要单元,亦称为检测阻抗。本输入单元从1号~12号, 及7R, 能符合IEC270 所推荐的几种局部放电的检测方法(并联法、串联法、平衡法等)。本输入单元采用高频变 压器的双调谐式输入回路,初次级均为LCR 回路,其初级电感量在局放仪的放大器频带内与试验电路的等效电容相 调谐。



输入单

元序号

调谐电容范围

灵敏度(pC)

(不平衡电路)

允许电流有效值

不平衡电路

平衡电路

3

100~400~1500pF

0.06

120mA

1A

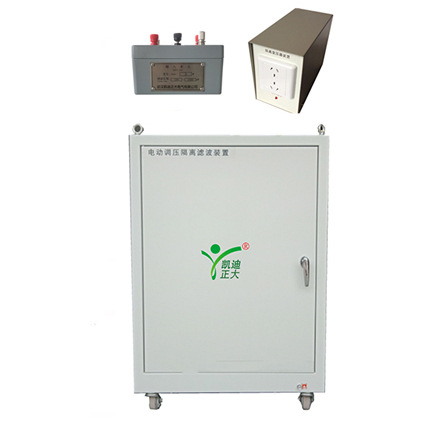

(四)、电动调压隔离滤波装置 1.电源滤隔离波器

型号:KDLB-20

额定容量:20kVA

额定输入电压:0.38kV

额定输出电压:0.38kV

额定输入电流:52.63A

额定输出电流:52.63A

相数:单相

衰减特性:10kHz-100kHz  ≥40dB;100kHz-1000kHz≥   60dB

允许运行时间: 100% Un,In 运行60min;70% Un,In 连续运行

使用条件:户内

冷却方式:自然冷却

频率:50Hz





2. 接触式电动调压器

型号: KDDG-20

额定容量:20kVA

额定电压:输入:0.38kV ;输出:0-0.42kV

额定电流:输入:52.63A;输出:47.61A

相数:单相

频率:50Hz

允许运行时间: 100% Un,In 运行 6 0min;70% Un,In 连续运行

使用条件:户内

冷却方式:自然冷却

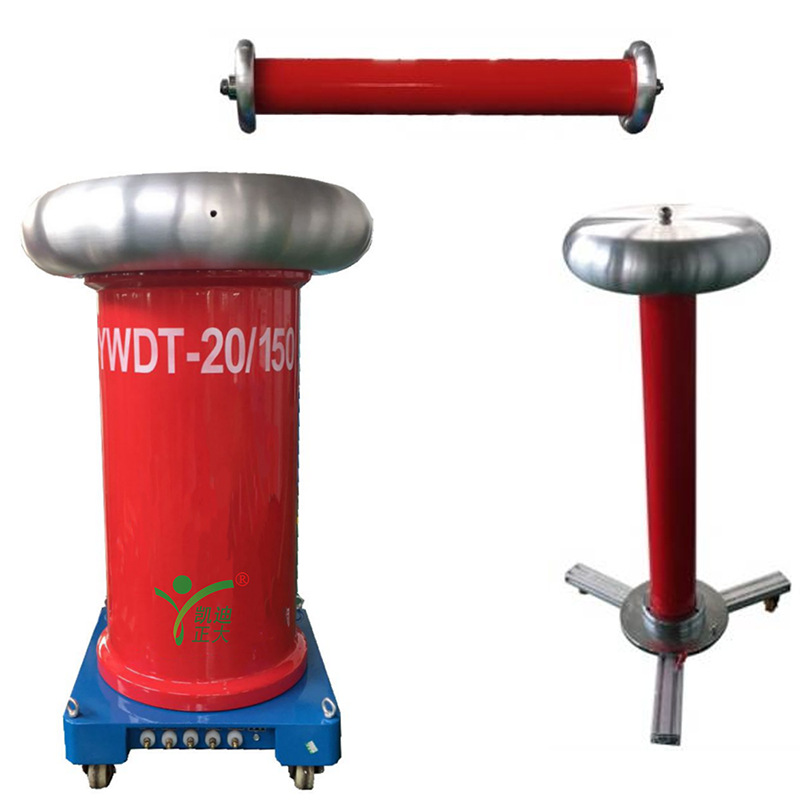

(五)、工频无晕试验变压器

型号: YWDT-20/150

额定容量:20kVA



额定输入电压:0.38kV

额定输入电流:52.63A

额定输出电压:150kV

额定输出电流:0.13A

测量绕组电压:150V

联结组: Il0

相数:单相

频率:50Hz



波形畸变率:≤5%

阻抗电压:≤7%

冷却方式:油浸自冷



允许运行时间:100%Un,In

运行60min

70% Un,In   连续运行

局部放电量:100% Un<2pC

产品结构:环氧玻璃丝绕制绝缘外壳,高压电极安装均压环



(六)、无局放保护电阻

保护电阻连接在试验变压器与耦合电容器之间用来限制试品闪络时的短路电流,保护试验变压器。

结构为绝缘筒骨架,金属丝缠绕,两端装有均压环。

型号: RD-150/0.13

额定电压:150kV    额定电流:0.13A

电阻值:2kΩ

允许运行时间:100% Un 运行60min

70%  Un 连续运行

局部放电量:100% Un<2pC

温升:额定条件运行时,电阻表面温升不大于55K



(七)、无局放耦合电容器

型号:OWF-150kV/800   pF

额定电压:150kV

标称电容:800 pF

电容量偏差范围: -5~+10% Cn

短时工频耐压值为1.1Un

介质损耗角正切值:在20℃,0.9~1.1Un 下不大于0.002

频率:50Hz

冷却方式:油浸自冷

允许运行时间: 100% Un,In  运行60min

70% Un,In   连续运行

局部放电量:100% Un<2pC

结构:油浸移动式,由均压罩、电容器本体和底座组成
