KDCJ-200kV10kJ雷电冲击电压发生器适用于10KV及以下空气间隙、电抗器开关、绝缘子串、套管、电力变压器和互感器等试品进行标准雷电冲击电压全波试验。


冲击电压发生器试验设备组成
本技术资料是为变压器、电抗器、开关柜、套管等等绝缘设备做雷电冲击试验需要而编制的技术文件。冲击电压发生器成套试验设备由冲击电压发生器本体、100kV直流充电装置、DF-200kV400PF弱阻尼电容分压器、计算机测量、触摸屏控制系统等组成。



结构特点（含直流充电装置）

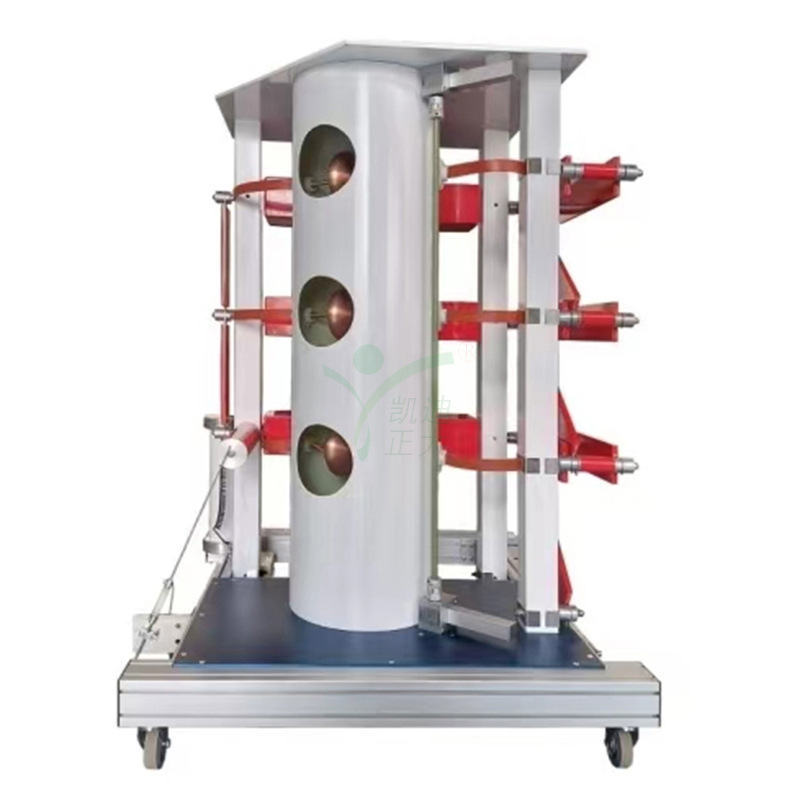

冲击电压发生器本体结构采用四柱H结构形式，由单只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成一级。本体设备为2级，组成组合塔式结构，各级逐级叠接，拆装检修方便，整体结构稳定。



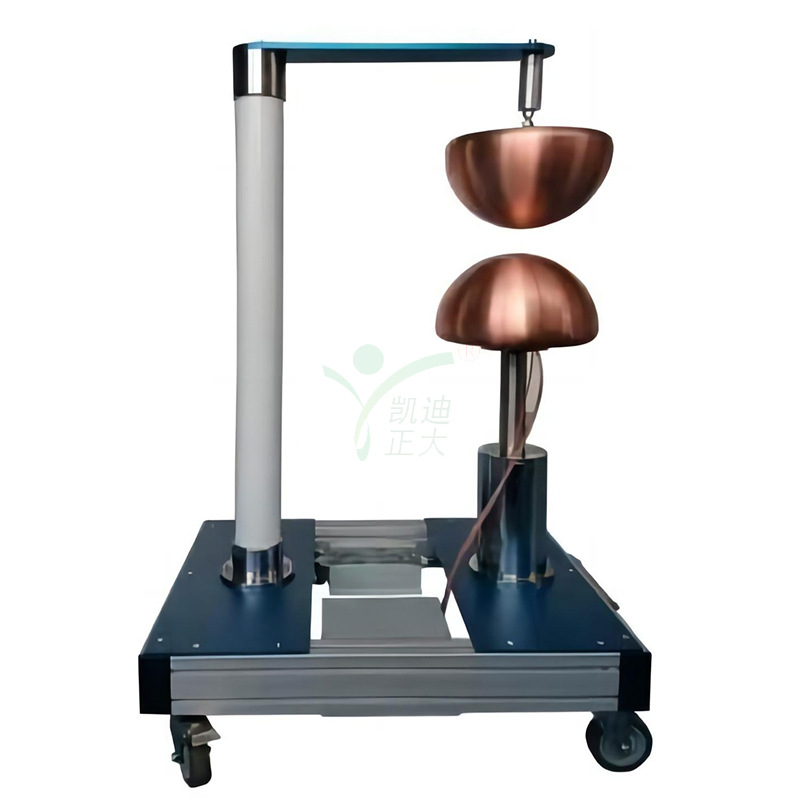

所有同步放电球均装在封闭的绝缘筒内，每级球隙处均装有放电观察窗，设备运行过程中不断供给过滤的干净空气，球隙不易受环境变化的影响，放电稳定可靠，构成封闭的点火放电系统；同时每级回路内装有并联放电间隙，所有这些措施大大提高了同步放电的范围。



主电容采用金属外壳套管脉冲电容器，复合膜油浸绝缘， 体积小，重量轻，电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。



调波电阻为板形结构，环氧浇铸，无感绕法，接头均为弹簧压接式，换接方便，允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。



自动接地系统：电容器的高压端各有一套自动接地装置，当停止充电或按下紧急停止按钮时自动接地系统启动，发生器主电容通过放电电阻自动接地。



采用单边半波整流充电方式，充电电压为100kV。手动、自动控制调压，从零至100KV连续可调，点火放电瞬间充电电源自动关断，保护了充电变压器和调压系统的安全。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上，构成充电、整流、本体一体化充电装置，外形简洁、美观。

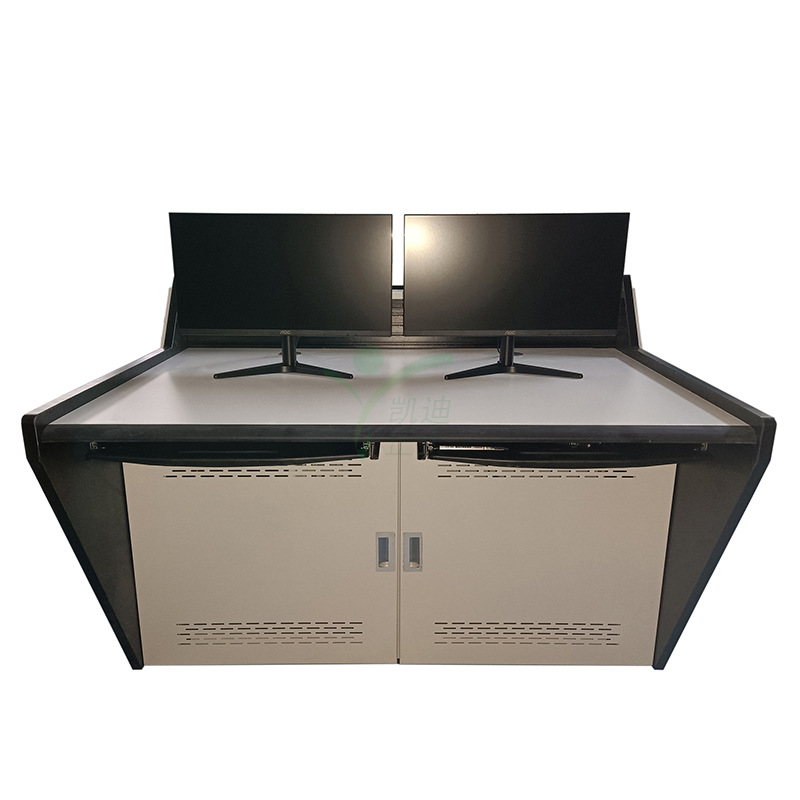

工业计算机+PLC光纤控制系统，全自动控制试验。
极性自动切换
工业计算机与PLC采用多模式光纤通讯
示波器与电脑采用USB通讯
设备整体配有刚带接地或电磁铁接地系统

检测设备测试系统技术方案



使用条件
海拔高度： ≤1000m
环境温度： -15℃～＋50℃
相对湿度： ≤85％（20℃）
使用环境： 户内
无导电尘埃
接地电阻 0.5Ω
无火灾及爆炸危险
耐震能力： 8级烈度
不含有腐蚀金属和绝缘的气体存在
电源电压的波形为实际正弦波,波形畸变率<5%
地震烈度：地震基本烈度值为6度。



依据标准
GB/T 16927.1-1997《高电压试验技术 第一部分 一般试验要求》
GB/T 16927.2-1997《高电压试验技术 第二部分 测量系统》
YD／T 5098-2001《通信局（站）雷电过电压保护工程设计规范》
GB/T 17626.5-1999 《电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》
GB311.1-1997高压输变电设备的绝缘配合
GB1094.3 电力变压器第三部分 绝缘水平和绝缘试验
GB/T16896.1-1997高电压冲击试验用数字记录仪
ZB F24 001-90冲击电压测量实施细则
GB191 包装运标志
GB4208 外壳防护等级
GB813-89 冲击试验用示波器及峰值表
DL/T 848.5-2004 高压试验装置通用技术条件 第5部分 冲击电压发生器
DL/T846.1-2003 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统
JB/T563-1993 耦合电容器及电容分压器订货技术条件
JB/T8169-1999 耦合电容器及电容分压器
所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。



方案编制说明
本套设备主要是为满足10KV以下的变压器 互感器 开关柜 套管等等电气设备的雷电全波和冲击电流试验。
设备全套基本配置有充电装置、冲击电压发生器本体、冲击弱阻尼电容分压器、测量装置、自动控制系统。

雷电冲击电压输出：1.2μs（±30%）50μs（±20%）
电压：标称电压20～200kV（±1%）。
