  • KDLJ-100KV 冲击电压试验装置
  • KDLJ-100KV 冲击电压试验装置
产品编号:

KDLJ-100KV 冲击电压试验装置

参考标准:

相关信息:KDLJ-30 冲击电压试验装置

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

KDLJ-100KV冲击电压试验装置是电力设备高压试验的常见项目之一,电力设备JP柜、低压开关柜等在设计、制造及修缮之后都要求进行电击防护、介电性能、电气间隙试验、冲击试验以验证或检验。因此,冲击电压试验设备应用广,在工厂、研究机构及大专院校的高压试验室中都可以看到不同规格的冲击试验设备。


KDLJ-100KV冲击电压试验装置是依据高压开关标准要求制作:GB7251-10013《低压成套开关设备和控 制设备》、GB3906-10006 《3.6KV-40.5KV 交流金属封闭开关设备和控制设备》、GB/T 11022 —10011《高压开关设备和控制设备标准的共用技术要求》、GB/T 1984—10014 《高压交流断 路器》、GB/T 7674-10008 《额定电压 72.5kV 及以上气体绝缘金属封闭开关设备》等。生产的高压冲击发生器智能化控制检测系统,它在技术上采用了可编程控制器和计算机技术,所有的控制和测量功能均自动实现,因而简化了系统组成,提高了系统的可靠性,这在高电压、大电流试验中增强了系统的安全性,避免设备可能遭受高压放电瞬态过程的危害。操作界面具有人机对话功能,操作过程方便简单,具有智能化的特点。

产品特点

1.采用PLC可编程控制器技术,使控制系统实现超小型化及高可靠性能的智能自动控制和测量;配合我公司的数字化测控系统方便的与计算机连接,实现计算机智能自动控制、测量和管理 。
2.输出极性:正或负(正或负/先正后负/或先负后正/正负各一次的交替)
3.雷电冲击电压波形参数及其偏差均符合有关国家GB311、GB/T16896.1及GB16927标准的要求。
4.使用持续时间:小于80%额定工作电压时可连续工作,大于80%额定工作电压时可间断工作。
5.测量系统配置(安装在主机或者测控屏蔽柜上)

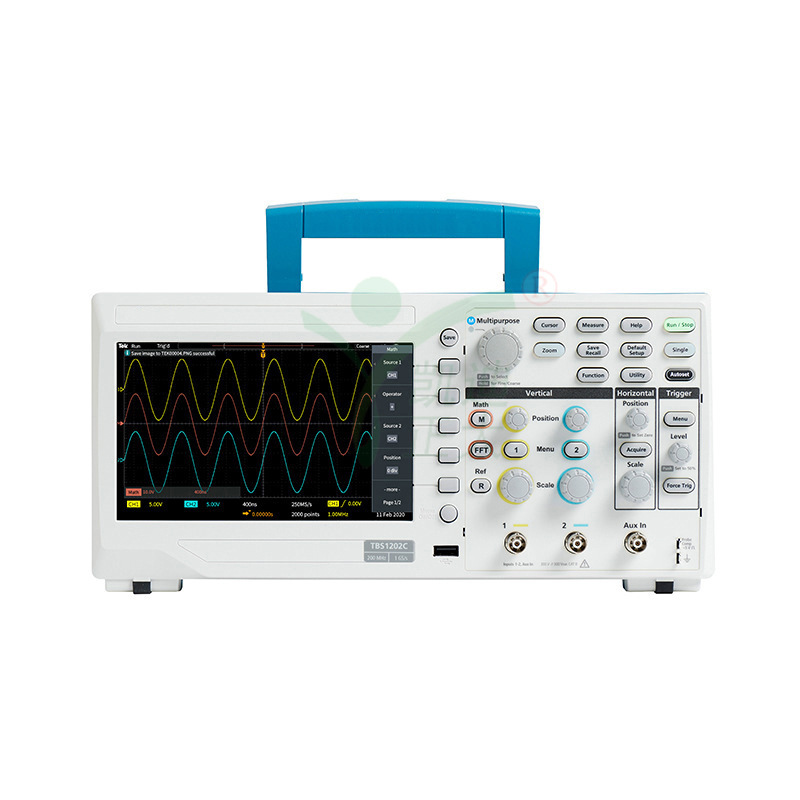

6.峰值电压电流和波形测量:2通道,100M采样速率,泰克彩色数字高压示波器:专用衰减器:10倍,5ns。数字显示精度:1.0%。
7.计算机处理系统:计算机:15寸液晶屏,台式计算机,软件:雷电脉冲击试验专用测量分析软件包
8.冲击波形参数计算及显示,波形比较功能,波形的放大、缩小及平移,
9.脉冲波形的存储及调用和分析处理,波形的成图及报告编写编辑。
10.设备主体及充电部分接地和接地解除自动控制。

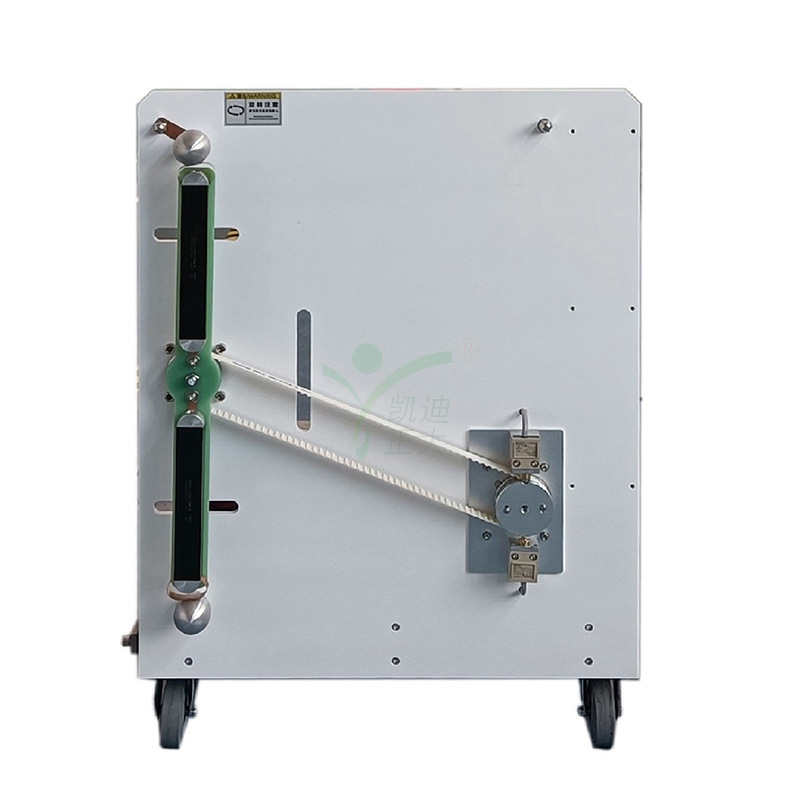

11.点火球隙距离的自动调整。本装置是使用电动球隙。
12.自动控制充电电压的充电过程。充电电压的稳定度可达到0.5%。
13.自动发出触发点火脉冲。
14.自动响警铃报警。
15.具有过流和过电压自动保护。
16.采用直流电阻分压器测量充电电压,充电电压值由控制器的数字显示屏实时指示,同时也作为充电是否正常的反馈信号。
17.数字屏显示,操作简单
18.一体化高压电源,电压稳定精度高,击穿电流电压显示
19.采用无感大功率电阻,确保浪涌波形一致性
20.正或负极性手动切换,试验时正负极性可以交替切换
21.有电流分流器电压分压器可以直接连接示波器观测波形
22.可获取并保存高压试验中的各种瞬态波形,并可在波形显示窗口中随意压缩、展开、移动波形,并分析测量波形。
23.一体化的设计使系统更加简便、安全、耐用。
24.关键器件及面板全部采用进口器件,质量可靠、外观豪华、操作自如。
25.操作界面采用液晶屏,可灵活编程并进行控制软件升级。界面具有画面提示功能,可实现人机对话,操作方便,不易出错。
26.具有控制、测量、保护、连锁、告警、提示各种功能,保护人身和系统的安全,并可实现自动控制、程序控制,功能可拓展。
27.由用户自由设定和保存实验参数 ,灵活方便,系统还可自动记忆当前实验的各种状态和设置,当实验未完时,下次启动系统可自动继续进行上次未完的实验。



产品清单

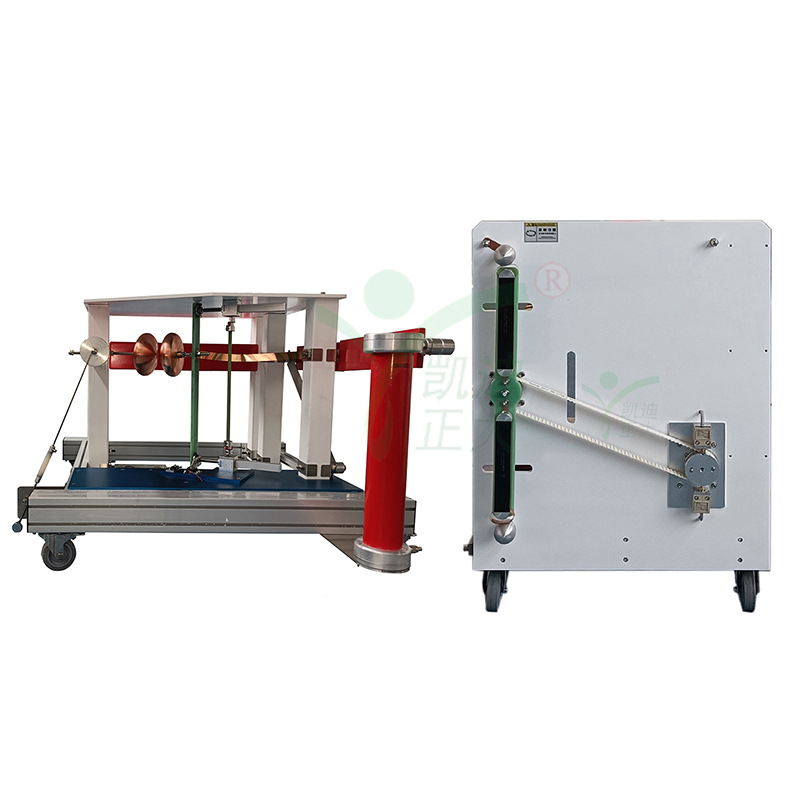

100kV雷电冲击电压发生器本体: 1台
峰值波形测量示波器:1台
计算机及控制软件:1套
使用说明书:1份
出厂检测报告:1份
合格证/保修卡:1份

详细参数

1.标称雷电波冲击电压:0~100kV
2.电压波形:1.2us±30% /50us±100%
3.冲击试验计数:1~9999
4.计数器设定:1~9999
5.充电电压:3.0~100.0kV
6.充电极性:正或负;可切换
7.充电时间:整定范围10~180s
8.整定分辨:1s
9.报警时延:2s
10.接地电阻:<0.5Ω
11.波尾时间:50±100%μs
12.过冲:小于5%(峰值处振荡不大于幅值5%),峰值(容许偏差)±3%
13.效率:不低于90%
14.标准操作冲击全波电压波形
15.波头时间:250±100%μs
16.波尾时间:2500±60%μs
17.峰值(容许偏差)±3%
18.效率:不低于80%
19.同步相位:0~360°可调
20.虚拟阻抗:2Ω/5Ω
21.标准雷电冲击全波电压波形
22.波头时间:1.2±30%μs
23.级电容:0.5μF
24.级电压:110kV干式全绝缘封装
25.同步范围:大于100%,触发范围: 不小于100%
26.去耦电路:单相或三相
27.保护设定:过流保护值;过压保护值;动态充电保护
28.输入电源:AC 2100V±10% 10A
29.温度:-10°C-40°C
30.空气湿度:100%-80%RH(无凝露)
31.空气压力:86 kPa-106 kPa
