  • KD7742智能耐压绝缘测试仪
  • KD7742智能耐压绝缘测试仪
产品编号:

KD7742智能耐压绝缘测试仪

参考标准:

相关信息:KD7742智能耐压绝缘测试仪

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

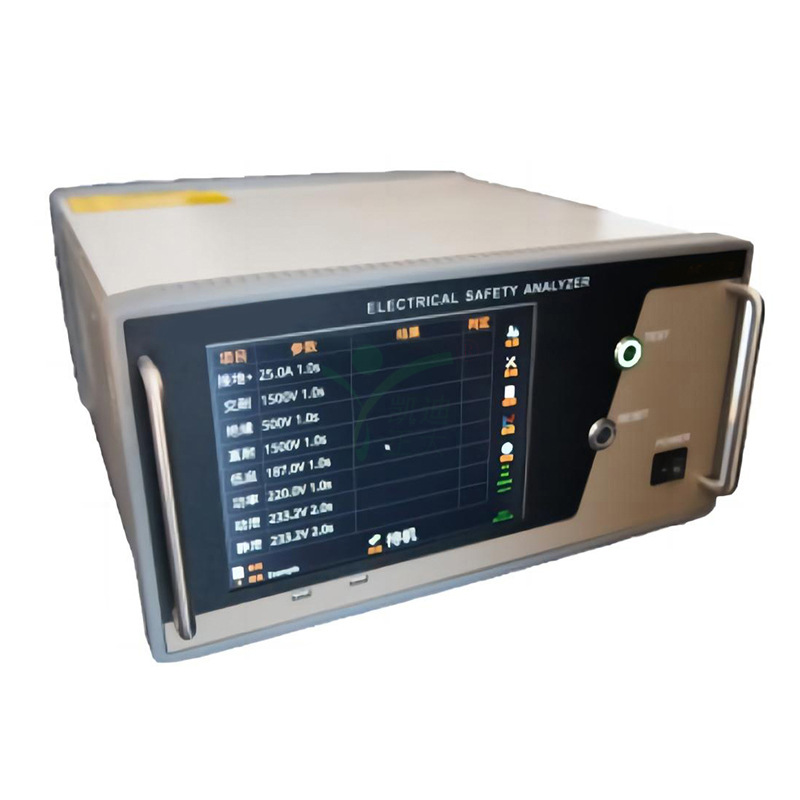

KD7742智能耐压绝缘测试仪具有交/直流耐压、绝缘电阻等项目的测试分析功能,能显示电压、电流和电阻的波形图以及趋势图,以便更直观的监测分析绝缘性能和绝缘崩溃时的各项指标,适用于高要求的测试分析场合。



产品具有测试参数范围宽(3000V/100GΩ)、容量大(5KV/100mA)、精度高(1%)和显示波形等优势。采用触控屏设计,操作简便,显示直观,有语音播报功能;功能电路高度集成,体积小重量轻;测试数据本机缓存,通过WiFi通讯和上位机软件,支持多台仪器对接一台电脑,实现测试数据的上传、储存和分析,软件还具备界面监测、断网续传等实用功能。

产品特点

1、体积小巧:

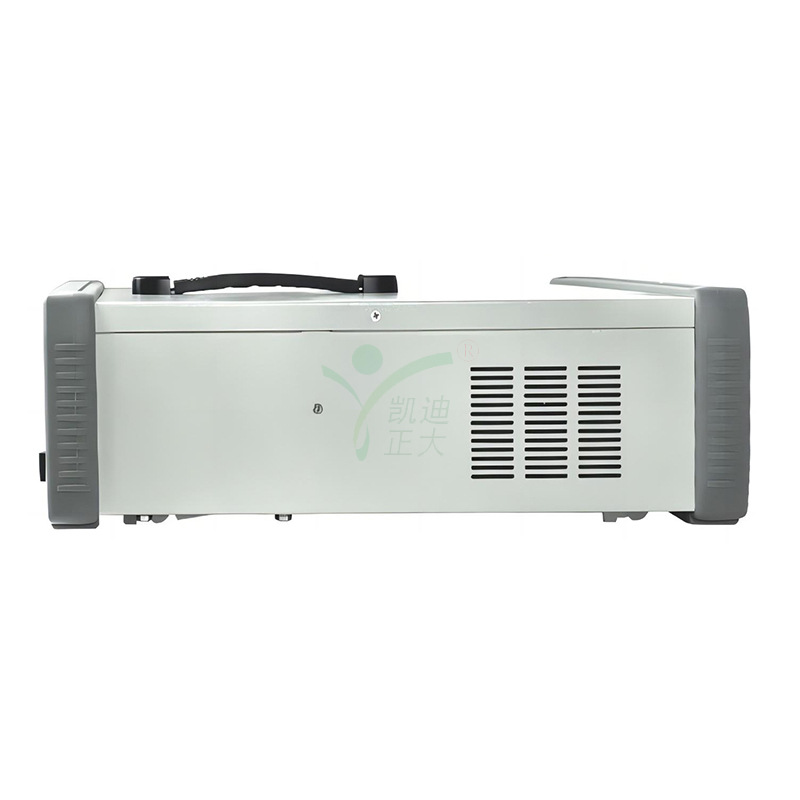

便携设计:整机尺寸132×284×470(mm),3U高度,15Kg重量;

7寸彩色触控屏,大字体显示实测值。

2、功能全:

具有绝缘电阻、交/直流耐压等多种测试功能,多种选择组合。

3、高精度:

测试精度1%

4、速度快:

切换速度小于0.1S,寿命长,可靠性高。

5、宽量程:

绝缘电阻测试电压100-3000V(可选6000V),测试范围达100GΩ;

较小的耐压击穿电流可准确测量。

6、更合规:

耐压容量500VA(5KV/100mA,短时间200mA峰值);

具备直流耐压和电弧侦测功能。

7、功能实用:

具备电压、电流、电阻等参数的波形图和趋势图显示功能;

具备语音播报功能。

8、信息化:

测试数据本机存储;

通过WiFi通讯和上位机软件,一台电脑对接多台仪器,上传、储存、导出和分析测试数据;

具备远程升级功能。

9、更安全

具备地线检测和漏电、过流、过热等保护功能;

残余电力快速释放功能,确保测试人员安全。

10、易操作使用

7寸彩色触控屏,索引式设置界面,使用便捷,显示直观;

内置丰富的帮助信息,方便操作员培训上岗;

具备管理员和测试员两种模式,管理员预置参数权限,测试员仅使用权限,不能更改。

11、易维护

功能电路模块化设计,排故简单快捷,解决售后难题;

故障自诊断功能,自动诊断报告故障模块。

详细参数

产品名称

交直流耐压绝缘分析仪

产品型号

KD7742

随机附件

名称

单位

数量

备注

产品说明书

1



脚踏开关

/

选配

报警灯

/

选配

电源线

1



测试治具

1



合格证

1



交流耐压测试



范围

分辨率

精度

输出电压

100~5000VAC

1V

±(1%示数+5V)

输出频率

50/60Hz





击穿电流

0~100.00mA

短时间200mA峰值

0.001mA/0.01mA

±(1% + 0.002mA)

缓升时间

0~999.9s

0.1s

±(1% + 0.1s)

缓降时间

0~999.9s

0.1s

±(1% + 0.1s)

测试时间

0.5~999.9s

0.1s

±(1% + 0.1s)

电流补偿

0~99.999 mA

0.001mA/0.01mA



电弧侦测

0~100.00mA

0.01mA

±5%

直流耐压测试



范围

分辨率

精度

输出电压

100~6000VDC

1V

±(1%示数+5V)

击穿电流

0~20.00mA

0.001mA

±(1% + 0.002mA)

缓升时间

0~999.9s

0.1s

±(1% + 0.1s)

缓降时间

0~999.9s

0.1s

±(1% + 0.1s)

测试时间

0.5~999.9s

0.1s

±(1% + 0.1s)

纹波系数

<2%(6kV/1mA阻性负载)

绝缘电阻测试



范围

分辨率

精度

输出电压

100~3000V

1V

±(1%示数+5V)

绝缘电阻

0.5M~100GΩ

0.01M/0.1M/1M/10M/100M/1G

0.60M~9.99M

±(1%示数+0.03M)

10.0MΩ~99.9MΩ

±(3%示数+0.3M)

100MΩ~9999MΩ

±(5%示数+3M)

10.0GΩ~100GΩ

±(15%示数+ 0.8G)

缓升时间

0~999.9s

0.1s

±(1% + 0.1s)

缓降时间

0~999.9s

0.1s

±(1% + 0.1s)

测试时间

0.5~999.9s

0.1s

±(1% + 0.1s)

延迟时间

0~999.9s

0.1s

±(1% + 0.1s)

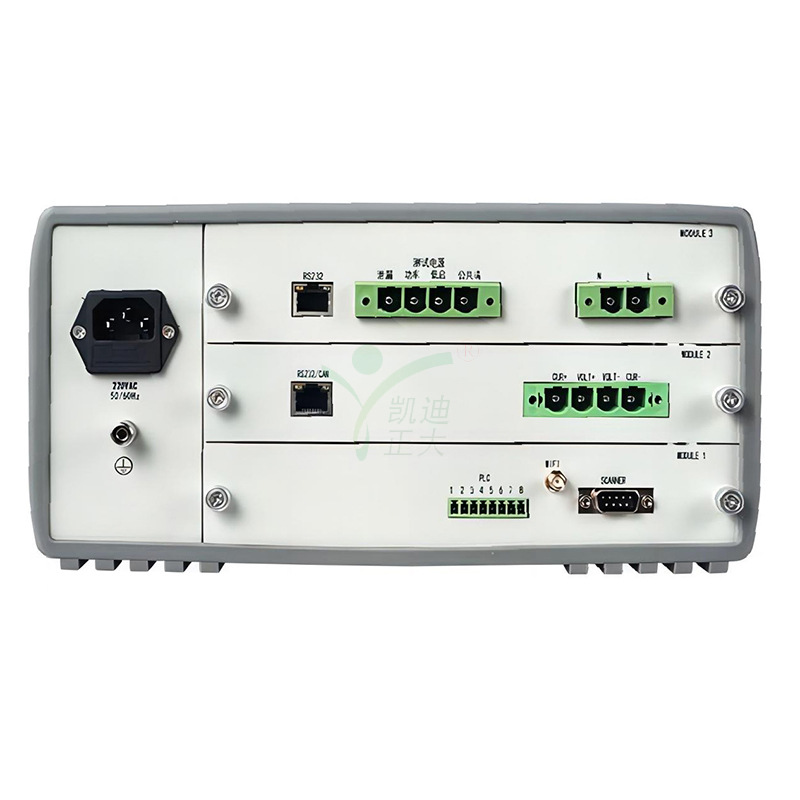

控制与接口

PLC开关量

合格、不合格、测试中

RS232

标配

WiFi功能

标配
