  •  KDZG-II 200KV3mA 直流高压发生器
  •  KDZG-II 200KV3mA 直流高压发生器
产品编号:

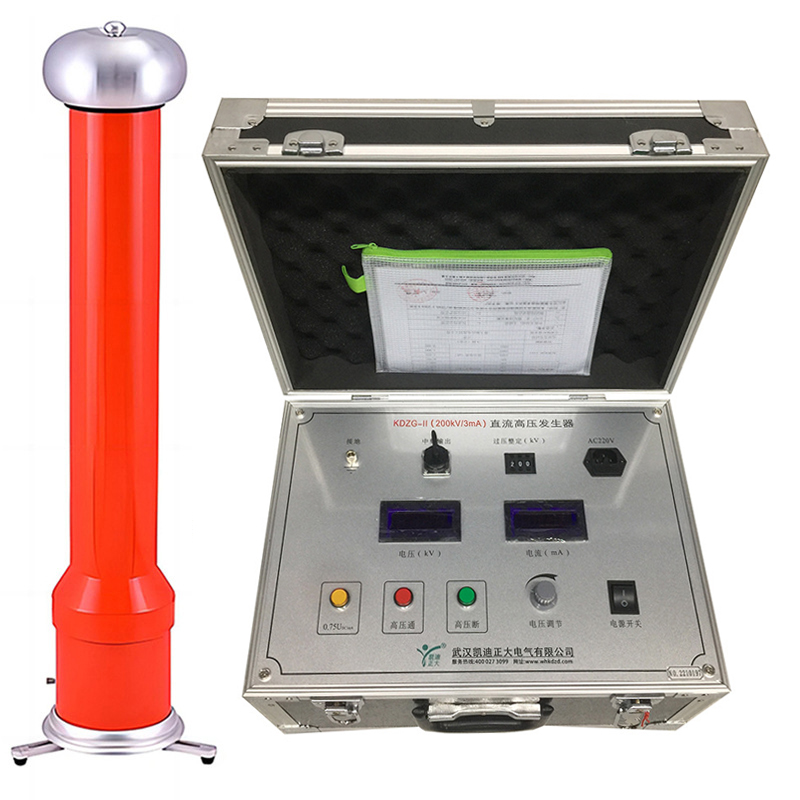

KDZG-II 200KV3mA 直流高压发生器

参考标准:

相关信息:KDZG-II直流高压发生器

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

KDZG系列直流高压发生器是按照中国行业标准ZGF24003-90《便携式直流高压发生器通用技术条件》的要求,研究、制造的便携式直流高压发生器,适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验



KDZG系列直流高压发生器采用中频倍压电路,应用PWM中频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用大功率IGBT器件及其驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压发生器具备了高品质、便携式,并能承受额定电压放电而不损坏。



KDZG系列直流高压发生器仪器主要部件选用美国、德国、日本等国的元器件,使仪器更可靠、更稳定,倍压筒体积小,容量大,过载能力强,便于现场作业试验。我公司视质量和信誉为生命,不断提高科技水平,研制出优质产品,以满足用户的需要。

产品特点

1、体积更小、重量更轻、更美观、更可靠、操作简便、功能全,便于野外使用。

2、应用PWM中频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件和电压大反馈,从而使输出高压稳定度更高,波纹系数更小。

3、仪器主要部件均选用美、德、日等国的元器件,经久耐用,不怕连续对地直接短路放电。

4、精度高、测量准确。电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为1uA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。

5、电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高。

6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强,保护完善可靠,使操作安全,各种技术指标均优于行业标准。

7、增设了高精度75%VDC-1mA的功能,做氧化锌避雷器测量带来方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键,在做避雷器试验时,当电流升到1000uA时、就按下0.75UDC--1mA的按钮,这时电压表、电流表所显示的值就是75%的数据,做完后应立即将调压电位器回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关。再做其它的试验。

8、方便的过电压整定设置功能,采用了数字拨盘开关,能将整定电压值直观显示,使你操作更自由,显示数值单位为kV。

9、倍压筒采用美国技术研制生产,中频变压器经有关专家特殊设计、体积小,容量大,过载能力强,便于现场作业试验。

10-1、底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。(适用于200kV)

10-2、控制箱上盖可作为防风底座,可与倍压筒接插,增强倍压筒的稳定性。

详细参数

额定电压(kV)

0-200kV连续可调;负极性输出可分节使用:

额定电流(mA)

单节使用时100kV/4mA;200kV/5mA;双节使用时200kV/3mA

额定功率(W)

600W

电压测量精度

数显表±(1.0%读数±0.2kV)

电流测量精度

数显表±(1.0%读数±2)

波纹系数

≤0.5%

电压稳定度

随机波动,电源电压变化±10%时≤1%

过载能力

空载电压可超出额定电压10%使用十分钟最大充电电流为1.5倍额定电流

电源

单相交流50赫兹220伏±10%

工作方式

间断使用

一次连续时间最长为30分钟

工作环境

温度:-10~40℃

相对湿度:室温为25℃时不大于85%(无凝露)

海拔高度:1500米以下

带电容负荷能力

被试品电容量无限制

可用1.5倍的额定电流充电

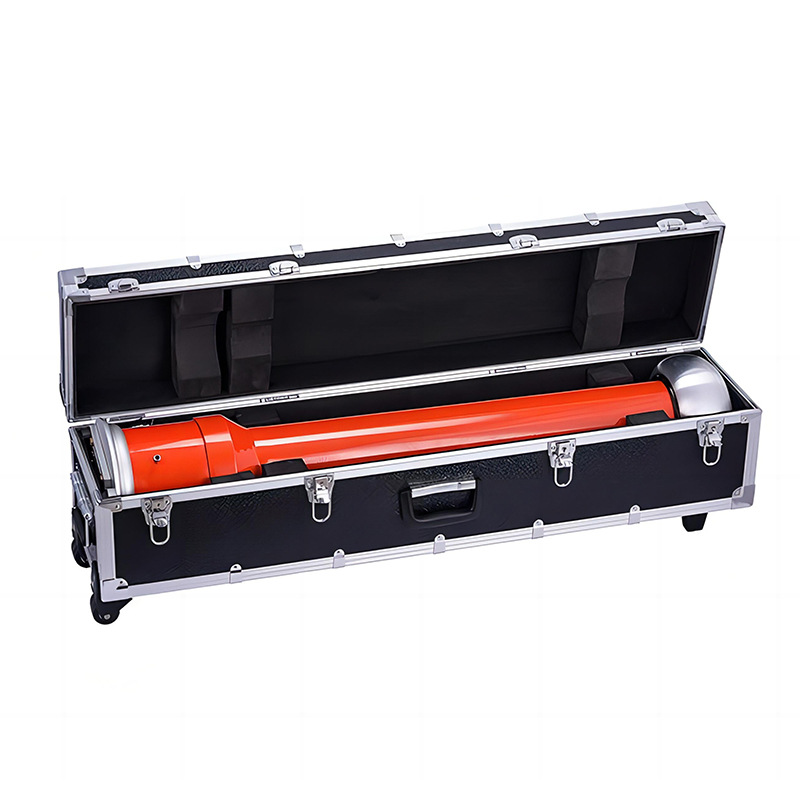

结构特点

环氧玻璃钢电气绝缘倍压筒

空气绝缘、无泄漏之虑

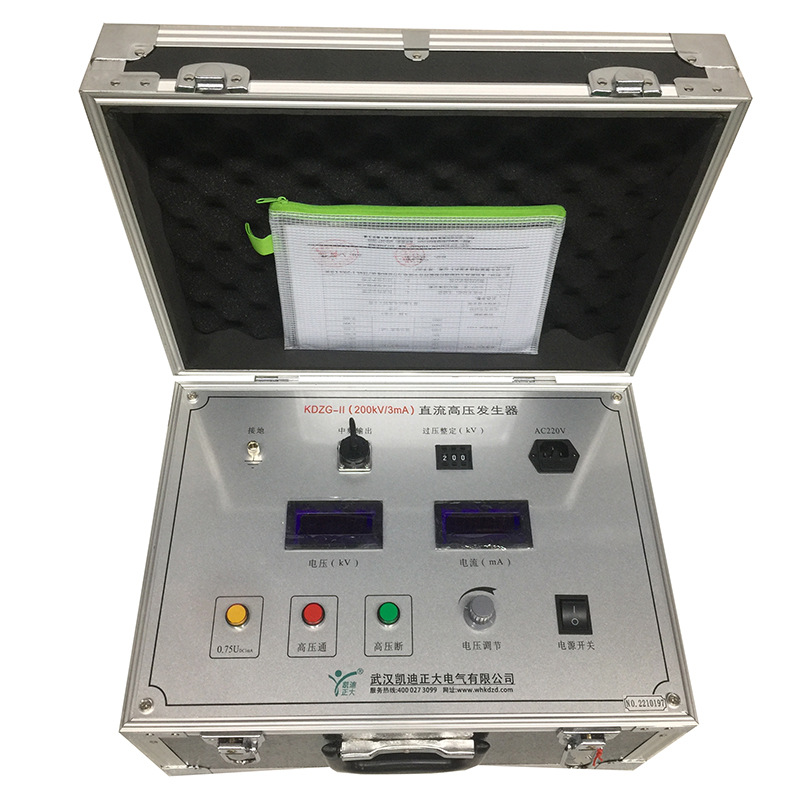

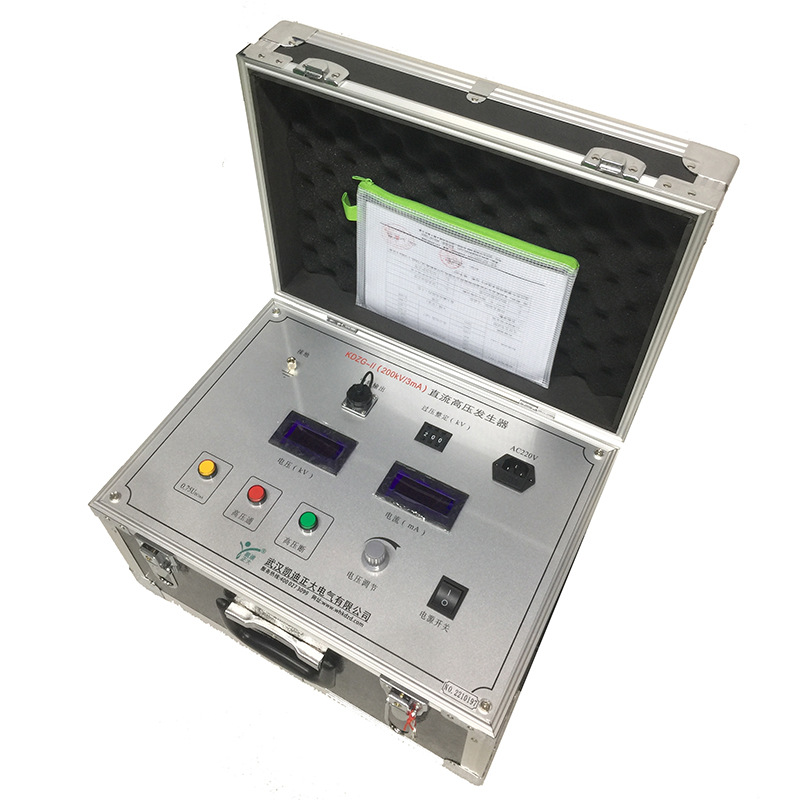

操作箱特点

高精度0.75UDC--1mA单触按钮(精度≤1.0%)适合氧化锌避雷器试验

过压保护采用拨码设置,一目了然

立卧两用型国际标准机箱,现场更方便
