当前位置当前位置:首页 > 产品中心 > 电缆/线路检测
  • 电缆故障测试仪
  • 电缆故障测试仪
产品编号:

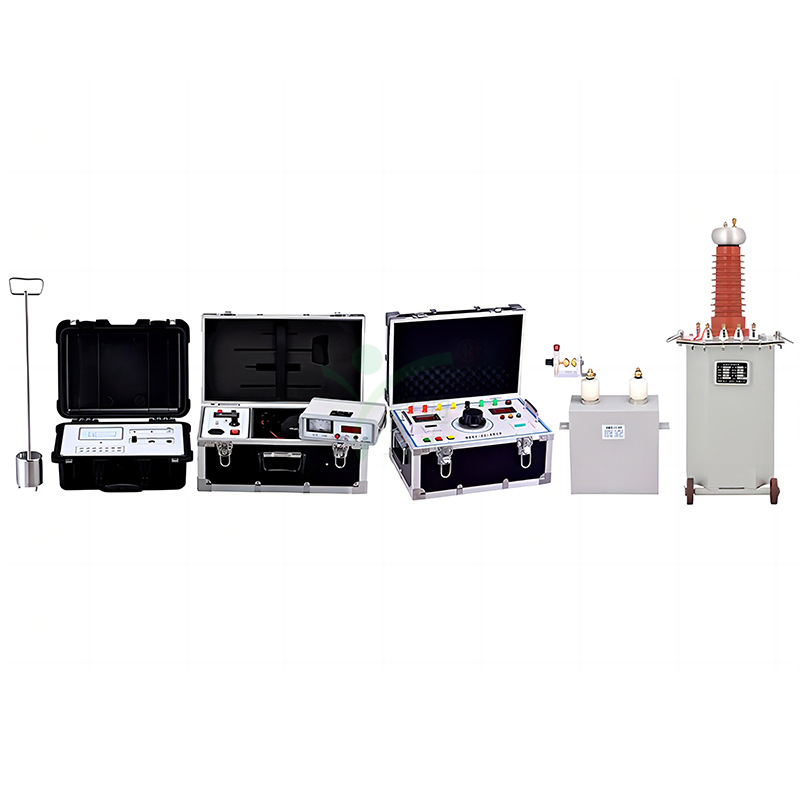

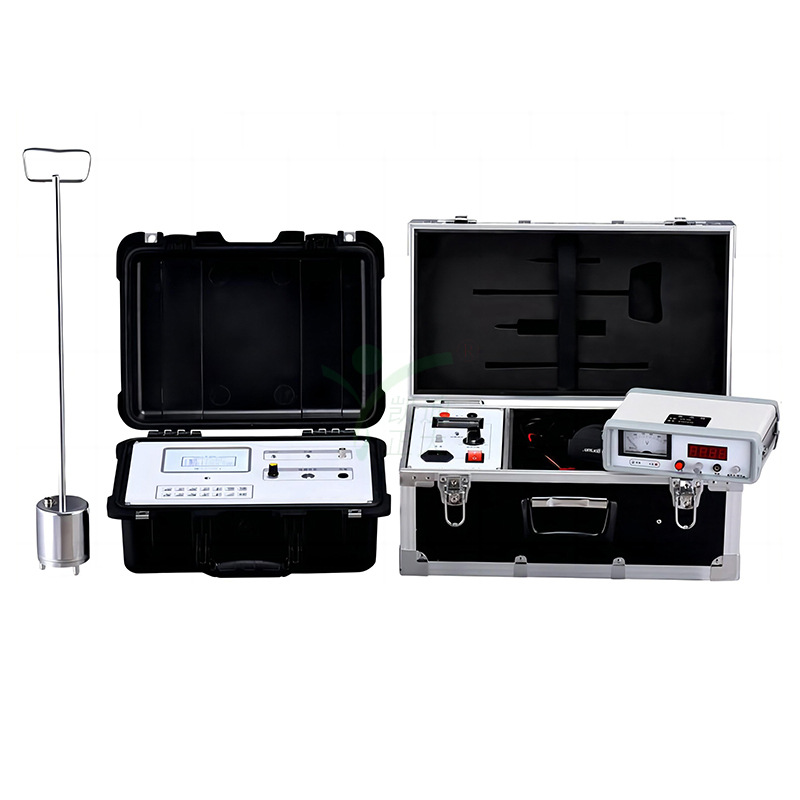

电缆故障测试仪

参考标准:

相关信息:KD-216 电缆故障测试仪

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

电缆故障测试仪(闪测仪)

(1)使用范围广:用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆,市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪络性故障。亦可用于测量电缆长度以及测量电波在电缆中的传播速度

(2)携带方便:主机采用锂电池供电、轻巧、便于携带、方便野外测试和矿井电缆测试。

(3)人机界面友好:采用了大屏幕320×240点阵汉字图形界面,高亮度图形清晰美观,操作简单,抗干扰性强

(4):采用电流取样器,一种新的取样方法,具有接线简单,波形直观容易分析,与高压隔离,对主机、操作人员的特点

(5)高品质:关键部件采用进口元件,保证测试结果度

(6)外观精美:采用坚固且性强的材料,使仪器的整体质感和使用寿命更长

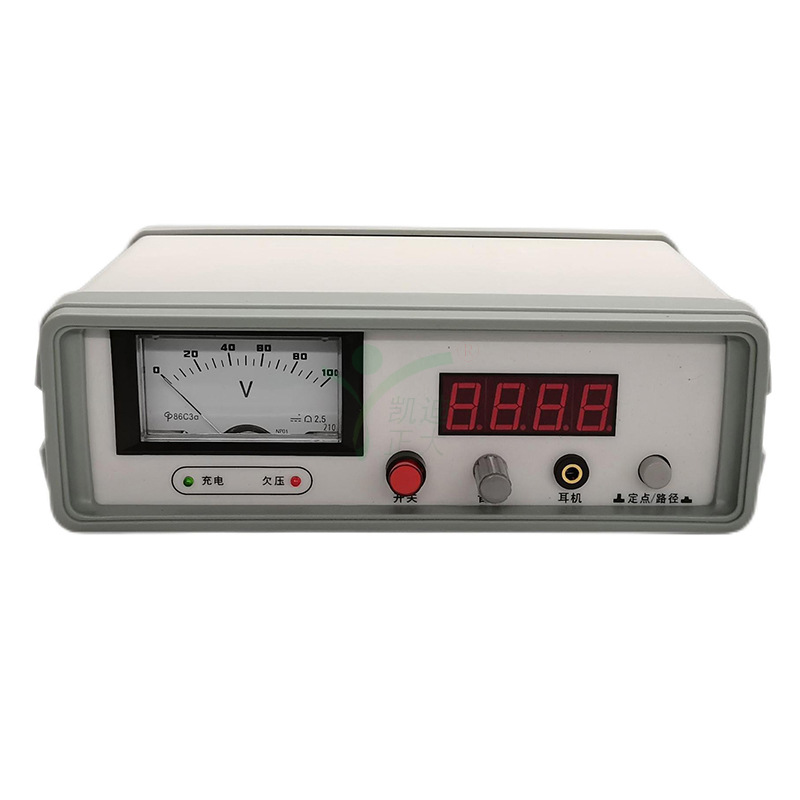

路径仪功能

(1)接收灵敏度高:采用特殊制作工艺,传输距离增加,仪器仍能清晰接收信号

(2)静态漂移低:元器件采用进口元件,性能

(3)定位精度高:采用石英晶体振荡器,高速信号处理芯片进行信号采样与处理,保证定位精度准确、

(4)抗干扰能力强:在严重干扰条件下,仪器仍能保证良好性能,工作稳定

(5)携带方便:内置可充电电池供电,适用于各种场合

产品特点

详细参数

电缆故障测试仪 (闪测仪)

环境温度:-10℃~40℃测量误差

粗测误差:±1%

测试距离:长不小于16km

短测试距离(盲区):1~3m

采样速率:25MHz

电源与功耗:交流或机内直流供电;AC 220V±10%,功耗不大于10W;DC 6V/7AH,功耗不大于6W

机内发送脉冲宽度与幅度:0.2μs,100~120V;2μs,150~160V

工作方式:低压脉冲、直流高压闪测及冲击高压闪测法

显示分辨率:V/50米、V为传播速度m/μs

显示方式:320×240 ,LCD液晶带背光显示

质 量:6kg

体 积:500×300×195MM



路径仪寻迹工作方式

输出-固定频率断续方波信号

输出功率:Pomax≥100W

输出阻抗:1Ω-∞

信号频率:16kHz

信号幅度:15V-340V

路径仪发射机电源:AC220V±10%

粗测误差:<10%误差

电磁通道增益:>110dB (30万倍)电磁通道

接收机灵敏度:埋深探测
