  • 7501A涡流导电仪
  • 7501A涡流导电仪
产品编号:

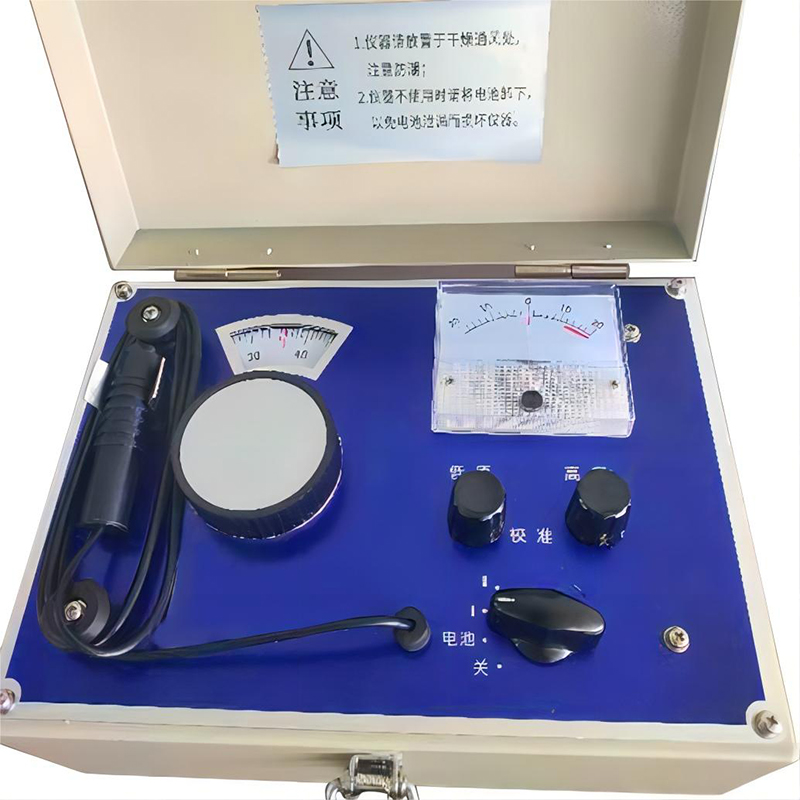

7501A涡流导电仪

参考标准:

相关信息:无相关信息

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

    涡流导电仪用于测量有色金属材料的电导率。其中,7501A适用于金、银、铜、铝、镁、锌黄铜等金属及其合金。7502A适用于青铜、钛合金、不锈钢等。
    涡流导电仪也用于与测量电导率直接有关性质的间接测量。例如:7501A可用于铜、铝等铸件的检验,铜铸件中某元素含量(如磷含量、氧含量)的分析,铝合金铸锭中的铜偏析,不同牌号合金的混料分选,某些合金的硬度、抗拉强度检验,热处理状态,过烧检验等,7502A适用于青铜、钛合金、不锈钢等不同牌号的混料分选,钛合金时效处理控制、硬度、抗拉强度检验。仪器具有精度高、轻便、稳定、耗电省等优点。适用于实验室、车间及野外作快速无损检验。



产品特点

    振荡器是由3DG6晶体三极管及石英晶体谐振器组成电感反馈三点式振荡器。由于采用了石英晶体这种具有高Q值的谐振元件,故具有较高的频率稳定度(可达10-9)。
为减小负载对谐振回路的影响,仪器设有缓冲级(功率放大器),它由二只(3DG6)三极管组成乙类推挽放大,以保证有足够的振幅和稳定的频率,并减小波形的失真。

    L1为探测线圈,L2为补偿线圈,C2为可调电容,根据电桥原理;当L1=L2,C1=C2时,桥路达到平衡,输出电压为零。
    若探测线圈L1放在金属块上,线圈电磁场就在金属表面感生涡流,涡流大小与被测金属电性有关。涡流磁场(或称感生磁场)将减弱探测线圈的磁场,被测金属导电性不同,减弱程度也不一样,探测线圈磁场的变化势 破坏电桥的平衡,当重新调节C2时,可使电桥达到新的平衡,如果把C2的量值同金属导电率联系起来,就可以从C2的转角分度上直接读出经过预先校准的电导率绝对值。
    电桥输出的交流信号经两只2CK4晶体二级管分别检波后送入差动直流放大器进行比较放大。直流放大器由两只3DG6晶体三极管组成。电桥的平衡由电表指示。



详细参数

1、测量频率:7501A 60KC 7502 A 500KC
2、测量范围:7501A 5~60MS/m 7502A 0.5~5.5MS/m
3、测量误差:在额定测量范围内不大于分度盘端值的±2%
4、适当温度:0~+40℃
5、电池电压:3V±10%
6、外形尺寸:220×153×96mm3
7重量:2.2Kg
