  • KD-500A 智能电容电感测试仪
  • KD-500A 智能电容电感测试仪
产品编号:

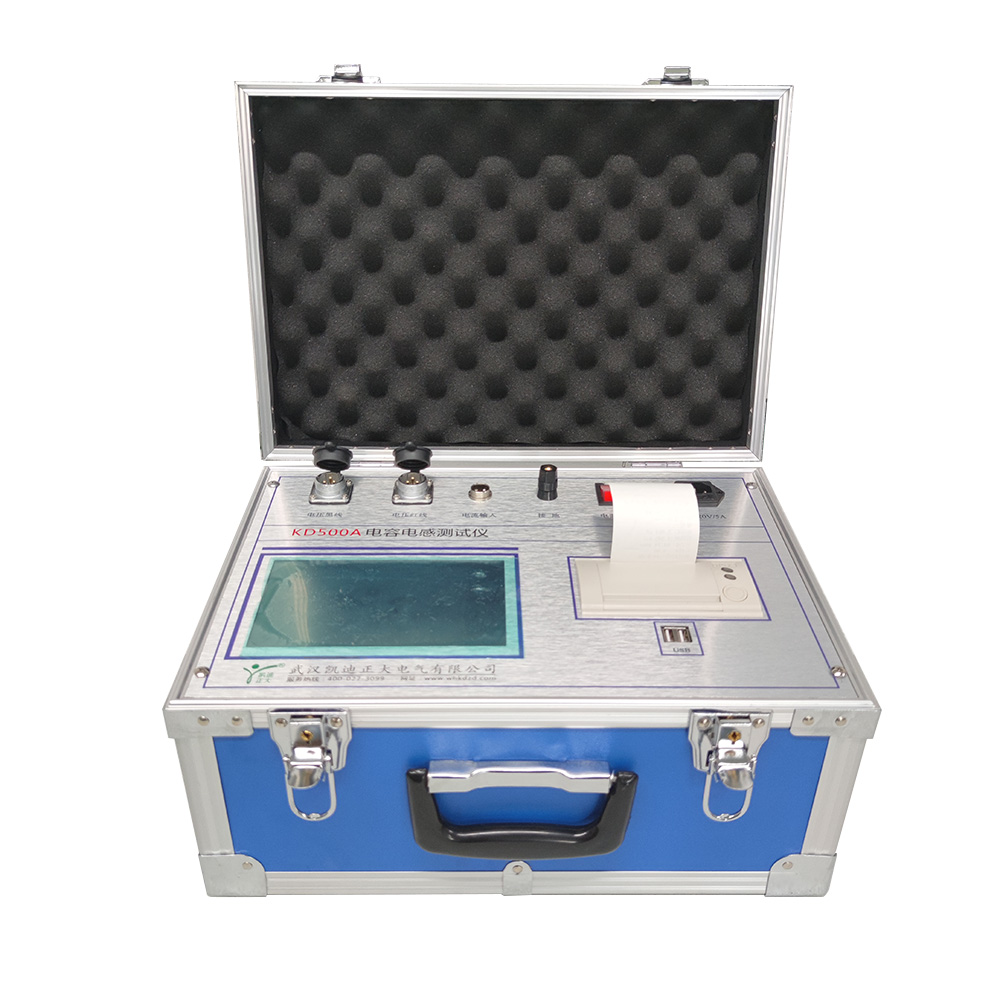

KD-500A 智能电容电感测试仪

参考标准:

相关信息:无相关信息

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

电容电感测试仪主要是对无功补偿装置的高压并联电容组,以及电抗器的测量,其测量依据,符合SJ-255-10300电容测量仪国家标准。针对变电站现场高压并联电容器组测量时存在的问题而专门研制,它主要解决了以下问题:
△ 现场测量电容器不需拆除连接线,减化试验过程、有效提高工作效率、避免损害电力设备;
△ 完整参数测量,极易判别电容器的品质变化,及器件间连接导体故障;
△ 大容量数据存储,微型打印机和USB通信,不需现场抄写数据,多方式保存测量数据。


产品特点

△ 本仪器采用了高新的测量原理与四端测量技术,可以精确测量、测试重复性能好;
△ 大屏幕高清真彩液晶显示屏(800X640点阵),汉字菜单提示操作;
△ 液晶屏幕自带触屏按键,使操作直观、简单;
△ 电流自动分段补偿,使全量程电流线性化,提高了仪器测量精度;
△ 环境温度监测,便于电容器在不同温度下对容值的影响;
△ 新一代USB通信功能简化与PC机连接,方便于测量数据传输和管理;
△ 自带微型打印机,不需抄写数据,即可现场打印测试结果。


详细参数

电容器
1.电容值C 2.电压值U 3.电流值I 4.频率值F 5.有功功率量P
7.电抗值XC 8.电阻值R 9.相位角φ 6.无功功率值Q

 电感器
1.电感值L 2.电压值U 3.电流值I 4.频率值F 5.有功功率量P
7.电抗值XL 8.电阻值R 9.相位角φ 6.无功功率值Q

◆仪器正常工作条件
△ 环境温度:-10℃ ~ +40℃;
△ 相对湿度:≤90%;
△ 工作电源:220V±10%工频;
△ 额定频率:50Hz;
△ 额定输出:25V/40A/500VA;
△ 仪器体积:390×280×220mm(长×宽×高);
△ 重量:约10kg;


测量范围及误差值:

电容测量档位: 误差值:
(1) 0.010μF ~ 0.200μF; ±0.5%;
(2) 0.200μF ~ 2.000μF; ±0.5%;
(3) 2.000μF ~ 20.00μF; ±0.5%;
(4) 20.00μF ~ 200.0μF; ±0.5%;
(5) 200.0μF ~ 20000.μF; ±0.5%;



电容器无功功率: 0~ 20.00Mvar 误差值: ±1%;
电容器有功功率: 0~ 20.00kW 误差值: ±1%;
电容器损耗因数: 0~ 20.00% 误差值: ±1%;
电容器电阻分量: 0~ 10.00MΩ 误差值: ±1%;
电容器容抗分量 10mΩ~ 200kΩ 误差值: ±1%;


电感测档位: 误差值:
(1) 0.10mH~ 0.200H ±0.5%;
(2) 2.000H~ 20.00H ±0.5%;
(3) 20.00H~ 200.0H ±0.5%;
(4) 200.0H~ 2000.H ±0.5%;

电感器无功功率: 0~ 20.00Mvar 误差值: ±1%;
电感器有功功率: 0~ 20.00kW 误差值: ±1%;
电感器损耗因数: 0~ 20.00% 误差值: ±1%;
电感器电阻分量: 0~ 10.00Ω 误差值: ±1%;
电感器感抗分量: 10mΩ~ 200kΩ 误差值: ±1%;


钳形传感器测量范围及误差(部件):

电流测量档位(AC): 误差值:
0.000mA~ 50.00A ±0.2%


产品成套:

部件 数量 部件 数量
电容电感测试仪 1 钳形电流传感器 1
测试电压线和夹子 2 短接线 、接地线 2
电源线 1 5A保险管250V 3
使用说明书 1 产品出厂合格证 1
打印纸 1 3μF测试电容 1
