  • KDJB-HB合并单元测试仪
  • KDJB-HB合并单元测试仪
产品编号:

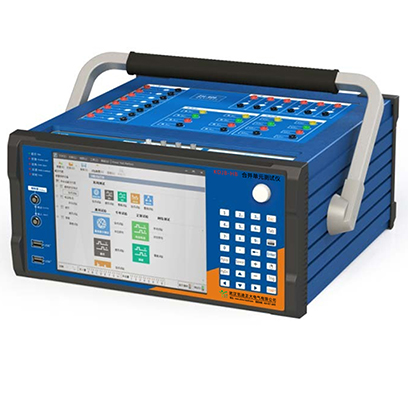

KDJB-HB合并单元测试仪

参考标准:

  • 传统站保护调试:测试仪功放输出模拟量电流电压信号完成传统站各种保护调试。
  • 智能站保护调试:测试仪输出9-2/9-1/FT3光数字信号完成智能站光数字继电保护各种调试。
  • 合并单元试验:测试仪能够输出采集器、FT3、功放电压电流、级联电压,同时能够读取合并单元9-2或FT3报文,测出合并单元的比差、角差、时差,具备合并单元首周波录波截屏功能。

相关信息:无相关信息

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

产品概述

合并单元测试仪系统是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计,同时基于 IEC61850 通信标准体系,采用新的计算机技术实现的继电保护试验装置。
产品配备高性能功率放大器并基于 PowerPC+X86 平台,采用模块化设计,具有功能强、精度高、体积小、重量轻的特点,可实现对合并单元、常规继电保护装置、数字继电保护装置测控装置、智能终端的功能和性能进行测试,适用于发电厂、变电站、各类科研单位及设备制造企业。

主要试验功能

传统站保护调试:测试仪功放输出模拟量电流电压信号完成传统站各种保护调试。
智能站保护调试:测试仪输出9-2/9-1/FT3光数字信号完成智能站光数字继电保护各种调试。
合并单元试验:测试仪能够输出采集器、FT3、功放电压电流、级联电压,同时能够读取合并单元9-2或FT3报文,测出合并单元的比差、角差、时差,具备合并单元首周波录波截屏功能。
智能终端:测试仪输出GOOSE跳闸信号接收开关量硬接点或者输出开关量硬接点接收GOOSE开关位置,测试智能终端软变硬、硬变软动作时间。
异常报文测试:测试仪具备模拟数字保护的丢帧、错序、乱码抖动等异常报文输出到数字保护,检查保护接收到异常保护的情况。
GOOSE测试:测试仪可以进行GOOSE帧报文编辑,虚端子对点,数字毫秒级,开关量测试,并可进行GOOSE报文监测。

产品特点

技术特点

12 路(6 路电压、6路电流)可以同时输出,可调节,灵活组织。
内置工控机,Windows 系统,10.4″真彩液晶屏,光电轨迹球鼠标及小键盘操作。
智能测试模块
支持智能测试模板编辑,测试过程中可添加测试项目,并保存为可重复使用的测试工程文件,提高后期定检、消缺阶段的测试效率。
自动测试
具备就地化保护及数字式保护自动测试功能,可一键完成单个保护装置大多数的测试项目;
数字量/模拟量输出
可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试,也可对模拟的保护、发变组等装置进行测试;
模拟量及数字量同时输出
支持同时进行模拟量、SV、FT3 的输出及 GOOSE 报文的收发;
多种扫描模式
支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验,并且支持按照递变、滑差、综合的方式进行自动变化试验;
安全及报警
具有过热过流保护功能,电流源具备开路保护功能及开路报警功能,电压源具备过载、短路保护功能;
虚端子图形化显示
支持虚端子图形化显示功能,数据流向清晰明了;
报文同时收发
支持 IEC61850-9-1、IEC61850-9-2 及 GOOSE 光数字报文输出。GOOSE 信号可独立收发,也可与IEC61850-9-2 共一个光以太网接口收发;
FT3/扩展 FT3
支持 FT3、FT3 扩展及 DL/T 282 报文输出,并且支持 2M/4M/6M/8M/10M/15M/20M 波特率 UART 编码及5M/10M/20M 曼切斯特编码;
异常测试
具有模拟报文异常功能,可模拟品质异常、发送频率抖动、延时异常、丢包、失步、序号跳变、检修模式、状态虚变等测试;
故障回放
支持故障仿真和 COMTRADE 格式数据回放功能;
MMS 服务
具备 MMS 定值读写功能,可读写智能 IED 设备定值等配置信息;
对时与授时
具备同步触发功能,支持直接接入GPS/BD 天线进行对时,也支持 IRIG-B、PPS 及 PTP 1588 对时方式并可支持对外输出 IRIG-B、PPS 及 PTP 1588 授时信号;
硬接点开入及开出
开入量为有源、无源自适应接点,自动识别输入类型和输入电压,通道间相互隔离,极性反接有告警提示;
报文接收及分析
具备报文接收及分析功能,可将接收到的报文用 ZHNPA 打开进行分析或导出
单纤模式
光口支持单纤发送、单纤接收,支持光功率测试;
模拟量小信号
配备模拟量小信号接口,支持 12 路模拟量小信号输入,可测量-7V~ 7V 交流电压;支持 12 路模拟量小信号输出,可输出-7V~ 7V 交流电压;
触摸操作
配备 10.4 寸高分辨率显示屏,支持触摸操作;
无线连接
提供 4G 远程测试功能,具备 WiFi 模块,方便用户使用;
硬件全:
具有8个100M-FX光口和8个FT3发送、1个FT3接收,模拟12个MU进行保护试验,满足母差和备自投试验要求。
可对符合IEC61850标准规范的各种数字化测控和保护单元进行检定。
可模拟单相至三相的瞬时性、长久性、转换性故障进行整组试验。
12 相电流可方便进行三相差动保护测试,24相输出可用于备自投、母差保护测试。
可完成各种自动化程度高的大型复杂校验工作:能自动测试及扫描各种保护定值,进行故障回放,测试备自投、快切、系统振荡等,实时存储测试数据,显示矢量图,联机打印报告等。
一机多用集保护、合并单元、智能终端测试与一体。

详细参数


 主要技术参数

主要技术参数
  交流电压源输出:6路,每路120V/60VA
  量程 每路 120V/60VA
  准确度 0.2V~2V 时,±4mV;2V~120V 时,±0.1%
  分辨率 1mV
  交流电流源输出:6路,每路30A/450VA ,六路并联180A
  量程 每路 30A/450VA(250VA)
  准确度 0~500mA 时,±1mA; 500mA~30A 时,±0.1%
  分辨率 1mA
  相位
  范围 0~360°
  准确度 ±0.1°
  分辨率 0.1°
  频率
  范围 0~1000Hz

准确度
<±0.001Hz(0~65Hz)
<±0.01Hz(65~450Hz)
<±0.02Hz(450~1000Hz)

  分辨率 0.001 Hz
  时间
  范围 10ms~9999.999s
  分辨率 1ms
  开关量输入
  数量 8 对
  遮断容量 DC250V /0.5A
  开关量输出
  数量 6 对,其中 2 对为快速开出(0.1ms)
  直流电压源输出:6路,每路±160V/60VA
  量程 每路 0~160V/60VA
准确度 0.2%
直流电流源输出:6路,每路±20A/200VA
量程 每路 0~20A/200VA
准确度 0.2%
同步
接口类型 GPS/BD ANT,IRIG-B/PPS 光信号;IRIG-B/PPS 电信号;IEEE 1588
数量 GPS/BD ANT 1 个;IRIG-B/PPS 光信号 2 个:1 个对时,1 个授时;
IRIG-B/PPS 电信号 2 对:1 对对时,1 对授时;IEEE 1588 1 对

无线连接
接口类型 WIFI、4G
有线连接
接口类型 百兆 Lan 口,RJ45
数量 2 个
供电电源
供电电压 交/直流 220V,允许偏差:-20%~15%(直流供电为选配功能使用前先确
认)

供电频率 0 或者 47~65 Hz
IEC 61850 通讯接口
功能 配置为 IEC 61850 9-1/9-2 的 SMV 发送、接收端或 GOOSE 发送、
接收端

接口类型 LC 光口
数量 8 对,6 对为 100M 自适应,2 对为 100/1000M 自适应
波长 1310nm
IEC 60044 通讯接口
功能 IEC60044-7/8、DL/T282 报文的接收、发送
接口类型 ST
数量 6 个发送口,2 个接收口
模拟量小信号输入(选配功能)
接口类型 航空插头,交流电压
数量 12 路
模拟量小信号输出(选配功能)
接口类型 航空插头,交流电压
    数量 12 路
  USB 口
  数量 3 个
  工作环境条件
  工作温度 -10℃~50℃
  湿度 ≤95%,无凝露
  其他
  联机接口 RJ45
  显示屏 10.4 寸真彩液晶显示,带触摸功能

环境条件
正常工作温度: --5℃~45℃
极限工作温度: --10℃~50℃
储存及运输:   0℃~40℃
工作湿度:     20%~90%,无凝露
工作环境:     无腐蚀性气体
大气压力:     80kPa~110kPa
海拔:         0~3000m
