  • KDJB-702G继电保护测试系统
  • KDJB-702G继电保护测试系统
产品编号:

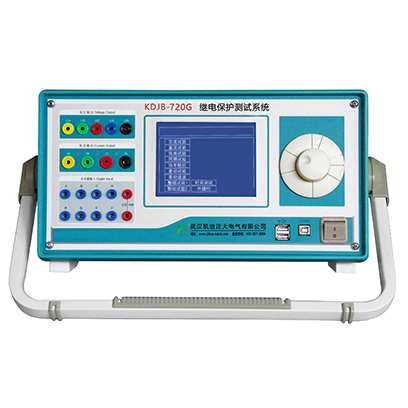

KDJB-702G继电保护测试系统

参考标准:

相关信息:无相关信息

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

功能与用途

可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定,并可模拟各种复杂的瞬时性、、转换性故障进行整组试验。

产品特点

技术特点

智能型主机  主机采用高速高性能数字信号处理器  运算速度快,传输频带宽,软件上应用双精度算法产生各相高精度波形。由于采用一体结构,各部分结合紧密,数据传输距离短,结构紧凑。
单机运行  装置由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,中文显示。可完成现场大多数试验检定工作,可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定,并可模拟各种复杂的瞬时性、长久性、转换性故障进行整组试验。
软件功能强  可完成各种自动化程度高的大型复杂校验工作,如差动试验、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,实时存储测试数据,显示矢量图等。
大屏幕LCD显示屏  本机采用大屏幕高分辨率图形液晶显示屏,操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。
 “傻瓜式”操作  采用高新新一代的控制器“旋转鼠标”,具备多个快捷键操作,大大简化了操作部分的结构,操作简便、快捷,容易掌握。
新型高保真功放  输出级采用新型大功率模块式高保真功放部件,既可作电流输出亦可作电压输出,输出功率大,精度好,可靠性高。
电流、电压直接输出  相电压、相电流采用直流型功放输出方式,可直接输出交流电压、交流电流、直流电压、直流电流,并可变角度、变频率,可叠加 1-20 次谐波。
自我保护  采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。
具有专用直流电源输出  装置设有一路110V 或 220V专用直流电源输出。
接点丰富  具有8个接点输入和4个空接点输出。输入接点为空接点和0-250V电位接点兼容方式,可智能自动识别。
主机一体化单机结构  采用交流220V电源工作。体积小,重量轻,易携带,流动试验方便。
性价比高  属于跨专业联合设计产品,综合了多专业的高新科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

详细参数

主要技术参数

交流电流输出:3路,每路40A / 450VA  三相并联120A
交流电压输出:4路,每路120V / 80VA  线电压240V
输出精度:0.2% (主量程范围内)
直流电流输出:3路,每路±10A/200VA
直流电压输出:3路,每路±160V/70VA
输出精度:0.5% (主量程范围内)
相    位:0~360°
相位精度:<0.5°
输出频率:(单机) 20~300Hz,(联机) 0~1000Hz
频率精度:<0.01Hz
叠加谐波:(单机)0~6次,(联机)0~20次
开 关 量:8路开入4对开出
独立直流:DC110/220V,额定电流1.5A
尺    寸:360mm*185mm*440mm
   重    量:20kg
