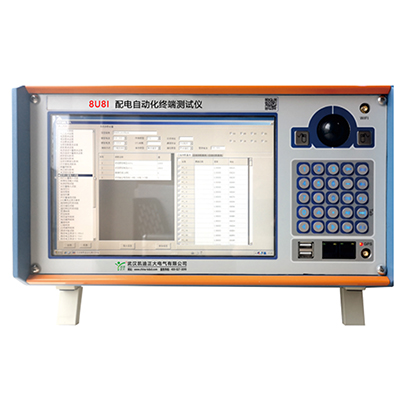

8U8I 配电自动化终端测试仪

参考标准:

  • 自动化测试解决方案:实现对配网10~35kV自动化终端设备的保护功能、“三遥”性能、通讯规约、馈线自动化等功能的自动化测试, 精度高,速度快, 运输方便
  • 独创的8U8I输出,可全面自动化测试终端的各种功能,包括20倍(100A)大电流冲击测试.可进行多组终端同时测试
  • 对配电自动化终端设备( DTU 、FTU 、TTU、故障指示器)一键自动化联调测试, 无需人工干预

相关信息:无相关信息

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

设计最大528V电压输出、支持任意1路100A电流输出;可对配电自动化终端( FTU 、DTU、TTU、故障指示器)批量自动化测试及馈线自动化(FA)进行全功能测试;简洁直观的操作界面,丰富全面的测试功能, 稳定高效的硬件平台,便携耐用的整机设计。

 产品概述

自动化测试解决方案:实现对配网10~35kV自动化终端设备的保护功能、“三遥”性能、通讯规约、馈线自动化等功能的自动化测试, 精度高,速度快, 运输方便
■  独创的8U8I输出,可全面自动化测试终端的各种功能,包括20倍(100A)大电流冲击测试.可进行多组终端同时测试
■  对配电自动化终端设备( DTU 、FTU 、TTU、故障指示器)一键自动化联调测试, 无需人工干预
■   完善的虚拟主站和监视主站功能,在单机模式下完成通讯、联调对点等功能测试
■   不停电的状态下,实现多点的DTU/FTU及TTU终端的同步故障模拟,配合主站进行故障区域判断、故障隔离和供电恢复策略的执行,实现完整的馈线自动化(FA)功能测试
■  可针对不同终端自定义测试方案库,测试时智能匹配、一键测试,并生成标准测试报告
■  支持IEC101、IEC104等通讯规约 ,一键导入各大配电自动化终端厂家的规约点表
■  可读取故障录波数据文件,回放故障波形情况下终端的动作行为
■  8路264V电压、8路30A电流输出,精度可达0.05级
■  提供网口,串口,USB,4G、GPS,WiFi等多种通讯接口
■  10.4寸超大Windows操作界面, 布局合理,操作方便
■  可外接PC操作

产品特点

功能简介:

装置具备8电压8电流。电流输出可达100A,可对故障指示器测试,具备手动和状态序列功能,支持Comtrade文件故障回放。
设备输出精度可达0.05%。自动读取保护定值参数和压板状态,并支持修改定值和投退压板操作。
自动完成遥测、遥信、遥控”及其响应时间等各项测试。
程序能够全自动完成相过流、零序过流、零序过压、低压告警、过压告警、重合闸等定值校验。
电压电流冲击试验,每路电流输出可达100A。
SOE分辨率及遥信抖动等测试。
内置GPS以及NTP/SNTP时钟服务器。
支持国网101、104等主流规约,可进行规约测试。
软件功能齐全,自动生成测试报告保存于测试仪。
检测项目管理,支持建立检测项目、配置检测项目参数;
检测任务管理,按照检测流程新建测试任务以及对检测任务进行配置,包括:配电终端检测案例维护与升级、检测人员维护、终端检测流程管理;
配电终端案例管理,能进行检测条目信息维护和分配等操作,实现检测条目的新建、删除以及对原有条目参数的更新和检测平台包含的试验升级;
支持对全类型配电终端的自动化,支持不同厂家、不同额定参数的FTU、DTU、TTU检测; 仪器抗干扰能力强,电磁兼容性能强。

详细参数

主要技术参数

交流电流输出
8路电流输出幅值      8×30A/相
电流输出范围:        0~100A
准确度                ±2.5mA(小于0.5A),
0.05%RG(0.1A≤I≤30A);
0.1%RG(30A<I≤100A);
分辨率               1mA
电流长时间允许输出值10A/相
输出功率             200VA/相

交流电压输出
8路电压输出幅值       8×264V/相
电压输出范围:         0~528V
准确度                 ±2.5mV(≤2V);
≤±0.1%RG(2~10V);
≤±0.05%RG(10~264V)
分辨率                 1mV
最大输出负载           每相180VA
相位/频率
相位范围      -360°~360°
相位准确度     ±0.1°
电压电流频率          0~1200Hz
频率准确度            <1mHz(0~65Hz);
 ±2mHz(65~450Hz);
                      <5mHz(450~1200Hz)
分辨率                0.001Hz
开关量输出
通道数                8组快速开出
类型                  空接点,不分极性
                      各开出量输出不同步时间误差:≤0.1ms
容量                  250VDC/ 0.2A,250VAC/ 0.5A
开关量输入
通道数                8路(电气隔离)
开入特性              空接点或带电位(自适应)
门槛特性              “0”:0~6V;“1”12~250V
时间分辨率            100uS
计时范围              0.1mS~9999.999S
计时误差              ±1mS
录波电压电流采样
电压采样通道:         4路(0~264V)
电流采样通道           4路(0~30A)
测量精度              ±0.5%
直流信号输出
直流电压幅值           0~60V
直流电压测量精度       ±0.1%
直流电流幅值           4~20mA
直流电压测量精度       ±0.02

通信接口
4G通信; WIFI通信; GPS对时
2组RS232、2组485接口,用于规约101通信
3个10/100MRJ45网口,用于规约104通信和联机
供电电源
额定电压               220VAC
允许电压               220V±10%
额定频率               50Hz
最大电流               10A
规格
箱体                   全铝合金挤压型材,电磁兼容机箱
尺寸                   370×280×280mm³
重量                   20Kg


售后保障
