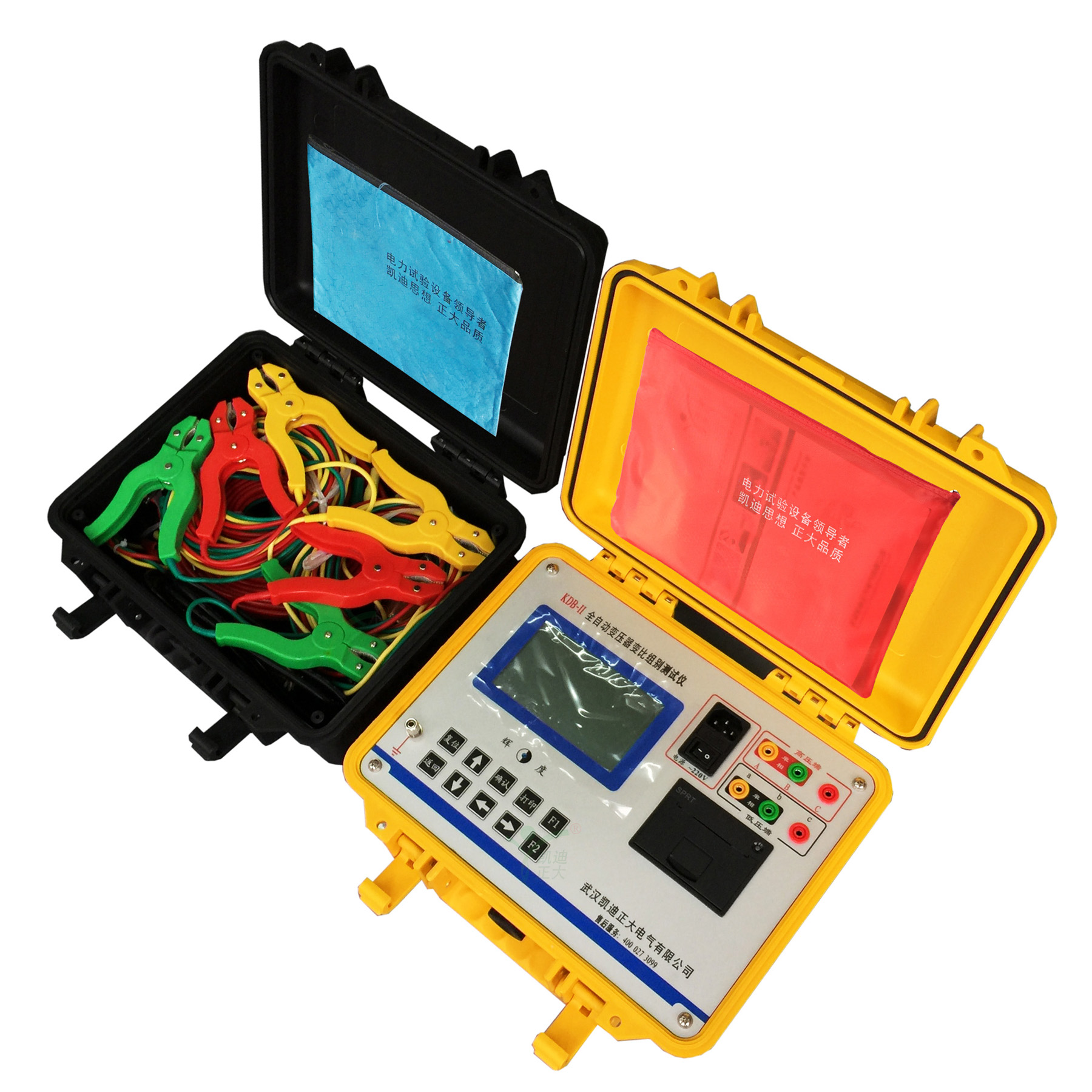

KDB-IV 变压器变比测试仪

参考标准:

相关信息:

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

  根据IEC及国家有关标准规定,在电力变压器生产 、用户交接和检修试验过程中,变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量,防止变压器匝间短路,开路,连接错误,调压开关内部故障或接触故障。我公司自主开发、研制生产的多功能手持式全自动变比测试仪除具有完全根据用户的现场使用要求,操作简便,功能完备,数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测(不知道被测变压器的任何铭牌参数的情况下准确测量变比值和组号,同时能准确测量相角)的手持式变比测试仪;能适应各种大中小型变压器变比测试的需要(包括Z型变、整流变、电炉变、非整点的移相变、牵引变、斯科特及逆斯科特变压器),是到目前为止国内变比测试中技术最先进,测试项目最完善,测量参数最全面的变比测试仪。

产品特点

  1、真正三相测试:单相电源输入,内部数字合成三相标准正弦波信号源,通过高保真功率放大器,产生三相测试电源(失真度小于0.1%、对称度优于0.05%)输出,测试结果具有更好的等效性,不会出现组别误判等现象。

  2、功能强大:既可进行单相测量,又可实现三相绕组的自动测试,单相、三相均可测量极性,相角,一次完成测量AB、BC、CA三相的变比值、相角值、误差、分接位置、分接值等参数,可自动识别组号。

  3、相角测量功能:准确测量高、低压侧之间的相位角,可以对非整点的变压器进行变比和角度的测量。

  4、六角图显示功能:测试结果以数字和六角矢量图显示,直观的看出变压器连接组别情况。

  5、盲测功能:无需选择接线方式,无需选择接线组别,测量Y/△、△/Y变压器无需外部短接,可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量。

  6、分接测试:能快速测量在各分接开关位置的变比及变比误差,额定变比只需输入一次,不必反复输入就能计算出各分接位置的变比误差。

  7、同时具有匝数比测量和运行电压变比测量两种功能,运行变比能更真实的反映变压器在实际运行的情况下,电压变比的实际数值。

  8、抗振性好:军品接插件的使用增强了抗振性能。

  9、采用5.6寸高清真彩液晶屏,显示数据效果和矢量图效果直观细腻。

  10、 本仪器所用的测试源是数字合成的标准正弦数字源,失真度小于0.1%,不受工作电源质量的影响。

  11、携带方便:体积小,重量轻。

  12、可选装高容量锂离子充电电池,现场无需任何电源即可完成测试工作,一次充满可以连续进行800次以上的测量。

详细参数

  1、变比测量范围:0.8~10000。

  2、测量速度快:1分钟内完成三相测试。

  3、测量精度: 高压侧电压的测量精度0.05%

  低压侧电压的测量精度0.1%

  相角测量精度:0.1°

  变比测量精度 0.1%(0.8-3000)

  0.2%(3000-10000)

  根据用户要求可订制全量程0.1级的设备

  4、携带方便、适合野外作业。

  5、重量:3Kg

  在选中“参数设置”功能时首先进入参数设置屏,如图四所示。

  在参数设置屏中可见,需设置项目有:试品编号、额定变比、分接总数、等分接级、设置日期、设置时间等。显示屏最最下一行为提示行,提示操作人员如何进行操作,在图四界面下,按上下键移动光标,按【确定】键所选参数项颜色发生变化,按数字键输入所需的参数后按【确定】键设置参数生效,所选参数项颜色回复正常,设置完毕后就按【退出】键返回;各项参数的含义和作用如下:

  Ø 试品编号:指被测变压器的编号,最多可输入6位。

  Ø 额定变比:指被测试变压器的额定档位的高压侧与低压侧的电压变比值

  Ø 分接总数:指变压器分接开关总的档位数

  Ø 等分接级:变压器每档调整的电压百分比。

  Ø 设置日期:设置当前的日期。

  Ø 设置时间:设置当前的时间。
