  • KD-212 电缆故障测试仪-综合
  • KD-212 电缆故障测试仪-综合
产品编号:

KD-212 电缆故障测试仪-综合

  • 销售热线: 027-83551828/83551858
  • 图文传真: 027-83551868
  • 技术支持: 15802742463
  • 参考标准:
  • 浏览次数:
在线咨询

产品概述

  KD-212电缆故障测试仪能对地埋电力电缆故障、矿用电缆故障、通讯通信电缆故障、路灯电缆故障、高低压电缆故障、直埋电缆故障、架空电缆故障中的开路、短路、闪络放电故障、高阻泄漏故障、高阻闪络故障,高低阻性的接地触不良等故障进行综合分析检测。能对电缆故障点进行行波测量法、低压脉冲法、脉冲电流法(直闪法、冲闪法)、弧反射法准确查找、定位等。是国内比较可靠的便携数字式电缆故障综合分析检测仪器。电缆故障测试仪可用于35kv以上的主线路的故障距离测试,该电缆故障测试仪适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

  有线通信的畅通和电力的输送依赖于电力电缆线路的正常运行,一旦线路发生故障,不及时查出故障并迅速予以排除,将会造成很大的经济损失和不良的社会影响,因此,电缆故障测试仪、电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、电缆故障定位系统、电缆故障闪测仪、电缆故障定点仪、电缆路径仪是维护各种电缆安全的重要工具,电缆故障测试仪采用了多种故障探测模式,KD-212电缆故障测试仪应了现代最先进的电子技术电路以及电子材料,传感器方面采用声波感应探测传感器,保证了故障点精确定位,KD-212电缆故障测试仪是电力电缆检修的常用仪器

  KD-212电缆故障测试仪能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,同时可用于35kv以上的主线路的电力电缆故障距离测试,电缆故障测试仪配备声测法定点仪,可准确测定故障点的精确故障位置,该电力电缆故障测试仪特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

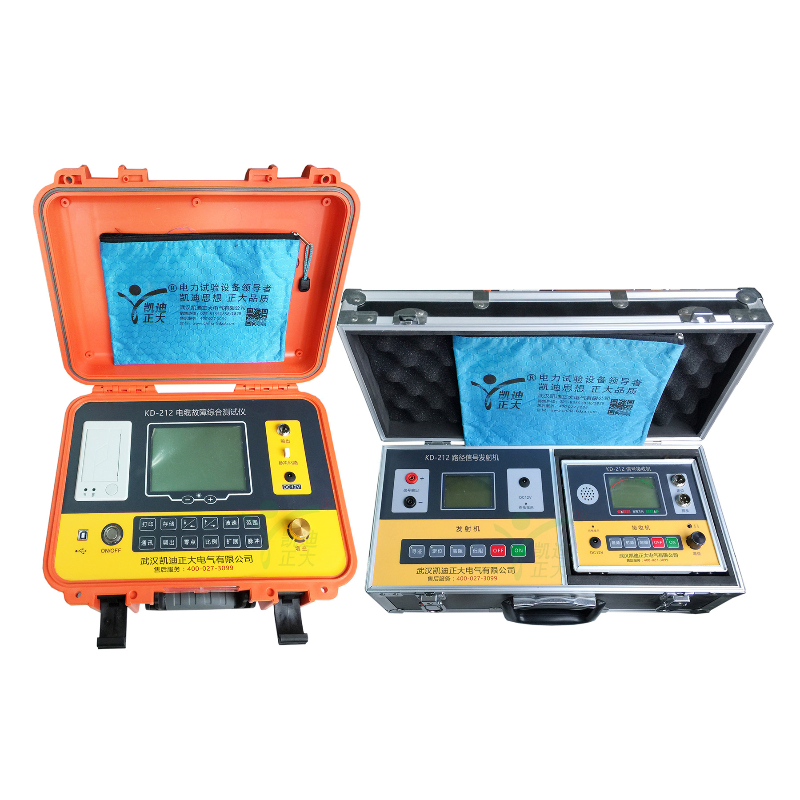

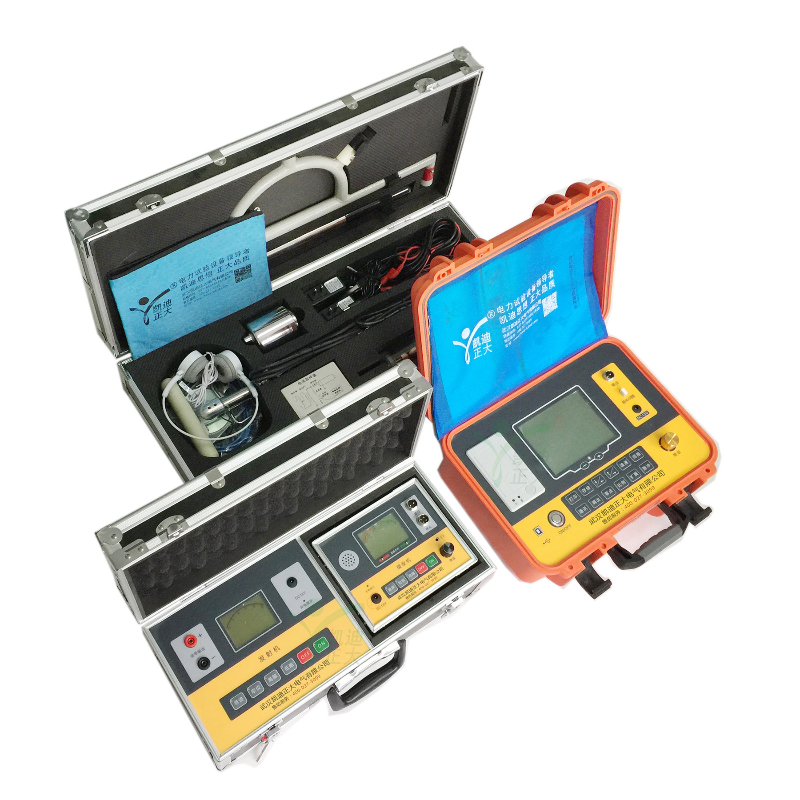

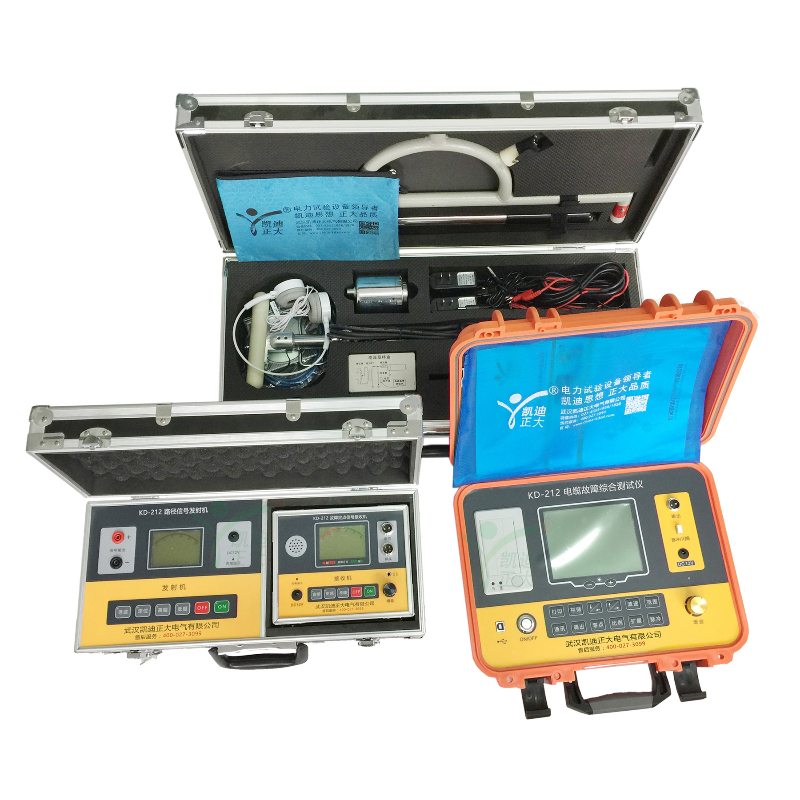

  KD-212电缆故障测试仪是由KD-212路径信号发生器、KD-212路径定位接受机、感应式探头、电位差式探测架等组成。电缆寻迹及故障定位仪是光缆、电缆故障定位测试的专用仪表,适用测试对象为具有金属导体(线对、护层、屏蔽层)的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试,线缆路径的探测以及线缆埋深的测试。有线通信的畅通和电力的输送有赖于电缆线路的正常运行。一旦线路发生障碍,不及时查出故障并迅速予以排除,就会造成很大的经济损失和不良的社会影响。因而,电缆故障测试仪是维护各种电缆的重要工具。电缆故障智能测试仪采用了多种故障探测方式,应用当代最先进的电子技术成果和器件,采用计算机技术及特殊性电子技术,结合本公司长期研制电缆测试仪的成功经验而推出的高科技,智能化,功能全的全新产品。

  KD-212电缆故障测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,若配备声测法定点仪,可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

产品特点

  1.接收灵敏度高

  2.静态漂移低

  3.定位精度高

  4.抗干扰能力强

  5.液晶屏显示信号及状态

  6.内置锂电池供电,并配有充电器

  7.测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测,可测试电缆的各种故障,尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪,可准确测定故障的精确位置。

  8.仪器采用高速数据采样技术,A/D采样速度为100MHz,使仪器读取分辨率为1m,探测盲区为1m。

  9.测试结果以波形及数据自动显示在大屏幕液晶显示屏上,判断故障直观。并配有全中文菜单显示操作功能,无需对操作人员作专门的训练。

  10.具有波形及参数存储,调出功能;

  11.具有高热敏打印机,现场测出的数据可以实时打印比对参考;

  12.采用非易失性器件,关机后波形、数据不易失。

  13.具有双踪显示功能。

  14.可将故障电缆的测试波形与正常波形进行对比,有利于对故障进一步判断。

  15.具有波形扩展比例功能。

  16.改变波形比例,可扩展波形进行精确测试。

  17.可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离。

  18.具有根据不同的被测电缆随时修改传播速度功能。

  19.测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测,可测试电缆的各种故障,尤其对低压电缆路径查找识别仪,电缆接地故障查找仪,零线接地故障查找仪,埋地电缆路径及接地故障查找仪,线路路径识别仪。

  20.仪器采用高速数据采样技术,A/D采样速度为100MHz,使仪器读取分辨率为0.3m,探测盲区为0.3m。

  21.采用先进的信号处理技术、最新的集成电路元器件以达到优异的测试性能。

  22.接收增益自动调节:自动调节接收机的增益以使接收机处于优化状态,免去了手动调节的繁琐。

  23.声响功能:接收机通过喇叭发出的音调变化直观地反映测量的信号大小

  24.左右指示:左右指示灯显示故障点位置。

  25.跟踪提示:部分频率下,实时测量管线电流方向,实现跟踪正误提示,排除临线干扰。

  26.接地故障查找:使用A字架(选配件)可定位管线的对地绝缘破损点,无须调零,左右指示灯显示故障点方向。

  27.全数字化高精度采样及处理,接收通频带极窄,抗干扰能力强,能充分抑制邻近运行电缆及管道的工频及谐波干扰。

  28.发射机大功率输出,自动阻抗匹配,全自动保护。

  29.内置大容量锂离子电池组。

  30.机壳坚固、质轻便携。

详细参数

  检测仪主机

  1.检测电缆电压等级:220V、380V、6kV、10kV、35kV、110kV、220kV

  2.最远测试距离:0-35Km(明线可达100千米)

  3.故障点误差/测试精度:±0.5米

  4.总长度误差:0.2m

  5.传输波速:10~200m/s

  6.读数分辨率:0.5m

  7.定位阻抗范围:0~5MΩ

  8.定位精度:<±10cm

  9.埋深探测:<3m

  10.数据储存:100条

  11.充电电源:AC220V±10%

  12.充电时间:4-8小时

  13.电池使用时间:5小时

  14.电池电压及容量:DC12V(7AH)

  15.功耗:5VA

  16.使用条件:0℃~+40℃

  17.极限温度:-10℃~+50℃)

  18.相对湿度:40℃(20~90)%RH

  19.大气压强:86~106)Kpa

  20.体积:275×220×160mm3

  21.重量:1.8kg

  发射机/接收机

  1.输出电压:最高100Vpp

  2.输出频率:自动匹配

  3.接收机灵敏度:6E-15Tesla,5uA

  4.声磁定点精度:±0.5m

  5.定位精度:±0.5m

  6.测试路径误差:±0.5m

  7.最大测试线路埋深:4.5米

  8.最大脉冲峰值输出电流:10A

  9.最大输出功率:10W

  10.功耗:≤1.0W

  11.故障查找:用A字架检测高达2MΩ的电缆接地故障

  12.充电电源:AC220V±10%

  13.充电时间:4-8小时

  14.电池使用时间:8小时

  15.电池电压及容量:DC12V(7AH)
