  • KDYZ-301 氧化锌避雷器带电测试仪
  • KDYZ-301 氧化锌避雷器带电测试仪
产品编号:

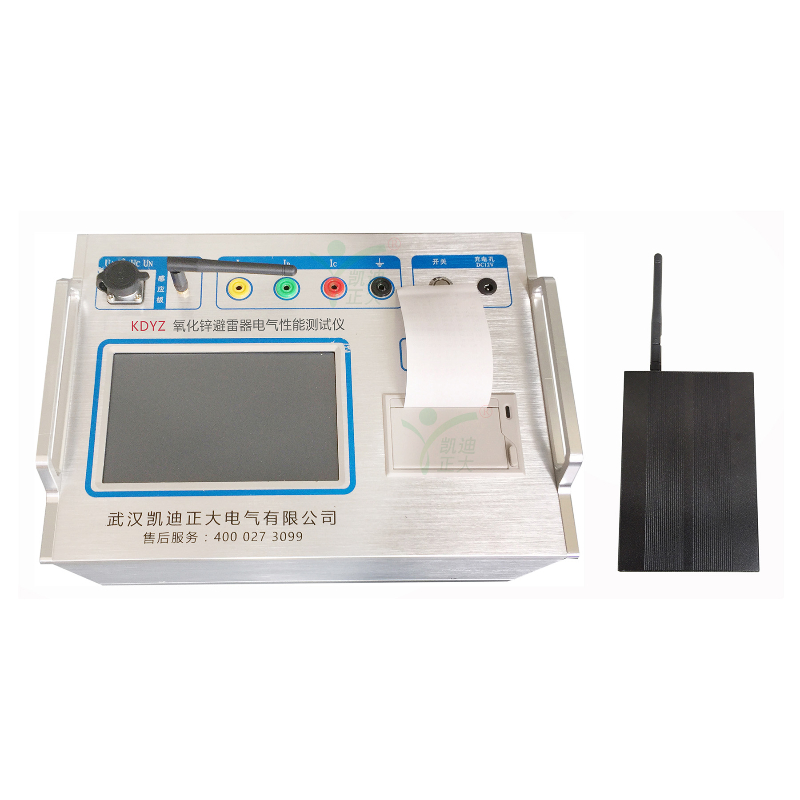

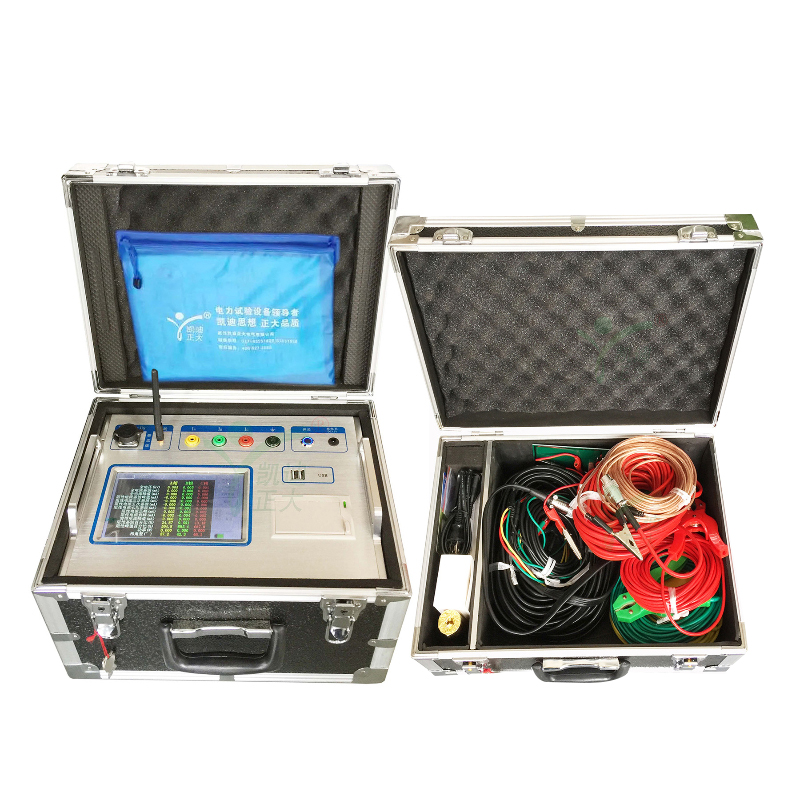

KDYZ-301 氧化锌避雷器带电测试仪

参考标准:

相关信息:KDRB-ZB变压器低电压短路阻抗测试仪

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

  KDYZ-301氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器,该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测,是发电站、变电站等现场或实验室用于检测氧化锌避雷器电气性能的专用仪器。仪器可以在设备运行状态下对其避雷器阻性电流和监测器计数器动作等参数进行精准稳定的测量,可对监测器电流表进行校验。从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。

  仪器操作简单、使用方便,测量全过程由工控机控制,可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差,大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术,采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定,可准确分析出基波和3~7次谐波的含量,并能克服相间干扰影响,正确测量边相避雷器的阻性电流。

产品特点

  800×480彩色液晶触摸屏,高速热敏打印机;图文显示,便于现场人员操作和使用。

  无线传输PT信号超过400米,按需配置可达到2000米,能满足各种实验现场的需要。

  适用于避雷器带电、停电或试验室等场所使用。

  多种电压基准信号取样方式:既满足6-35kV氧化锌避雷器现场带电试验也可用于35-750KV的带电作业,带感应板,蓝牙功能.

  有线同步:从PT端计量绕组取信号,数字信号有线传输。

  无线同步:从PT端计量绕组取信号,数字信号无线传输,省去电缆长距离连接。

  感应板同步:不需要从PT端子取信号,从氧化锌避雷器B相底座安装感应板取电压信号。

  无电压同步:不需要从PT端子取信号,采用软件计算的方式找到电压基准。

  电压信号和电流信号(输入阻抗低于1Ω)隔离保证数据的可靠性和安全性。

  具备三通道阻性电流同时测量,同时提供两种抗干扰模式;①无干扰:此模式下仪器测量时不会自动修正相间干扰角度;②有干扰:此模式下仪器测量时会自动对相间干扰角度进行计算修正,只需一次接线即可同时完成ABC三相的测量

  真正做到三相电流、三相电压同时测试,自动计算不需补偿,提高工作效率;仪器内部只带弱电,电压不超过12V;电流、电压传感器隔离,安全可靠。

  支持有线同步、无线同步两种电压基准信号取样方式;也支持无电压方式,通过软件计算找到电压基准,支持取三相或取B相电压基准为电压参考。

  交、直流两用型;内带高效锂离子电池,特别适合无电源场合,一次充电可连续工作几十个小时。

  配备Widows操作系统,支持直接关机方式;配有一个USB接口,支持U盘导出数据;可外挂USB鼠标、键盘使用,操作方便。

  内部配置4GB容量的SD卡可存储海量试验数据,具备数据管理、保存等功能。

  配套上层管理软件,具备历史数据管理、数据分析、生存word报告打印等功能,内置帮助文档,附带接线方式图案,强光线下可以调整背景图片和颜色,支持界面截图存为BMP图片等。

  高速的采样频率,高新的数字信号处理技术,具备避雷器阻性电流测试、监测器电流校验和监测器动作测试等多种测试功能,性能强、测试精度高。

  采用防尘、防水、防腐工程塑料密封箱,体积小,重量轻,便于携带。

详细参数

  1.电源:AC220V±10%、50Hz

  DC12V内部电池供电;锂电池容量:10000mAh

  2.电流

  全电流测量范围:100uA~10mA有效值,50Hz / 60Hz

  准确度:±(读数×5%+5uA)

  阻性电流基波测量准确度(二次法不含相间干扰):100uA-10mA ±(读数×5%+5uA)

  容性电流测量范围(峰值):100uA-10mA±(读数×5%+5uA)

  电流谐波测量准确度:±(读数×5%+5uA)

  电流通道输入电阻:≤2Ω

  3.参考电压

  PT参考电压输入范围:10V-200V有效值,50Hz / 60Hz

  PT参考电压测量准确度:±(读数2%+0.5V)

  电压谐波测量准确度:±(读数×10%)

  参考电压通道输入电阻:≥300kΩ

  4.电场强度

  电场强度输入范围:30kV/m~300kV/m

  电场强度测量准确度:±(读数×10%)

  电场谐波测量准确度:±(读数×10%)

  5.测量参数:泄漏电流全电流波形、基波有效值、峰值。

  泄漏电流阻性分量基波有效值及3、5、7次有效值。

  泄漏电流阻性分量峰值:正峰值Ir+ 负峰值Ir-。

  容性电流基波,全电压、全电流相角差,电压有效值,避雷器功耗。

  6.电压基准信号取样方式:

  有线传输:40米(可扩展)无线传输:400米(可扩展)

  角度测量范围:0°-360°

  功耗:4W

  7.电池参数:充电时间> 6小时,连续工作时间 > 4小时,间断工作时间 > 8小时
