通过测试系统中不同组件的绝缘电阻(变压器、开关装置、导线、马达)，可以隔离并修复发生故障的部件。

　　利用绝缘测试来检验试品对地或者相邻导体之间的绝缘对保证产品质量和运行中的人身及设备安全具有重要意义。

　　在给系统加电之前，利用绝缘测试验证它是健全的，能够改善系统的性能;绝缘测试能够发现制造工艺问题和设备缺陷，而这些问题在设备发生故障之前一般是发现不了的。在欧盟，该项测试是强制性的，即使对民用系统也是如此。

　　绝缘试验中，某一个时刻的绝缘电阻值是不能反映试品绝缘性能的优劣的，这是由于同样性能的绝缘材料，体积大时呈现的绝缘电阻小，体积小时呈现的绝缘电阻大;绝缘材料在施加高压后存在对电荷的吸收比过程和极化过程。 所以，电力系统要求在主变压器、电缆、电机等多场合的绝缘测试中应测量吸收比(R60s和R15s的比值)，和极化指数(R10min和R1min 比值)，并以此判定绝缘状况的优劣。

　　吸收比与极化指数

　　在同一次试验中,60s时的绝缘电阻值与15s时的绝缘电阻值的比(R60S/R15S)称为吸收比。

　　在同一次试验中,10min时的绝缘电阻值与1min时的绝缘电阻值的比(R10min/R1min)称为极化指数。

　　1、多档测试电压：1000V、2500V、5000V、10000V。

　　2、测量绝缘电阻高达2TΩ。

　　3、绝缘电阻值采用31/2LCD数字显示。

　　4、绝缘电阻测量自动转换量程，读数方便。

　　5、测量当前环境温度。

　　6、自动计时功能，仪器蜂鸣器每间隔15秒短鸣一次。

　　7、自动测量计算并存储R15S、R60S 、R600S、吸收比、极化指数值。

　　8、输出短路电流大于3mA，满足对容性负载快速充电的要求。

　　9、抗干扰能力强，读数稳定、可靠。

　　10、完备的保护功能，保障操作安全。

　　11、可充电锂电池供电，当电池电量不足时自动关机。

　　1.额定电压：1000V 测量范围：0～200GΩ 短路电流：≥1.5mA

　　2500V 测量范围：0～500GΩ 短路电流：≥1.5mA

　　5000V 测量范围：0.001～1000GΩ 短路电流：≥3mA

　　10000V 测量范围：0.001～1999GΩ 短路电流：≥3mA

　　2.吸收比、极化指数测量范围：0.1～19.99;最大误差：&plusm

　　武汉凯迪正大电气有限公司位于九省通衢的江城之都的武汉市，始建于2003年1月，公司生产经营范围：电力仪器仪表。主要产品有继电保护测试系列、大电流发生器、高压试验仪器、互感器测试仪器、变压器测试仪器、接地电阻测试仪器、高压开关测试仪器、避雷器测试仪器、三倍频发生器、直流高压发生器、模拟开关、SF6检漏仪、微水测量仪、高压数字兆欧表、水冷式发电机绝缘电阻测试仪等。

　　武汉凯迪正大电气有限公司以“诚信、质量、科技”作为企业文化，面向电力行业的广大用户，不断开拓进取;先后于湖北大学电力系、华北电力大学、青岛大学、武汉电力工程学建立技术合作。公司已拥有电力部电力设备及仪表质量检测中心检验鉴定、ISO9002质量体系认证及产品质量认证、质量服务AAA级企业、计量器具制造定点企业。产品主要在全国二十多个省市成功运行，赢得广泛赞誉。

　　工作原理?

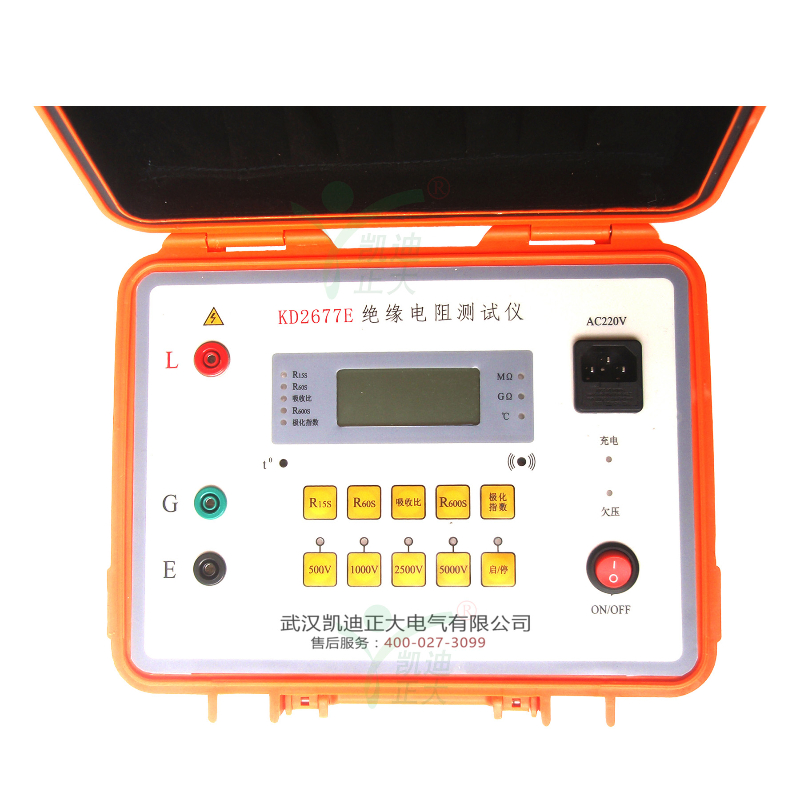

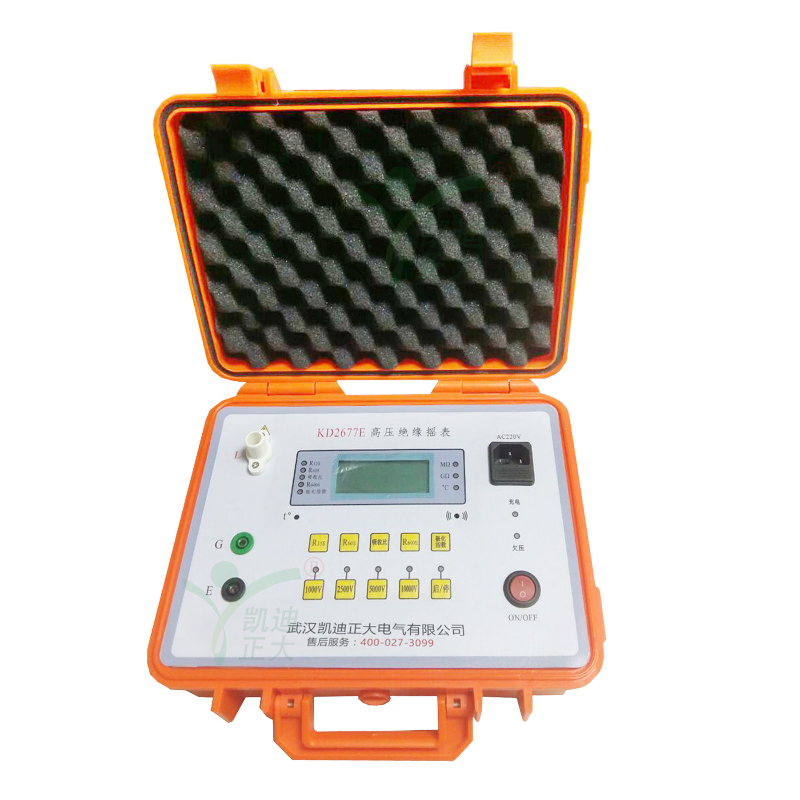

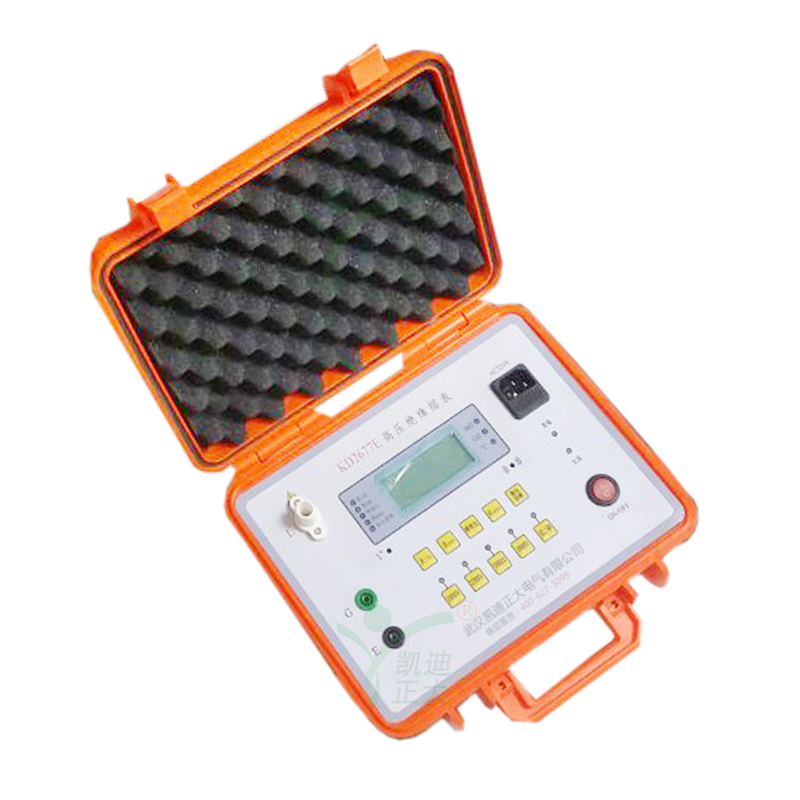

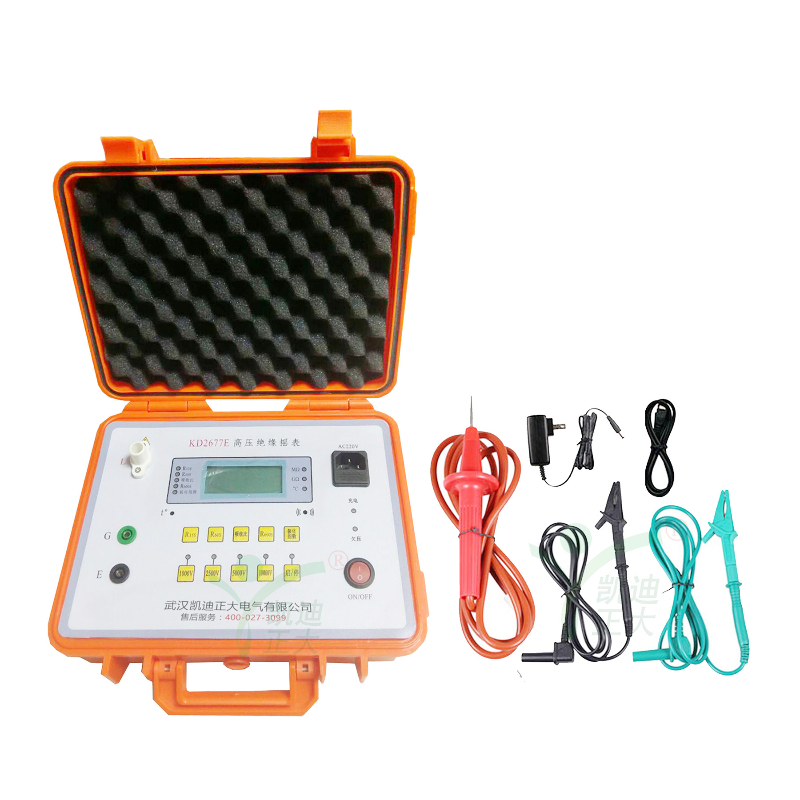

　　KD2677E高压绝缘摇表是根据绝缘电阻测量的基本要求，采用较新电子电路设计而成的，其基本原理是采用电压、电流法测量被测物的电阻值：R=V/I。机内的存储、运算电路使本机可自动测量吸收比(R1min/R15s)和极化指数(R10min/R1min)。

　　KD2677E高压绝缘摇表采用高压逆变电路将DC供电逆变为额定高压输出1000V、2500V、5000V，，10000V施加到被测试品两端，采用了电压、电流采样电路，将采样被测试品两端的电压和
