产品编号:

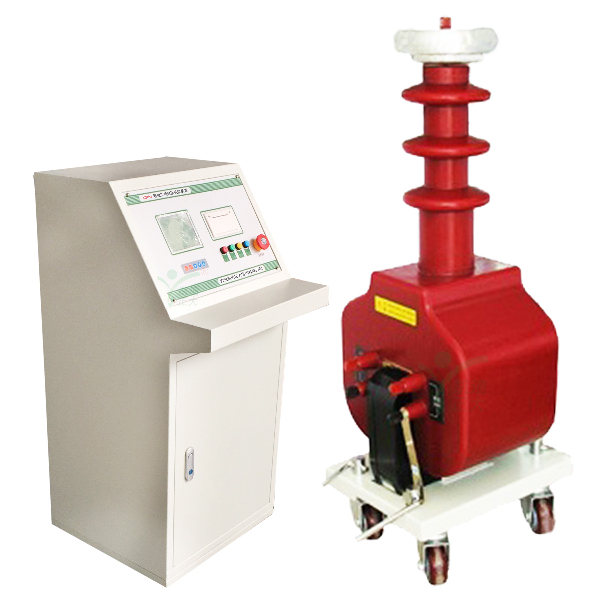

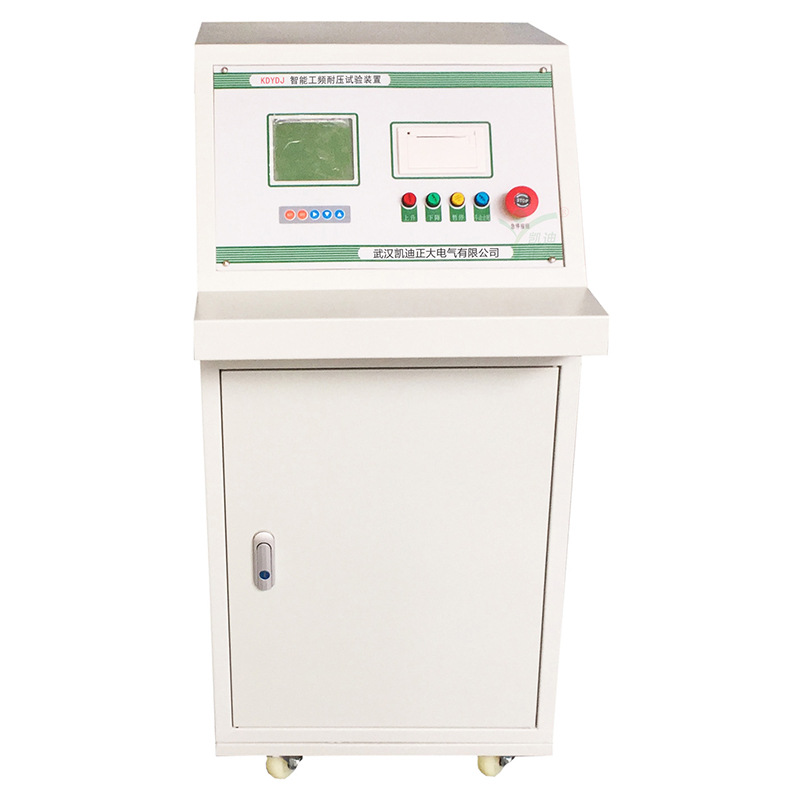

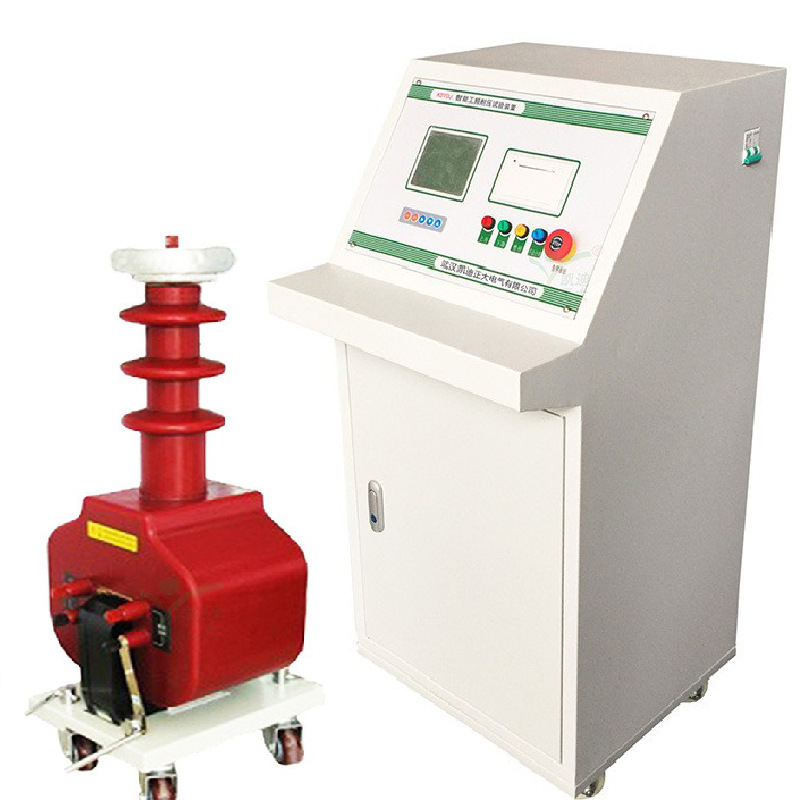

KDGTB 干式变压器工频耐压试验装置

​​​​​​​KDGTB工频耐压试验装置是鉴定电力设备绝缘强度的严格、有效和直接的方法。它能检查出那些危险性较大的集中缺陷,对判断电力设备能否继续参加运行具有决定性作用,是保证设备绝缘水平、避免发生绝缘事故的重要手段。

参考标准: DL/T 848.2-2018,DL/T 474.4-2018

  • 人机对话键盘操作方式,智能化工作过程,可选自动方式和手动方式
  • 实时显示高压电压、高压电流、低压电压、低压电流,时间及耐压结果
  • 具有回零检测功能,回零确定后才可进行试验,安全可靠

相关信息:KDYDQC-50kvA100kV数显电动工频耐压试验装置

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述


KDGTB工频耐压试验装置是鉴定电力设备绝缘强度的方法。它能检查出那些危险性较大的集中缺陷,对判断电力设备能否继续参加运行具有决定性作用,是保证设备绝缘水平、避免发生绝缘事故的重要手段。

  KDGTB工频耐压试验装置是根据国家较新电力行业标准而设计的、性能新的的耐压试验设备,用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。

  KDGTB系列耐压变压器,利用新的的生产设备,采用线圈绕组环氧真空浇注及CD型铁芯的新工艺,和同类产品油浸式变压器相比,明显地降低重量,减少体积,在质量上提高了绝缘强度和抗湿程度,并有效地削弱了漏磁而大大加强了变压器承受试验短路电流的冲击能力。

  KDGTB干式系列试验变压器具有重量轻,体积小,造型美观,性能稳定,使用携带方便等特点,特别适用于现场操作使用,是国内更新换代的新型交直流两用高压试验变压器。本系列产品适用于电力系统及各电力用户现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。

产品特点

  1、320×240液晶显示器、高速热敏打印机。

  2、高压电压、高压电流、低压电压、低压电流4路测量方式,高精度传感器和高性能14位AD采集芯片。

  3、人机对话键盘操作方式,智能化工作过程,楞选自动方式和手动方式。

  4、实时显示高压电压、高压电流、低压电压、低压电流,时间及耐压结果,显示直观明了。

  5、完善的过压、过流保护,可设定输出电压、高压电流上限、低压电流上限和计时时间。

  6、具有回零检测功能,回零确定后才可进行试验,安全可靠。

  7、自动试验时可在其中一点实现升压或降压的暂停,便于在试验中观察试品情况.

  8、具有绝缘电阻测试功能,直接反映被试品绝缘强度。

  9、逼近式调压算法,到达设定电压后自动耐压计时,计时结束后自动降压回零。

  10、超过设定高压电流或低压电流时自动切断电压输出,降压回零,并发生声光报警。

  11、试验过程中,都可以按取消按钮退出试验。试验出现异常,可以按紧急开关切断高压输出。

  12、精良的软硬件抗干扰设计,多种抗干扰手段,适应恶劣电磁环境。

  13、自动错误诊断,易于发现和解决问题。

  14、可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。

  15、支持交直流两用功能,可选AC/DC试验方式。

  16、配备串级变压器和双高压变压器,实现不同电压等级的耐压试验。

  17、采用新型电流继电器,更精确、更可靠,确保人身及设备安全;

  18、试验变压器高压线圈为圆筒多层塔式,优质聚酯漆包线及高耐压值绝缘材料绕制而成;

  19、具有重量轻、体积小、移动方便、性能优越等特点;

  20、试验变压器(5kVA以上)装有可移动的铁轮。

详细参数

规格 容量 输 入 电 源 输 出 电 压 重量(kg)
相数 (V) (A) (V) (A)
2/220 2 1 220 10 0-250 8 14
3/220 3 1 220 15 0-250 12 16
5/220 5 1 220 25 0-250 20 18
10/220 10 1 220 50 0-250 40 80
15/380 15 2 380 37.5 0-430 34.8 90
20/380 20 2 380 50 0-430 46.5 100
25/380 25 2 380 62.5 0-430 58.1 120
30/380 30 2 380 75 0-430 69.7 140
50/380 50 2 380 125 0-430 116.2 160
100/380 100 2 380 250 0-430 232.5 250
说明:如有特殊参数要求,可按用户的技术参数进行设计制作。
