  • KDHG-F1 互感器综合特性测试仪
  • KDHG-F1 互感器综合特性测试仪
产品编号:

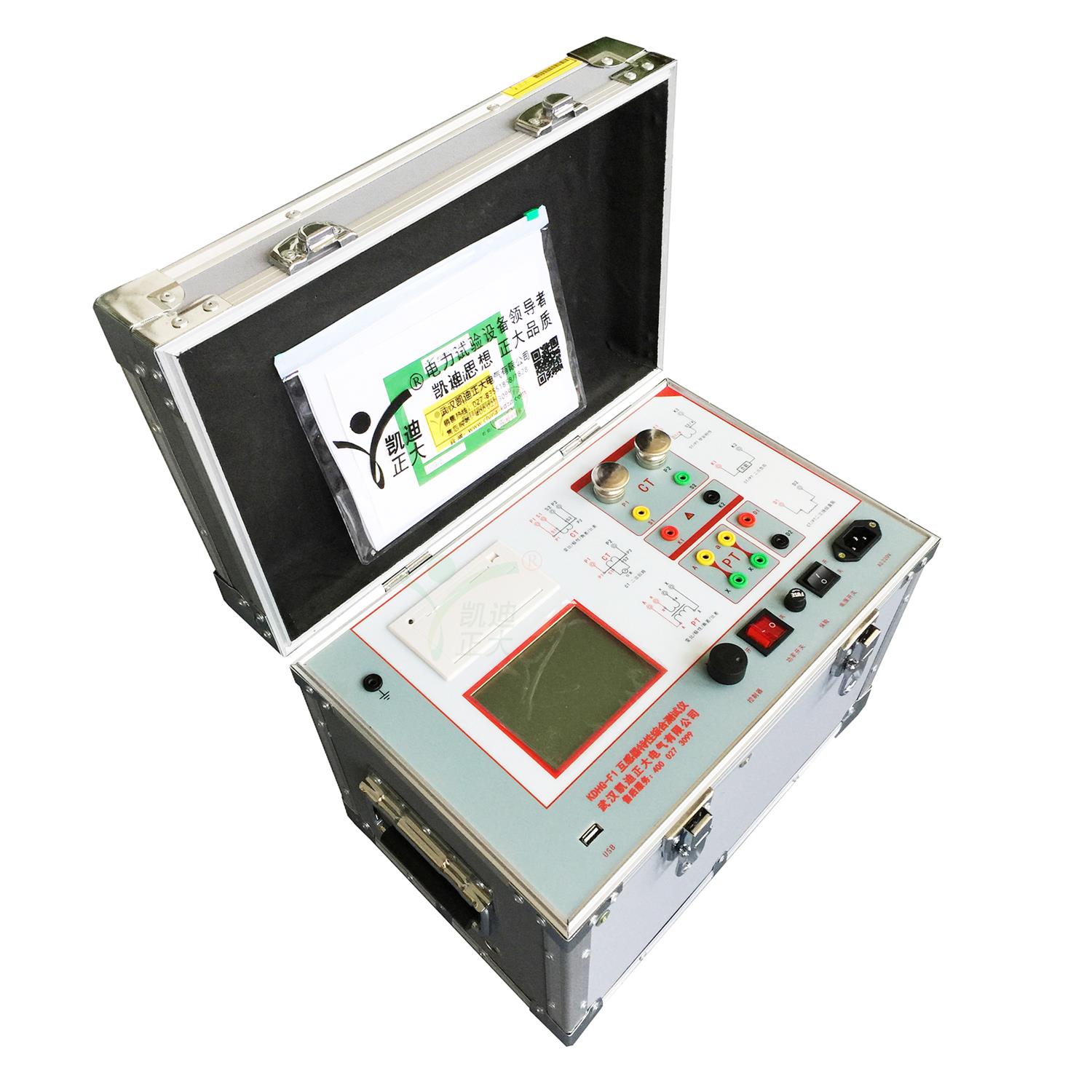

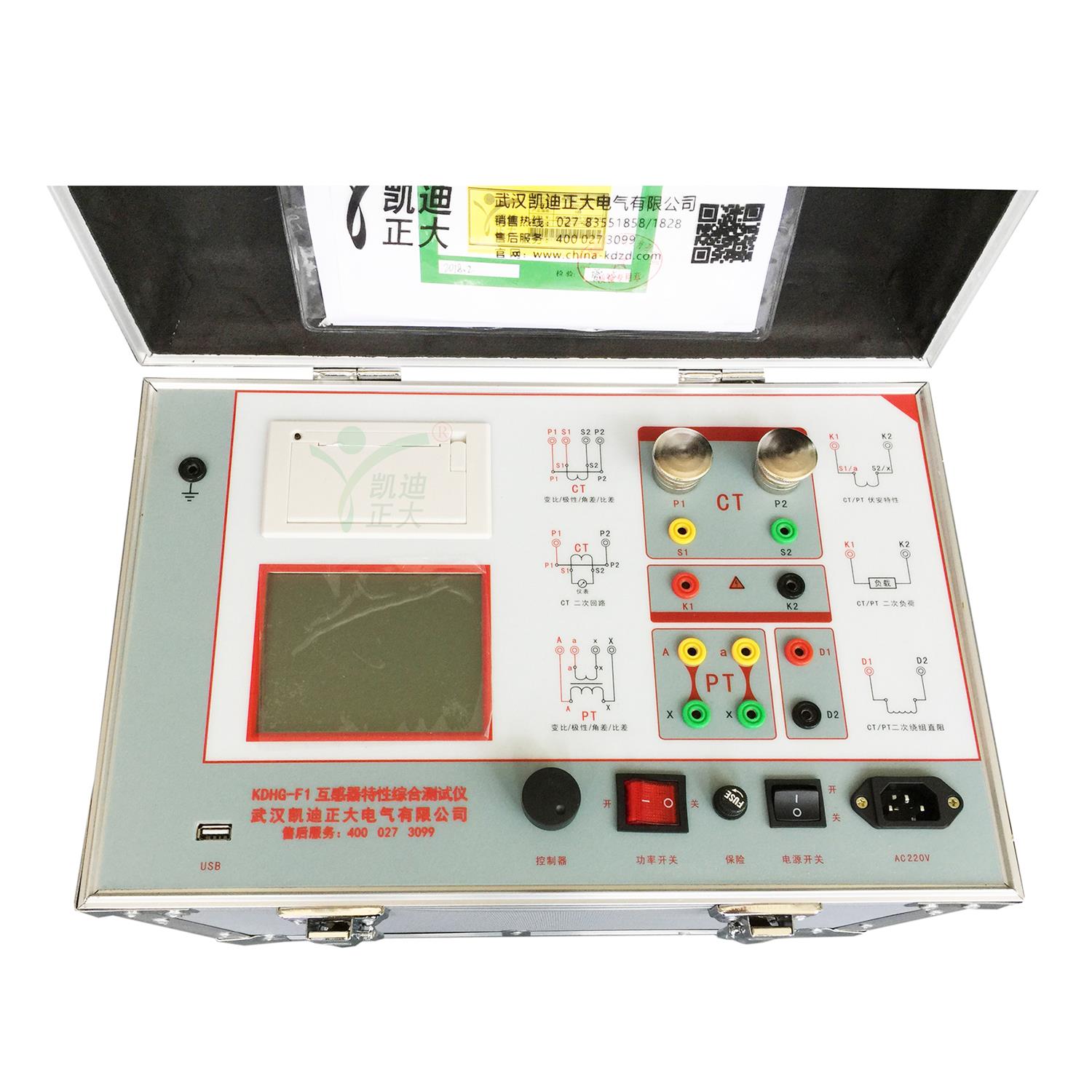

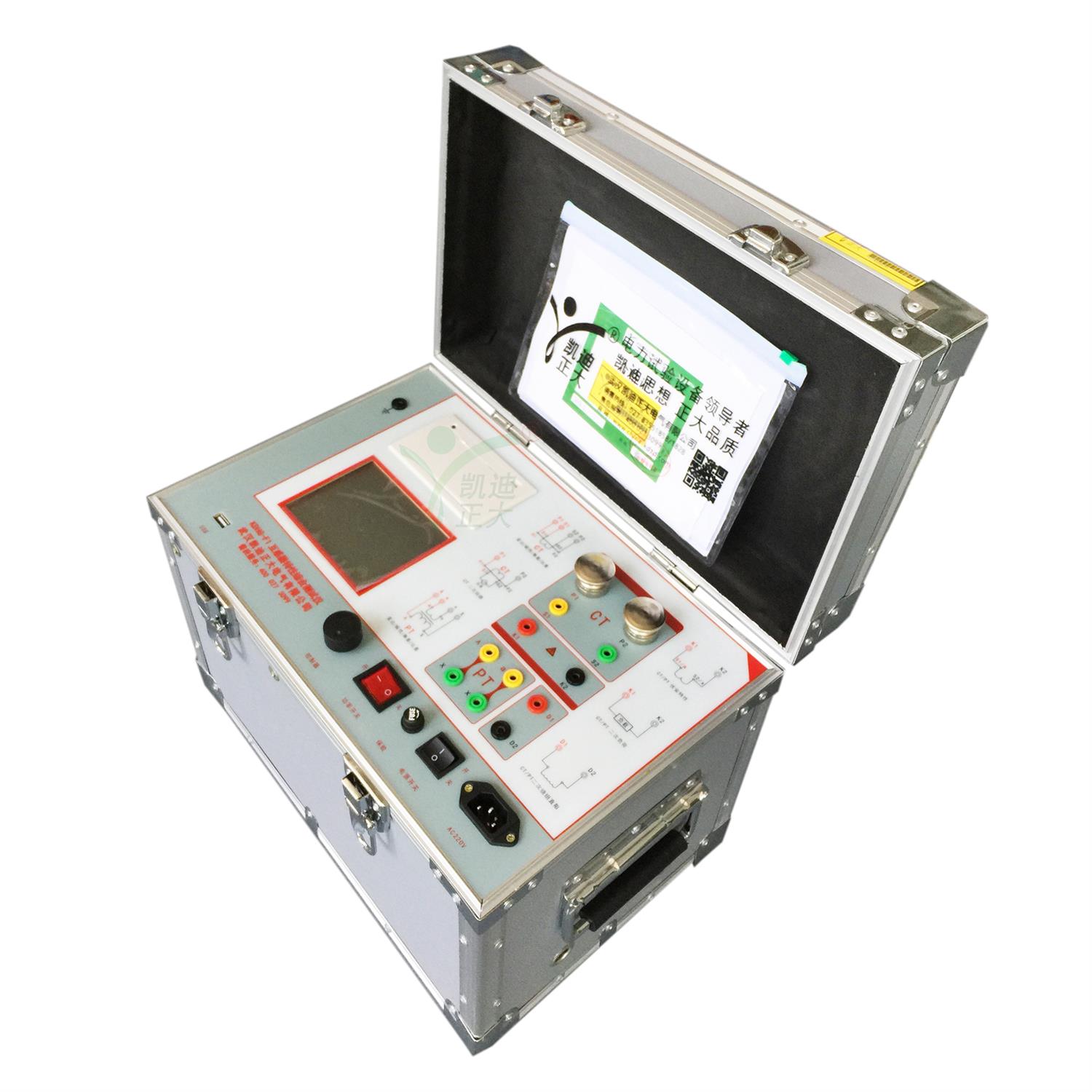

KDHG-F1 互感器综合特性测试仪

参考标准:

相关信息:无相关信息

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

  KDHG-F1 互感器综合特性测试仪是一种专门为测试互感器:伏安特性、变比、极性、误差曲线、计算拐点、交流耐压和二次侧回路检查等设计的多功能现场试验仪器。实验时仅需设定测试电压、电流值,设备便能够自动升压/升流,并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来,支持数据保存和现场打印,不但省去手动调压、人工记录、描曲线等繁琐劳动,还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便,提高工作效率,是一种性价比较高的高科技产品。

  伏安特性测试基于新的的变频原理,输出最大仅180V的交流电压和5A(峰值15A)的交流电流,却能应对拐点高达45KV的CT测试。

  功能全面,可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。

  自动给出拐点电压/电流、10%误差曲线、5%误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、准确级、饱和和不饱和电感等参数。

  可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的标准对CT、PT进行测试和计算。

  界面友好美观,5.7寸图形LCD显示、中文图形界面。

  采用旋转光电鼠标操作,操作简单,快捷方便,易掌握。

  装置可存储3000组测试数据,掉电不丢失。

  面板自带打印机,可自动打印生成的试验报告。

  测试方便,除了负荷测试外,其他各项测试都是基于同一接线。

产品特点

  1.   装置设计用于CT、PT的以下试验:
  2.   测量校核各种型号的CT、PT,包括保护CT、计量CT、励磁饱和电压达到45KV的CT、变压器套管CT、各电压级PT等
  3.   复合误差(或者峰值瞬时误差)、二次时间常数、暂态面积系数、剩磁系数、拐点电压和电流、不饱和电感、比差和角差、10%(5%)误差曲线、匝比、匝比误差、极性等、比差、角差;快速变比;猜变比;励磁特性;5%、10%误差曲线;手动退磁;
  4.   支持检测CT和PT(保护类、计量类)稳态和瞬时等参数.
  5.   支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告.
  6.   系数、准确级、饱和和不饱和电感等CT、PT参数的测量。
  7.   具有一键自动测试功能,按下测试键,按先后顺序自动测试CT二次直阻、变比极性、角差比差、磁化曲线和10%(5%)误差曲线,并同步打印测试报告。
  8.   满足 GB1207、GB1208等规程要求
  9.   无需外接其它辅助设备,单机即可完成大多数检测项目
  10.   自带微型快速打印机、可直接现场打印测试结果
  11.   采用智能控制器,操作简单
  12.   大屏幕液晶,图形化显示接口.
  13.   按规程自动给出CT/PT(励磁)拐点值
  14.   自动给出5%和10%误差曲线
  15.   可保存3000组测试资料,掉电后不丢失
  16.   支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告
  17.   小巧轻便≤22Kg,非常利于现场测试

详细参数

CT(保护类、计量类)

  •伏安特性(励磁特性)曲线 •伏安特性(励磁特性)曲线

  •自动给出拐点值•自动给出拐点值

  •自动给出5%和10%的误差曲线•变比测量

  •变比测量•极性判断

  •比差测量•比差测量

  •相位(角差)测量•相位(角
