  • KDHG-518B CT伏安特性测试仪
  • KDHG-518B CT伏安特性测试仪
产品编号:

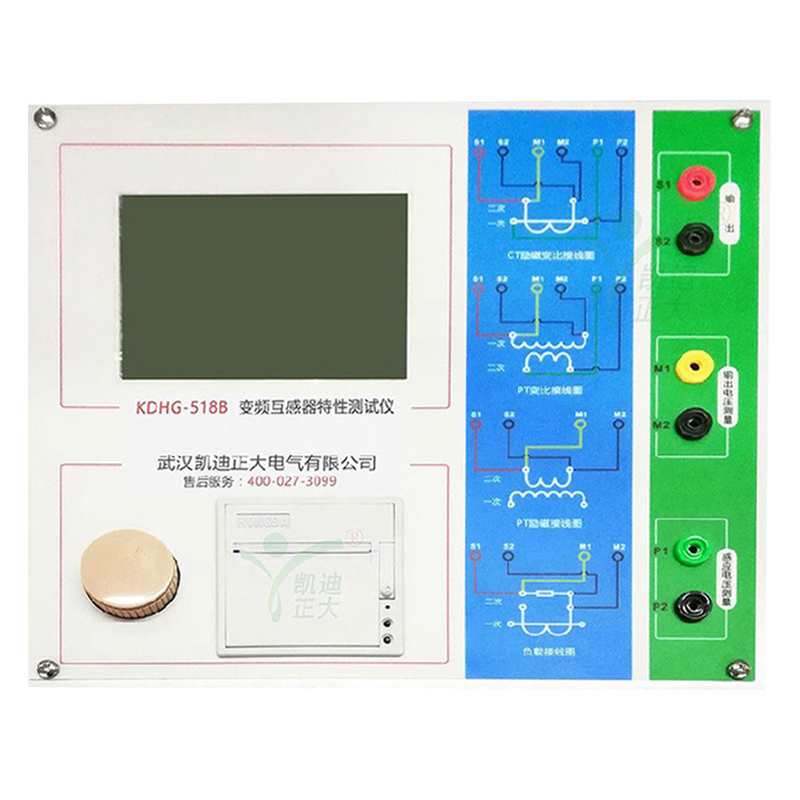

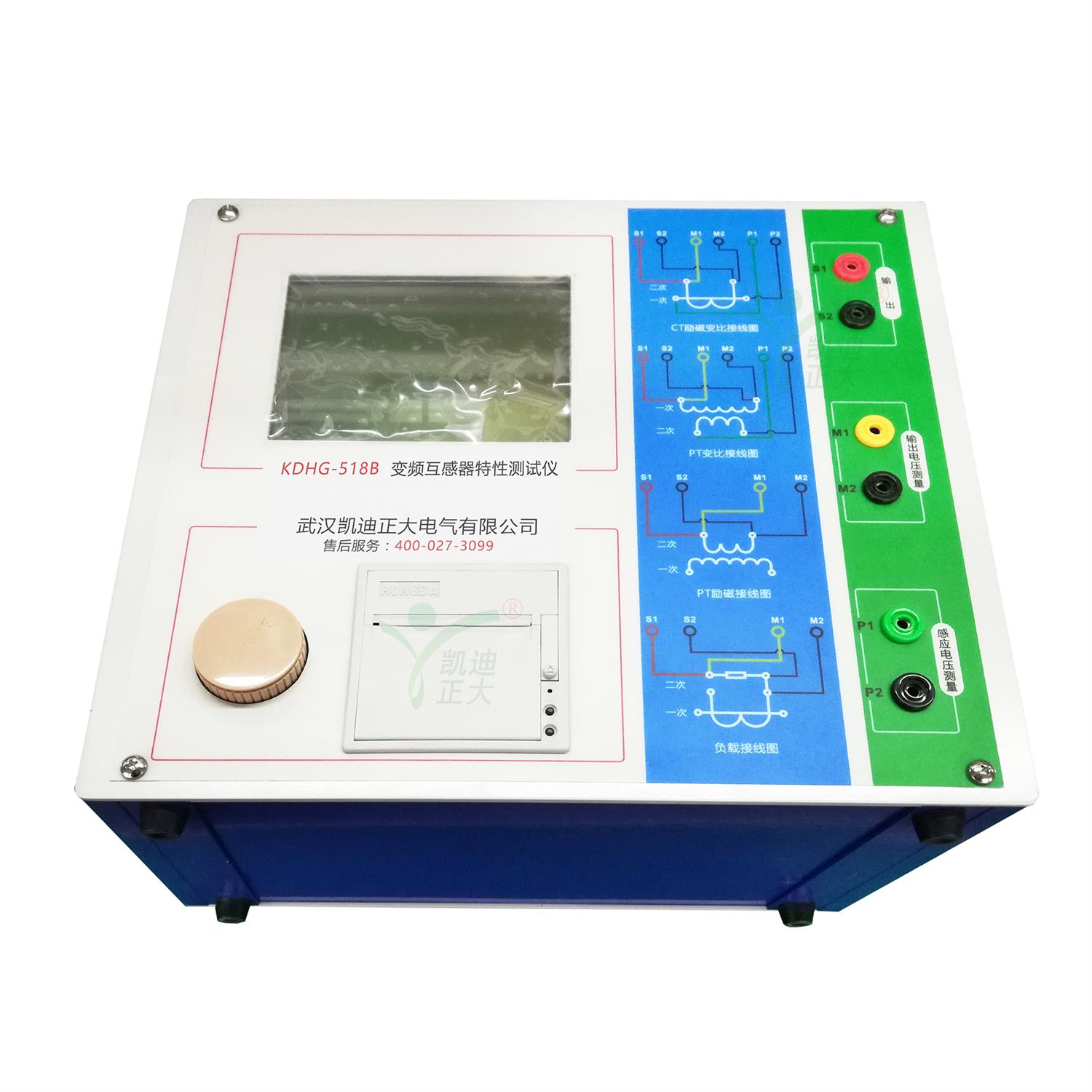

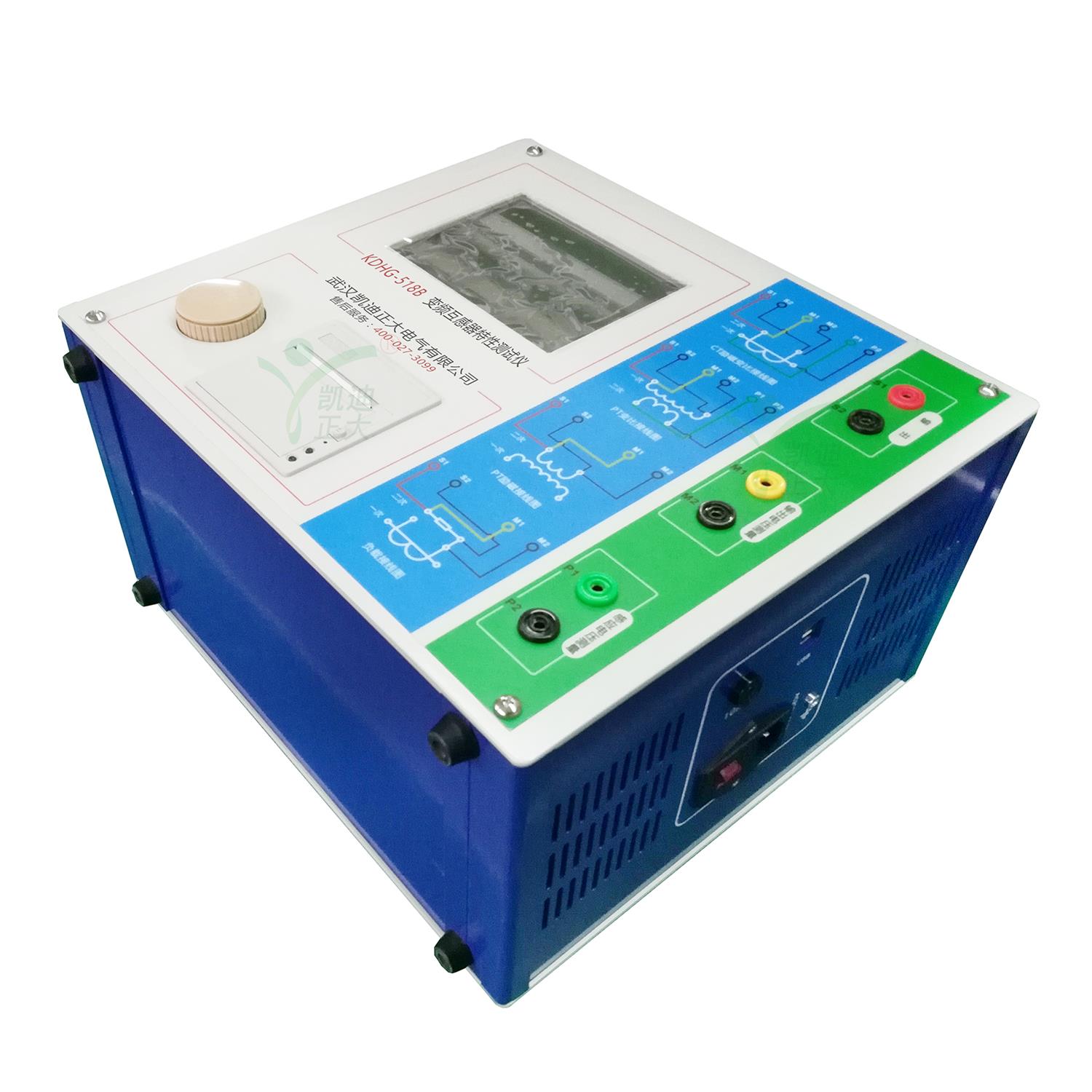

KDHG-518B CT伏安特性测试仪

参考标准:

相关信息:无相关信息

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

  KDHG-518B CT伏安特性测试仪是由本公司在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。装置采用高性能DSP和ARM、新的的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。

  KDHG-518B CT伏安特性测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、新的的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。

产品特点

  ★ 功能全,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

  ★ 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

  ★ 测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。

  ★ 界面友好美观,中文图形界面。

  ★ 装置可存储2000组测试数据,掉电不丢失。试验完毕后用U盘存入PC机,用软件进行数据分析,并生成WORD报告。

  ★ 测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。

  ★ 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用简单的测试接线和操作实现电流互感器的检定,很大的降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作。

  ★ 可精确测量变比差与角差,比差最大允许误差±0.02%,角差最大允许误差±2min,能够进行0.2S级电流互感器的测量,变比测量范围为1~30000。

  ★ 基于的变频法测试CT/PT伏安特性曲线和10%(5%)误差曲线,输出最大180V的交流电压和12Arms(36A峰值)的交流电流, 基于的低频法测试原理,能应对拐点高达45KV的CT测试。

  ★ 中文动态图形界面,无需参考说明书即可完成接线、设置参数:动态显示参数设置,根据当前所选的试验项目自动显示其相关参数;动态显示帮助接线图,根据当前所选试验项目,显示对应的接线图。

  ★ 6.7寸图形透反式LCD,阳光下清晰可视。

  ★ 采用旋转光电鼠标操作,操作简单,快捷方便,易掌握。

  ★ 面板自带打印机,可自动打印生成的试验报告。

  ★ 测试结果可用U盘导出,程序可用U盘升级,方便快捷。

  ★ 装置可存储2000组测试数据,掉电不丢失。

  ★ 配有后台分析软件,方便测试报告的保存、转换、分析,可以用于试验数据的对比、判断与评估。

详细参数

  互感器测试类型:保护类CT/PT;计量级CT/PT;暂态级CT/PT

  测量输出:0~180Vrms,12Arms,36A(峰值)

  电压测量精度:±0.02%

  CT变比测量范围:1~30000 精度:±0.02%

  PT变比测量范围:1~10000 精度:±0.02%

  相位测量精度:±5min 分辨率:0.5min

  二次绕组电
