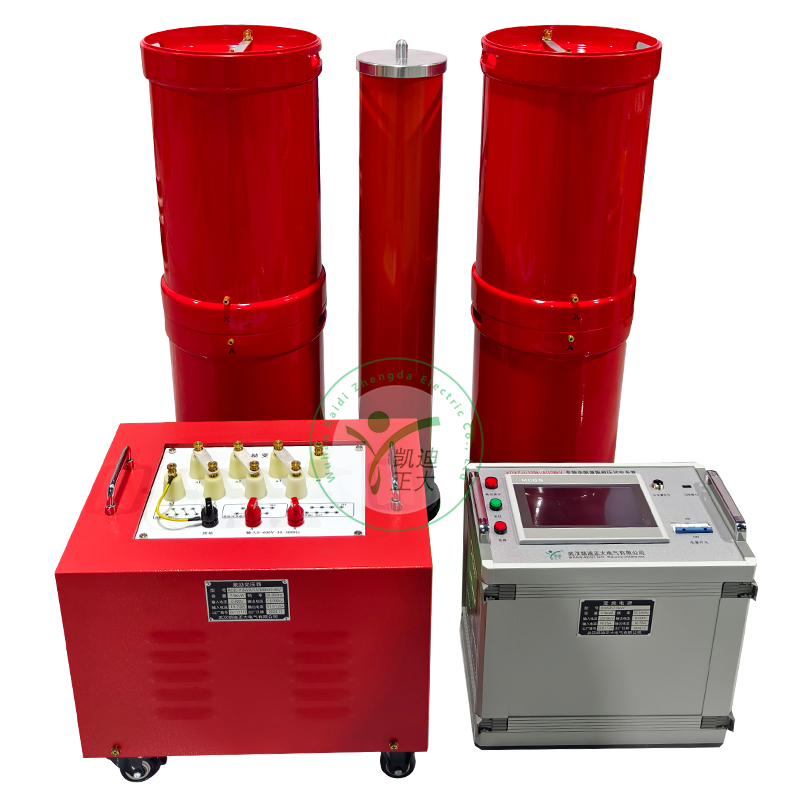

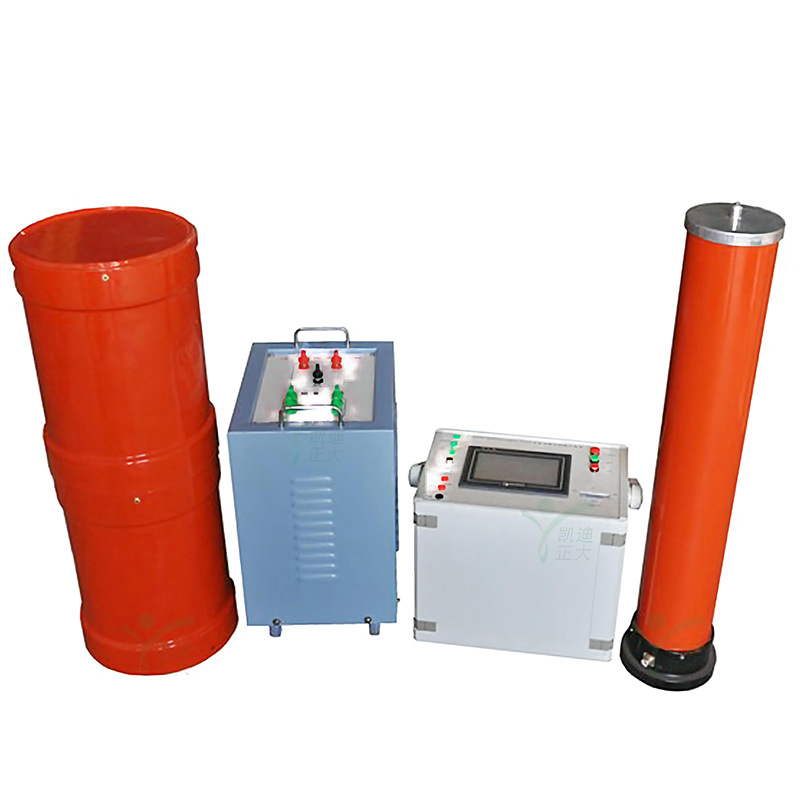

KDXZ变频谐振耐压试验装置

参考标准: GB50150-2006 , DL/T849.6-2004

相关信息: KDLJ-40雷电冲击试验装置

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

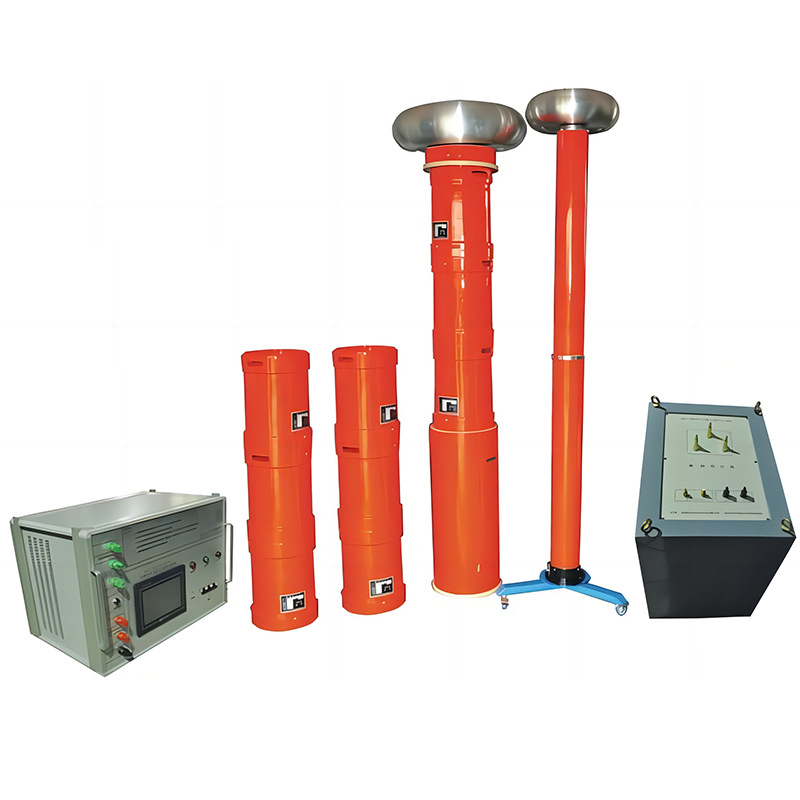

  KDXZ-950变频串联谐振试验装置采用多级叠加的方式,多台电抗器可并联、串联使用,分压器既用来测量试验电压,也可以作为小电容量试品的补偿电容,使得谐振频率可以在30~300Hz范围内完成多种电力设备的交流耐压试验。变频串联谐振基本原理是采用可调节(30--300Hz)串联谐振试验设备与被试品电容谐振产生交流试验电压。

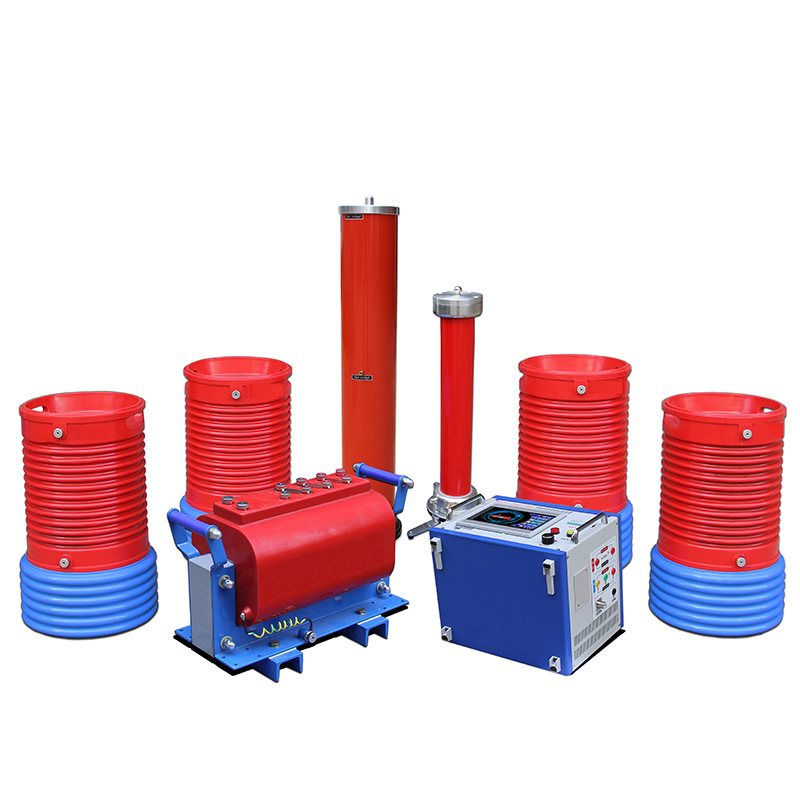

  变频串联谐振由变频电源、激励变压器(也可称为励磁变压器)、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品上,用于测量被试品上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。

产品特点

  1、所需电源容量大大减小,试验所需的电源功率只有试验容量的1/Q。

  2、体积小,重量轻,一般为普通试验装置的1/3-1/5;

  3、谐振电源调频及功率元件使用日本进口的优质元器件,设计的是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿。

  4、变频电源保护功能强,稳定性好;具备具备自动(自动调谐、自动升压)、手动(手动调谐、手动升压)以及半自动(自动调谐、手动升压及手动调谐、自动升压)的多种工作模式,可实时切换使用;,操作方便;采用220V或380V单相电源,方便现场取电。

  5、配置灵活,扩展功能强。谐振电抗器采用多只方式,积木式组合,可串可并,满足多种试品的试验要求,更方便现场使用。

  6、大屏幕触摸LED液晶彩屏和外接鼠标直接完成各种参数的设置,试验结果可保存、打印、上传、回查等。

详细参数

  1、激励变压器15kVA/4/8/16kV/0.4kV 1台

  额定容量:15kVA;

  输入电压:0~400V,单相;

  输出电压:4/8/16kV

  结 构:干式;

  重 量:约58kg;

  2、变频电源15kW/220/380V 1台

  额定输出容量:15kW

  工作电源: 220/380±10%V(单/三相),工频

  输出电压:0~400V,单相,

  额定输入电流:37.5A

  额定输出电流:37.5A

  电压分辨率: 0.01kV

  电压测量精度:1.5%

  频率调节范围:30~300Hz

  频率调节分辨率:≤0.1Hz

  频率稳定度: 0.1%

  运 行 时 间:额定容量下连续60min

  额定容量下连续运行60min元器件最高温度≤65K;

  噪 声 水 平:≤50dB

  1)变频电源的放置为纵向和横向,特别适合现场操作及观察;

  2)内外部具备特殊减震橡胶支撑脚和保护铝箱,可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性;

  3)参数显示:触摸或外接鼠标大屏幕液晶界面显示系统可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容,电感,频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性;

  4)参数设置:大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置,可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择;

  5)试验模式:触摸屏和外接鼠标操作,有自动、半自动、手动三种运行状态。具备升压、调谐(含手动、自动)、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等;

  6)保护功能及其信息提示:具备高压过压保护、低压过流、过流保护,以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能;

  7) 数据存储功能:试验结果保存(手动保存)、打印、上传、回查等

  ① 试验结果:手动或自动试验完毕后,在试验结果界面中可显示出试验时的详细参数,当试验发生中断时,可提示中断状态。可将参数保存在存储器中,该存储器为非易失存储器,可保存50次试验记录;

  ② 数据查询:可将已保存的试验结果数据显示到屏幕上,同时具有USB接口,可将数据输出打印或利用设备所携带打印机打印;(打印机属客户自选,若客户有此需求,须在合同中予以特别写明)

  8)自动稳压功能:系统根据设定的试验电压或手动升压结果,自动跟踪并维持稳定的试验电压,电压稳定度可达1.0%;

  9)调频范围及频率分辨率均可设定:调频范围可设为30~300Hz、45~100Hz、200-300Hz、按需设置,可加快调谐过程;频率分辨率根据需要,可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz,在调谐效率与调谐精准度之间取得优化平衡;

  10)频率调节分为粗调和细调,并可自动寻找试验谐振点,保证谐振频率在试验过程中不发生漂移;

  P)重 量:约18kg;

  3、高压电抗器45kVA/45kV 6节

  额定容量:45kVA; 额定电压:45kV;

  额定电流:1A; 电 感 量:90H/单节;

  品质因素:Q≥30 (f=45Hz) 结 构:干式;

  连续工作时间:60min重 量:约45kg;

  4、电容分压器270kV/500pF 1套

  额定电压:270kV; 高压电容量:500pF

  介质损耗:tgσ≤0.5%; 分 压 比:3000:1

  测量精度:有效值1.5级; 重 量:约26kg;
