  • KD-110输电线路工频参数测试仪
  • KD-110输电线路工频参数测试仪
产品编号: 00131

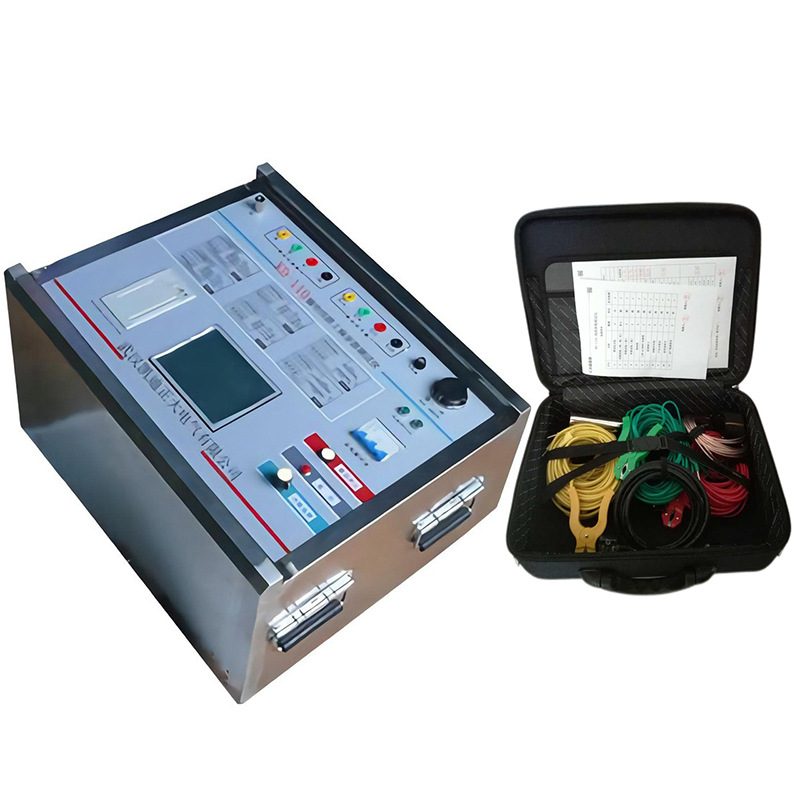

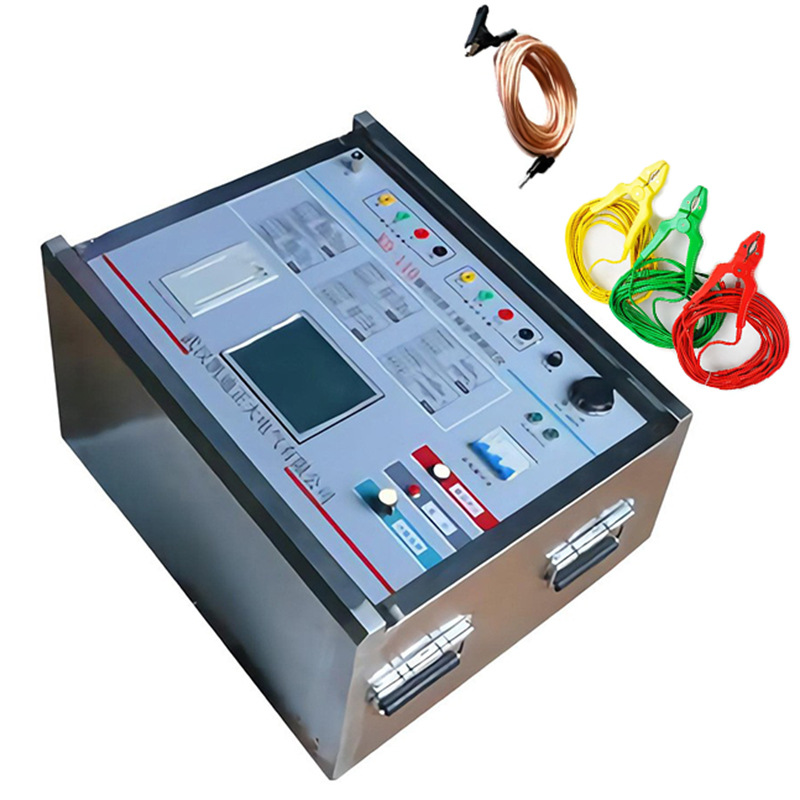

KD-110输电线路工频参数测试仪

  • 销售热线: 027-83551828/83551858
  • 图文传真: 027-83551868
  • 技术支持: 15802742463
  • 参考标准: GB50150-2006,DL/T559-94
  • 浏览次数:
在线咨询

产品概述

  在传统的输电线路工频参数测试中,采用三相自耦变和大容量隔离变压器提供测试电源,通过电力计量用的CT和PT作电信号变换,最后用指针式的高精度电压表、电流表、功率表测量各个电参数,最后计算得到输电线路工频参数测试结果。使整套试验设备体积大,重量大,需要吊车配合工作,十分不利于现场测量,而且由于测试电源为工频电源,极易与耦合的工频干扰信号混频,带来很大的测量误差,需要大幅度提高信噪比,这对电源的容量和体积又进一步提高。

  KD-110输电线路工频参数测试仪能够准确测量各种高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设的工频参数(正序电容、正序阻抗、零序电容、零序阻抗、互感和耦合电容等),完全满足《110千伏及以上送变电基本建设工程启动验收规程》、DL/T559-94《220-500kV电网继电保护装置运行整定规程》、《GB50150-2006》的规定要求。

  仪器采用一体化结构,内置变频电源模块,可变频调压输出电源。采用数字滤波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。

产品特点

  1、快速准确的完成线路的正序电容、零序电容、正序阻抗、零序阻抗等参数测量,同时还可以测量线路间的互感电抗和耦合电容测量;

  2、抗干扰能力强,能在异频信号与工频信号比为1:10的条件下准确测量;

  3、外部接线简单,仅需一次接入被测线路的引线线就可以完成全部的线路参数测量;彻底解决现有测试手段存在的测试接线倒换繁琐、干扰、稳定度、精度等方面的问题。

  4、仪器以高速单片机为内核,实现测试电源、仪表、计算模型一体化,将一卡车的设备浓缩为一台仪器。

  5、仪器采用320*240大屏幕点阵液晶显示,美国进口旋转鼠标操作,嵌入式汉字微型打印机打印结果,操作十分简便;

  6、仪器测试过程快捷,仪器自动完成测试方式控制、升降压控制和数据测量计算,并打印测量结果,一个序参数的测量为一分钟完成,试验时间缩短,工作量大大减少,20分钟内可完成传统方法两个小时的工作量;

  7、测量精度高,仪器本身提供三组接近工频的异频电源(42.5Hz/57.5Hz 45Hz/55Hz 47.5Hz/52.5Hz)可供选择,轻松分离工频及杂波干扰,有效地实现小信号的高精度测量;

详细参数

  1、仪器供电电源:三相,AC380V±10%,10A,50Hz

  2、异频电源特性:最大输出电压:三相,AC200V(有效值)

  3、输出最大电流:10A

  4、输出信号频率:45/55Hz;47.5H/52.5Hz;干扰电流:<40A

  5、电容测量范围:0.1-50μF精度:0.01μF

  6、阻抗测量范围:0.5-400Ω精度:0.01Ω

  7、阻抗角测量范围:0°-360°精度:0.01°

  8、外形尺寸:535mm*435mm*360mm(不含移动轮子);

  9、重量:61KG

  10、抗干扰参数:

  干扰电压:接入仪器测试电源后的纵向感应电压<350V;

  干扰电流:线路首末两端短接接地时<40A;

  能在仪器输出信号与干扰信号比为1:10的条件下稳定准确完成测试。

  11、仪器使用环境:

  环境温度:-15℃—+40℃

  相对湿度:<90%
