  • “迈巴E”KDZD300C电缆外护层接地电流带电检测系统
  • “迈巴E”KDZD300C电缆外护层接地电流带电检测系统
产品编号: 00139

“迈巴E”KDZD300C电缆外护层接地电流带电检测系统

参考标准: DL/T911-2004、KDZD300A、“迈巴E”

相关信息:无相关信息

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

  “迈巴E”KDZD300C电缆护层环流在线监测系统,35kV以上的电缆主要采用带有金属护层的单芯电缆。因单芯电缆金属护层与芯线中交流电流产生的磁力线相铰链,使其两端出现较高的感应电压,故需采取合适的接地措施,使感应电压处在安全电压范围内(通常不超过50V,有安全措施时不超过100V)。通常短线路单芯电缆的金属护层采用一端直接接地和另一端经间隙或保护电阻接地的方式;长线路单芯电缆金属护层则采用三相分段交叉互联两端接地的方式。不论采用哪种接地方式,良好的护层绝缘都是要的,当电缆护层绝缘发生损伤时,将使金属护套多点接地,从而产生护层循环电流,增加护套的损耗,影响电缆的载流能力,严重时甚至使电缆严重发热而烧毁。同时,保证高压电缆线路金属层护套直接接地点的接地良好也十分重要,如果接地点由于各种原因不能有效接地,那么电缆金属护套的电位就会急剧升到几千伏甚至上万伏,很容易把电缆外护套击穿并在击穿点持续放电,造成电缆外护套温度升高甚至着火燃烧。

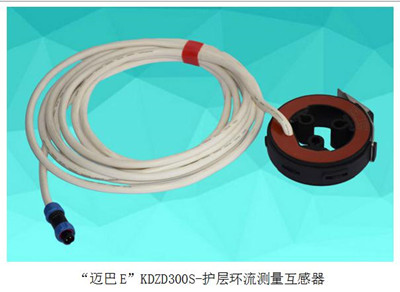

  “迈巴E”KDZD300C电缆外护层接地电流带电测试系统是我公司较新开发的电缆电流测试仪器,通过钳型电流互感器对电缆外护层接地电流取样,检测电力电缆运行中的各项交流电气参数。

  电缆金属护套须正确接地,利用大地将电缆金属护套限制在允许接地电位上,一旦金属护套出现多点接地与大地形成回路后,环流显著增加,产生较大接地电流。因此,检测金属护套电流,可以实现单芯电缆金属护套多点接地故障的检测。

  电缆外护层接地电流测试仪别称:电缆外护层接地电流诊断仪、数字式泄漏电流钳型表、电缆外护层接地泄漏电流测试仪、高压电缆外护层接地电流测试仪、电缆外护层接地泄漏电流测试仪、电缆外护层接地泄漏电流检测仪、电缆外护层接地电流检测仪、高压泄漏电流钳型表、电缆泄漏电流钳型表、电缆接地泄漏电流钳型表、电缆接地泄漏电流钳型检测仪等。

产品特点

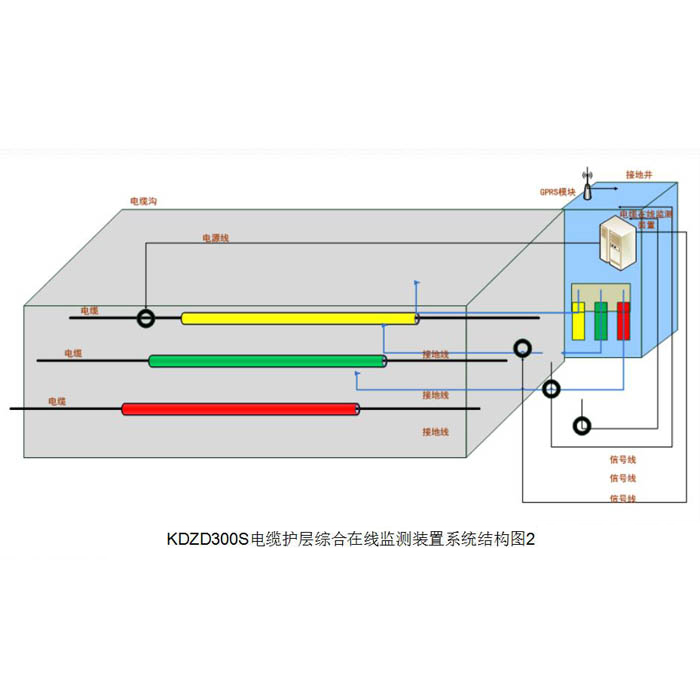

  “迈巴E”KDZD300C电缆护层环流在线监测系统主要功能特点如下:

  1、实时采集如下电流数据:三相每相护层接地电流,总接地电流;任意一相主缆运行电流;

  (2)具备CAN通信接口,可接入温度振动传感器对电缆接头的温度和振动状态进行监测;

  (3)具备一路RS485接口,可接入其他监测设备;

  (4)具有多种通信方式:

  “迈巴E”KDZD300C型:采用GPRS或CDMA(订货时选择)无线通信方式;

  “迈巴E”KDZD300S型:内部集成工业级以太网交换机,具备一路以太网电口可接入其他监测设备;具备两路100M光纤接口与监测后台通信,支持环网冗余技术,支持多种环网结构,自愈时间<20ms;

  (5)装置具备暂态录波功能;

  (6)装置内部具备16G大容量存储空间,可储存长时间历史数据;

  (7)装置支持远程维护和升级;

  (8)装置采用低功耗设计,支持多种电源输入:;

  “迈巴E”KDZD300C220VAC/DC供电;

  “迈巴E”KDZD300S感应取电;特殊的感应取电设计,内置超级电容储能,极小的电缆本体运行电流(10A)即可满足装置间歇性工作,主缆停电后仍具备1次以上数据上传能力;具有完善的过热、过载、大电流限流保护措施,承受一次持续长时间工作电流1000A,耐受冲击电流31.5kA;

  2、装置全部采用工业级元件,内部电路采用三防处理,具有良好的可靠性、稳定性。

  3、配备win8系统的平板电脑、阳光下可清晰显示。使得运算速度加快,设置方便,人机交互界面友好。

  4、采用FPGA硬件采样技术、程控放大技术,使得采样速率提高,可以真实采集到原始电流信号,并且测试结果稳定、可靠,可有效滤除高频干扰。

  5、运用FFT变换、数字滤波等算法进行数据处理。软件具有设备管理、数据库管理等各项功能。

  6、内部带高效锂离子电池及数据无线传输技术,特别适合无电源场合,现场测试相当方便。

  7、配套上层设备管理软件,具备设备及历史数据管理、查询、导入等功能。

  8、特征数据、波形同屏显示。

详细参数

  1、交流电流(50/60Hz):200mA/2/20/200A

  读数的±1.5%±2位(200mA/2A/20A)

  读数的±2±2位(20~200A)

  2、交流电流(WIDE):200mA/2/20/200A

  读数的±1%±2位(200mA/2A/20A)(50/60Hz)

  读数的±2±2位(20~200A)

  3、导体尺寸:最大52mm

  4、安全标准:IEC61010-1CAT.Ⅲ,300VIEC61010-2-032

  5、外界磁场影响Φ15mm100A:最大交流10mA

  6、频率响应:10Hz~1kHz

  7、输出:交/直流200mV时读数2000

  8、耐压:3000V一分钟

  9、电源:6F22(9V)×1

  10、体积:250(L)×130(W)×50(D)mm

  11、重量:约570克
