为了检验蓄电池组的可备用时间及实际容量，保证系统的正常运行，需要对蓄电池组进行核对性放电测试。以前的放电设备主要有可变电阻、电阻盘、碳棒、水槽等，需要人工调节放电电流，控制精度低，劳动强度大。

　　武汉凯迪正大电气有限公司经多年努力，研制成功直流系统综合测试仪，该装置的一个主要的功能就是对蓄电池组进行自动恒流放电。装置可自动连续调控放电电流，实现定电流恒流放电。在放电过程中，当组端电压或单体电压(配套有线或无线蓄电池测试系统时)跌至设定的下限值，或设定的放电时间到，仪器自动停止放电，放电中实时显示放电电流、电压、时间及放电曲线并将数据保存在设备中，并可通过U盘上传到PC机。装置配有生成*.xls报告的软件，可对放电数据进行查询、分析和报表输出。

　　直流系统综合测试仪在对蓄电池组进行放电测试时，还与无线蓄电池单体测试系统配套使用，通过远距离无线连接方式实现对单体电池电压的监测，并对放电过程进行自动控制。

　　本仪器是集放电、检测和通讯一体化的蓄电池容量测试系统。采用线性连续可调自动控制电路，按照用户编程的方式在恒流的模式下自动完成测试，是蓄电池季检、年检、工程验收的好工具。

　　采用本仪器进行核对性放电时，应先将运行中的蓄电池退出运行，静置24小时，放电电流控制在0.1C，仪器自动对整组电压和单节蓄电池电压进行记录。

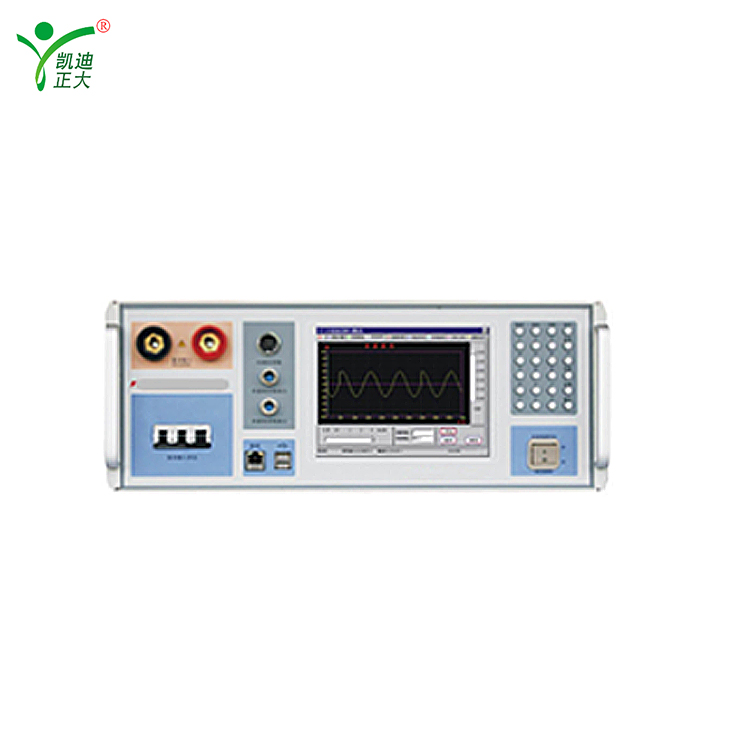

　　1、直流综合测试仪主机：

　　功能全：(1)可作为直流充电装置工作特性测试仪，测试充电装置的稳压精度、稳流精度、纹波系数以及电压、电流整定误差

　　(2)可作为蓄电池组负载测试仪(放电仪)，测试蓄电池组容量和放电曲线

　　(3)蓄电池组充电时监测充电过程，测试整组和单节的充电曲线

　　(4)连接单节蓄电池无线监测系统，监测每节电池放电充曲线，也可作长期运行监视

　　可以自动调节充电机的AC380V电源电压和直流负载功率，实现自动测试和计算各种电源电压和负载功率组合时充电机的稳压精度、稳流精度及纹波系数

　　可以测试DC110V和DC220V的充电机的稳压精度、稳流精度及纹波系数

　　可以直接显示调节和测量过程的电压和电流变化曲线图，直观观察稳压和稳流过程

　　可以示波器方式显示纹波波形图，观察直流叠加纹波情况，显示直流平均值、纹波有效值、峰值、纹波系数实时值

　　带有高新的三相电子式自动交流调压器，用于调整充电机AC380V电源电压

　　采用新型负载，调节精细稳定，实现高精度连续可调的恒流放电

　　可并接恒流负载模块，以满足更大放电电流的要求

　　自动停止和暂停功能：整组电池电压低于设定值、单节电池电压低于设定值或设定的放电时间到时自动停止，放电过程中可手动暂停试验

　　放电过程整组各项参数、放电曲线，单节电池电压、放电曲线和棒图均可显示并自动保存在设备中，掉电不丢失

　　内置高性能工控机，嵌入式Linux操作系统，大屏幕TFT彩屏，功能强，界面优美，图文并茂，可保存多组测试数据，通过U盘存取

　　多种控制方式：前台手动控制、远端网络控制、后台计算机控制

　　完善的计算机管理分析软件，可察看各时刻电池的各项参数、曲线、对比数据等，并生成报表

　　可靠的多种故障保护和自检，可靠性极高，体积小、重量轻、操作简单、携带方便

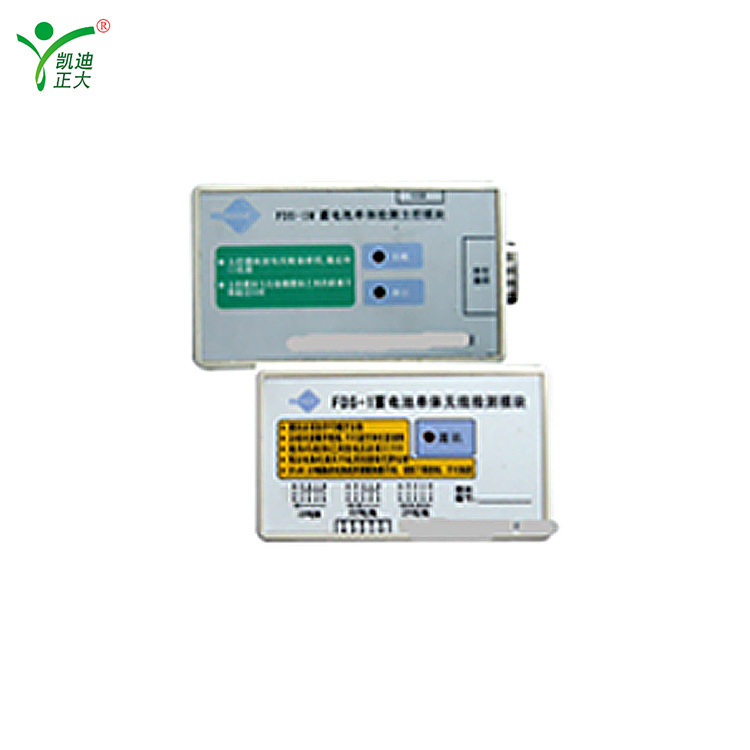

　　2、无线蓄电池测试系统

　　多个无线测量模块分布式测量各节电池的电压，安装接线方便，接线短

　　无线测量模块与主控模块之间采用蓝牙频段无线连接，无外露天线，通信可靠，无干扰

　　无线测量模块适应于2V~ 12V电池(2V，6V，12V兼容)

　　大多数测量模块的地址码均可随意修改，以满足模块故障等特殊情况下的使用需要，发射频率符合国家规定。

　　测量模块精度高、功耗低、全塑件、体积小、重量轻、使用方便、安全可靠

　　每个测量模块可同时测量最多达4节电池，整组监测电池总节数达120节

　　无线主控模块具有RS232和USB通讯接口，可与计算机、测试仪主机或其它设备进行通讯和控制

　　无线蓄电池测试系统亦可独立使用，在线监测各电池充电及浮充电运行状态

　　完善的计算机管理分析、控制软件，可实时显示测量数据及曲线并可进行数据查询和报表输出

　　主控模块与PC机或放电仪之间采用MODBUS标准通信协议，兼容性、开放性好。

　　1、 充电机特性测试 可自动测试220VDC和110VDC直流充电装置在各种允许的交流工作电源和直流负载情况下的稳压精度、稳流精度、纹波系数、纹波波形参数。

　　2、 蓄电池组放电 可作为蓄电池组放电仪自动测试蓄电池组的容量和放电曲线，包括整组蓄电池和每节电池的放电曲线。

　　3、 蓄电池组充电监视 蓄电池组充电时可监视充电过程，测量整组电池和单节电池的充电曲线。

　　4、 无线监测单节电池 可在放电和充电过程中用无线通信方式监测每节电池的电压和放电曲线，并可在某节电池低于下限时自动报警并暂停放电以及继续放电。

　　武汉凯迪正大电气有限公司位于九省通衢的江城之都的武汉市，始建于2003年1月，公司生产经营范围：电力仪器仪表。主要产品有继电保护测试系列、大电流发生器、高压试验仪器、互感器测试仪器、变压器测试仪器、接地电阻测试仪器、高压开关测试仪器、避雷器测试仪器、三倍频发生器、直流高压发生器、模拟开关、SF6检漏仪、微水测量仪、高压数字兆欧表、水冷式发电机绝缘电阻测试仪等。

　　武汉凯迪正大电气有限公司以“诚信、质量、科技”作为企业文化，面向电力行业的广大用户，不断开拓进取;先后于湖北大学电力系、华北电力大学、青岛大学、武汉电力工程学建立技术合作。公司已拥有电力部电力设备及仪表质量检测中心检验鉴定、ISO9002质量体系认证及产品质量认证、质量服务AAA级企业、计量器具制造定点企业。产品主要在全国二十多个省市成功运行，赢得广泛赞誉。

　　KDZD887系列FDT-220/110直流系统综合测试仪注意事项?

　　答：1、注意本仪器在进行放电试验时 须接上外部电压检测线，电压检测线没夹紧或夹反将影响电压的检测。这是因为：在很大电流放电时，放电的电流导线会产生电压降，影响电压测量精度，为消除该电压降引起的误差，需将外部电压检测线直接连接电池组两端，另一端航空插头插入仪器面板“外部电压检测”插座，直接测量电池组端电压。
