  • KDJB-802微机继电保护测试仪
  • KDJB-802微机继电保护测试仪
产品编号: 0020

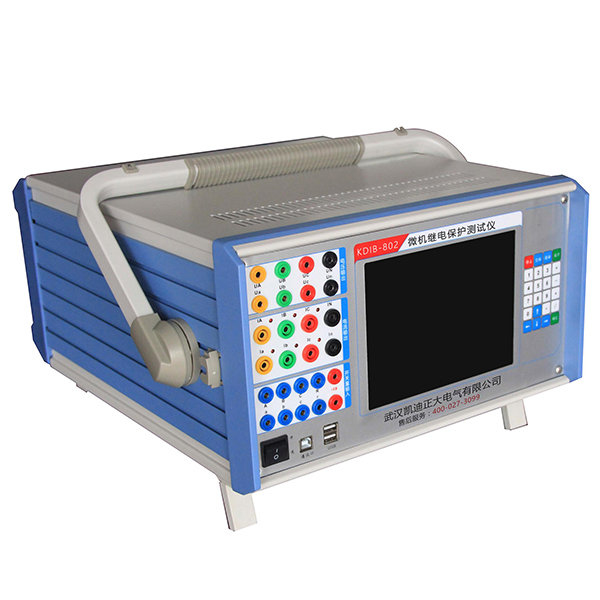

KDJB-802微机继电保护测试仪

参考标准: 凯迪KDJB系列,继保之星KDJB

相关信息:KDJB-802C继电保护综合测试仪

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

  KDJB-802微机继电保护校验仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上,广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代新的的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。它采用单机运行,亦可联接笔记本电脑运行的新的结构。主机内置新一代高速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放,自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机操作即已具有很强的功能,可进行大多数试验,联接电脑运行则具有操作功能。具有大型测试仪优越的性能、新的的功能,又具有小型测试仪小巧灵活、操作简便、可靠性高等优点,性能价格比高。是继保工作者得心应手的好工具。

产品特点

  1、标准的4相电压3相电流输出 具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或某一电压值的情况输出。

  2、单机操作方便 单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、长久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。

  3、双操作方式,联接电脑运行 通过Windows平台上的中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。

  4、软件功能强可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。

  5、开关量接点丰富 7路接点输入和3对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。

  6、大屏幕LCD显示屏 本机采用320×240点阵大屏幕高分辨率图形液晶显示屏,操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。

  7、自我保护 采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。

  8、专用直流电源输出 装置设有一路110V 及 220V专用可调直流电源输出。

  9、性价比高 属于跨专业联合设计产品,综合了多专业的高新科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

详细参数

  输出精度:0.5级

  相电流输出(有效值):0~40A

  三并电流输出(有效值):0~120A

  相电流长时间允许工作值(有效值):10A

  相电流最大输出功率 : 420VA

  三并电流最大输出时最大输出功率:900VA

  三并电流最大输出时允许工作时间:10s

  频率范围(基波):20~1000Hz

售后保障

  武汉凯迪正大电气有限公司位于九省通衢的江城之都的武汉市,始建于2003年1月,公司生产经营范围:电力仪器仪表。主要产品有继电保护测试系列、大电流发生器、高压试验仪器、互感器测试仪器、变压器测试仪器、接地电阻测试仪器、高压开关测试仪器、避雷器测试仪器、三倍频发生器、直流高压发生器、模拟开关、SF6检漏仪、微水测量仪、高压数字兆欧表、水冷式发电机绝缘电阻测试仪等。

  武汉凯迪正大电气有限公司以“诚信、质量、科技”作为企业文化,面向电力行业的广大用户,不断开拓进取;先后于湖北大学电力系、华北电力大学、青岛大学、武汉电力工程学建立技术合作。公司已拥有电力部电力设备及仪表质量检测中心检验鉴定、ISO9002质量体系认证及产品质量认证、质量服务AAA级企业、计量器具制造定点企业。产品主要在全国二十多个省市成功运行,赢得广泛赞誉。

相关问答

  1、投入配电箱配备的继电保护试验设备有哪些?

  答::KDJB-A三相继电保护测试仪单机可以做交流试验,直流试验,低周同期,时间测量,功率阻抗,差动试验,叠加谐波,整组试验,阻抗阶梯,零序保护,系统设置等试验项目,继电保护综合试验台(KDJB-702三相继电保护测试仪)。

  别称:微机继保仪、三相继电保护测试仪、三相继保测试仪、三相继电保护校验仪、三相继保校验仪、继保仪、六相微机继电保护测试仪、数字继保仪、光数字继保测试仪、G
