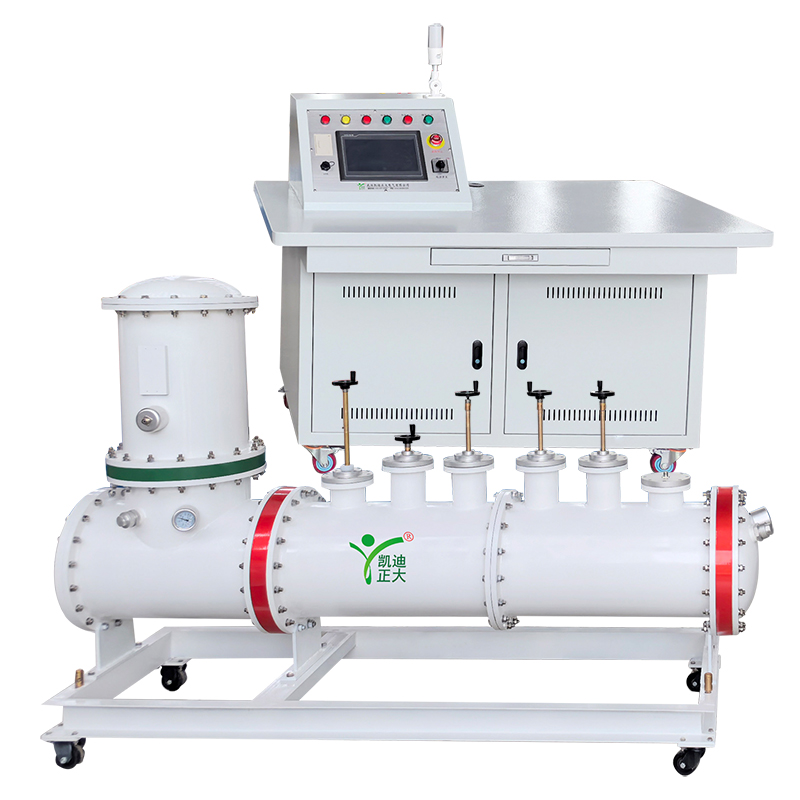

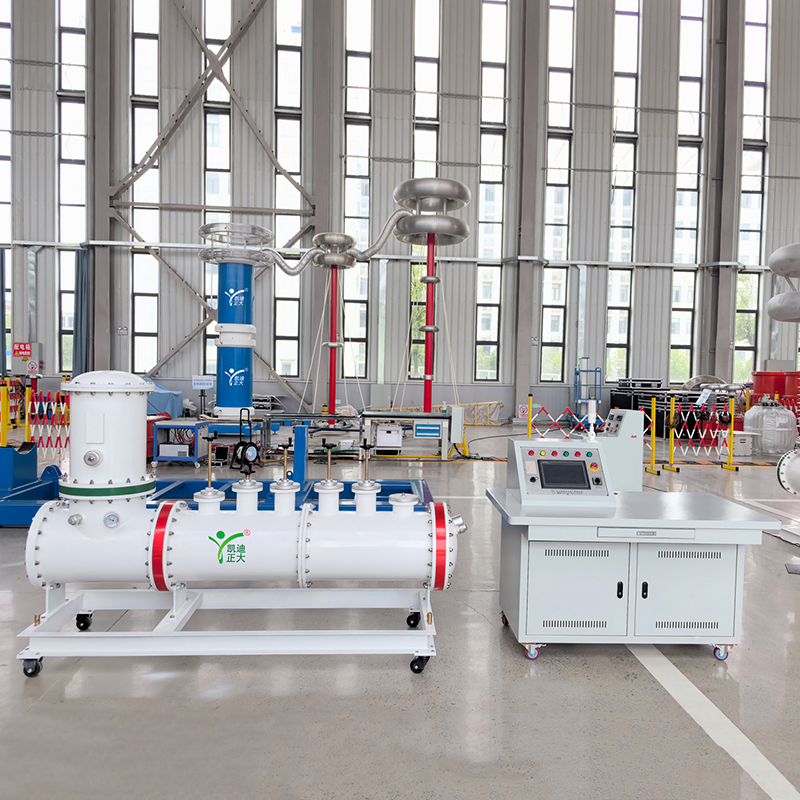

KDZD-GTU-PD808 局部放电模拟装置，是模拟35-220kV GIS设备运行时局部放电的仿真科研设备。可为脉冲电流、特高频、超声波、高频、SF6 气体分析等技术检测提供试验。完全满足《DL/T 417-2019 电力设备局部放电现场测量导则》 、《GB/T 7354-2018 高电压试验技术 局部放电测量》 、 《DL/T 1694.1—2017 特高频局部放电在线监测装置》的要求。

KDZD-GTU-PD808 局部放电模拟装置具有局放小、体积小、重量轻、不受气候变化的影响、使用极为方便等优点，是电网局放检测试验、科研教学、GIS制造、局放仪厂家所必需的设备。

工作原理：

自带无局放高压源，在额定电压下局放量 ≤3pC。在带电工作模式下可任意选择放电种类，控制各放电信号的起始电压、熄灭电压和放电强度。通过传统局放测试设备及无线传感局放测试设备，测试 GIS 尖端、悬浮、气隙、颗粒、沿面等放电类型，多种放电可复合产生，可为脉冲电流、特高频、超声波、高频、SF6 气体分析等技术检测提供试验。

工作环境：

1. 环境温度：－10℃~ 50℃、适用于户外/户内、可长期户外运行。

2. 防护方式：配备户外防雨罩、具备防尘，防雨。

3. 相对湿度：≤90%RH

4. 海拔高度:  ≤5500 米

1. 该设备体积小可用狭小的空间；

2. 组件重量轻，方便运输；

3. 具有能够承受长距离运输的坚固耐用结构；

4. 可以在无屏蔽试验环境下完成各种试验；

5. 所有高压部分全部封装在密闭的空间中保证了试验人员的高安全性；

6. 宽范围的应用，加装套管能进行常规设备的耐压试验；

7. 内置高压测量和局放耦合电容器；

8. 全套设备局放小于 3pC.保证试验数据的准确性；

9. 局部放电测量能用脉冲电流法测量，也能用高频测量方法。

10.完成在SF6气体和空气中的局部放电模拟试验。

设备名称：局部放电模拟系统

规格型号：KDZD-GTU-PD808

高压单元

额定高压电压：100kV

额定工作频率：50Hz

局部放电量：≤3pC，在额定电压下

测量电压：100V

绝缘介质：SF6气体

充气压力：0.35MPa

充气温度：25℃

补气压力：< 0.25MPa

年泄漏率：≤1%

控制系统 (内含隔离变压器）

额定容量：5kVA

输入电压：220V

输入电流：22.73A

输出电压：0~250V

输出电流：20A
