KDYDQW-50kVA/250kV SF6无局放试验装置满足110kV高压电气设备的交流耐压和局部放电测量测试要求，特别是电气设备制造厂对出厂设备局部放电测量的试验要求。别名：局放试验变压器、局部放电工频试验变压器、局放高压试验变压器、局放高压试验装置。

　　本装置由无局放试验变压器(内置高压测量、无局放保护电阻、耦合电容器)、隔离滤波变压器、无局放调压控制台组成。

产品优势：

　　SF6气体在均匀电场中绝缘强度高，且内置部件的设计消除了外部连接和杂散电容的影响，背景局放可做到很低(<1pC)，为高精度测量提供保障。

　　工作环境

　　(1)环境温度：-10℃～+50℃;

　　(2)相对湿度：≤90%RH;

　　(3)海拔高度: ≤1500米;

　　设备遵循标准

　　DL/T 848.3—2004 高压试验装置通用技术条件 第3部分：无局放试验变压器

　　GB/T 2681 电工成套装置中的导线颜色

　　GB/T 2682 电工成套装置中的指示灯和按钮的颜色

　　GB 4793.1 测量、控制和试验室用电气设备的安全要求 第1部分：通用要求IDT IEC6010-1：1990

　　GB/T11023—1989 高压开关设备六氟化硫气体密封试验方法

　　GB/T 12501.2—1997 电工电子设备按电击防护分类 第2部分：对电击防护要求的导则

　　GB/T 16927.2—1997 高电压试验技术 第2部分：测量系统EQV IEC 60060-2：1994

　　JB 8749—1998 调压器通用技术条件

　　JB/T 9641—1999 试验变压器

　　JJG 496—1996 工频高压分压器

　　装置组成

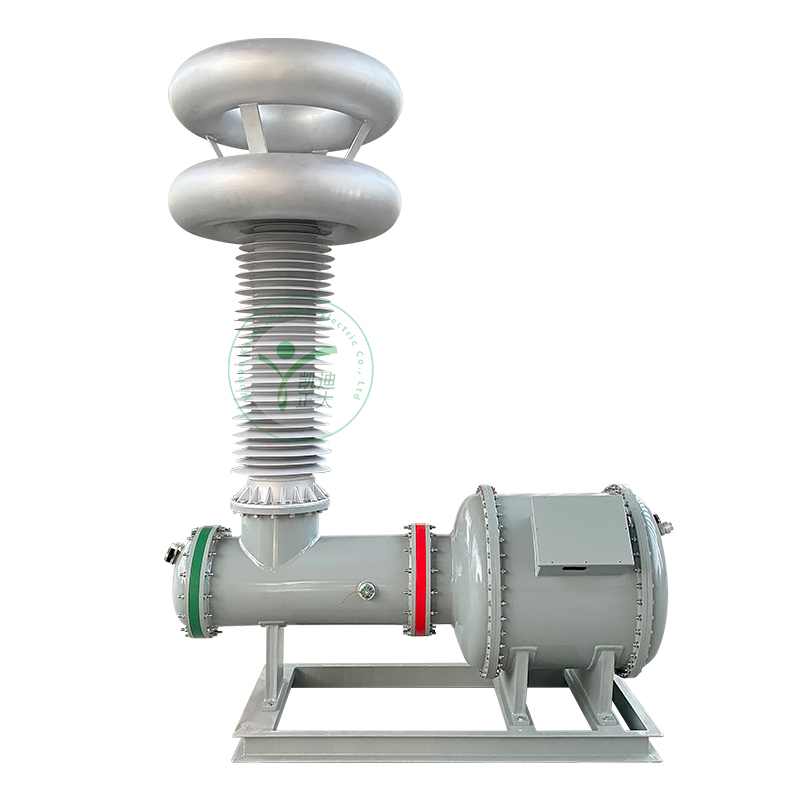

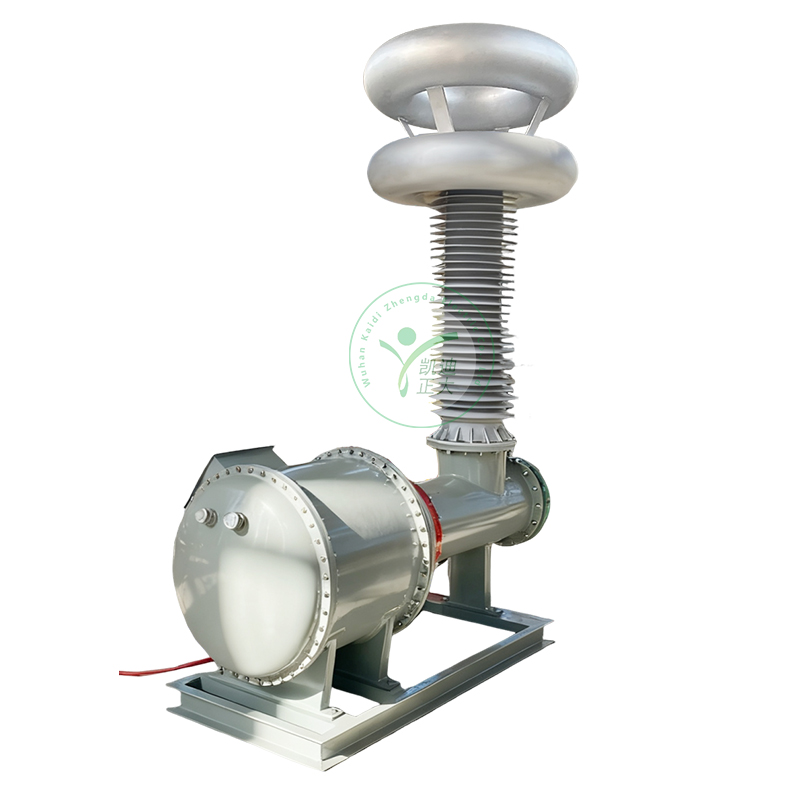

　　1、充气无局放试验变压器 KDYDQW-50kVA/250kV

　　2、无局放调压控制台 TC-50kVA/0.38kV

　　3、隔离滤波变压器 GLB-50kVA/400V

　　4、耦合电容器 内置OWF-250kV

　　5、无局放保护电阻 内置XR-250kV/2A

　　KDYDQW-50kVA/250kV/400V 1台

　　额定容量：50kVA 输入电压：400V

　　输出电压：0—250kV 输出电流：200mA

　　测量电压：100V

　　系统局放量:≤5PC, 额定电压下

　　测量精度：1.5%;

　　绝缘介质：SF6

　　尺寸：2180*900*2780mm，占地2180*900mm，总高2780mm

　　重量：总体854kg，其中本体822kg，均压环32kg;

　　过流能力：在110%In额定电流持续运行1min工况情况下，过电流对试验变压器绕组均不应造成热损坏和绕组变形

　　过压能力：在110%Un额定电压持续运行60s，不应造成试验变压器任何损坏

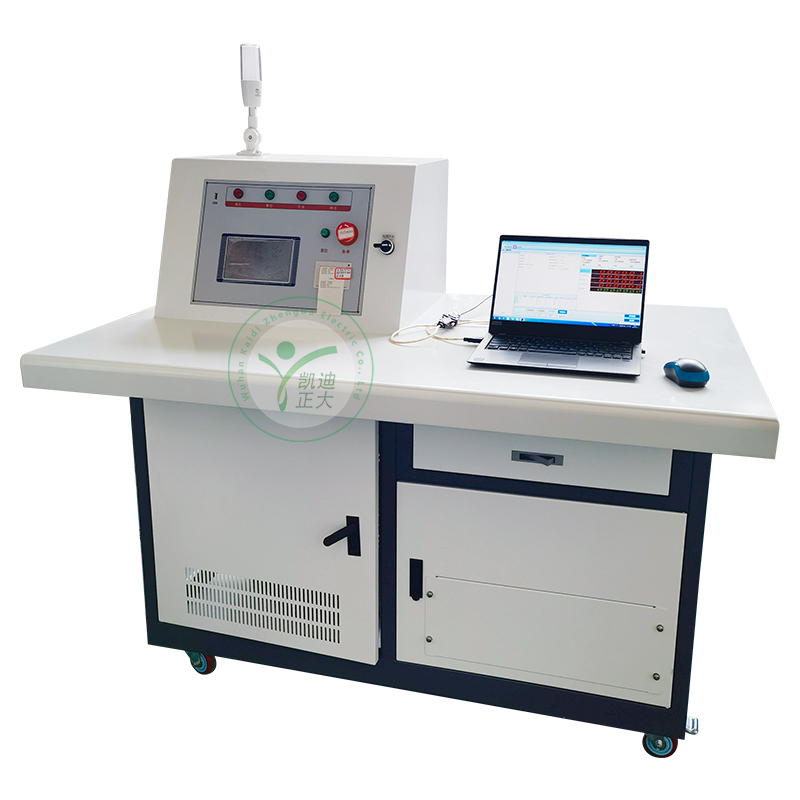

　　无局放调压器操作台：50kVA/380V

　　额定容量：50kVA

　　输入电压：AC 380V±10%,50hz;

　　输出电流：125A

　　输出电压：0—430V

　　隔离滤波变压器GLB--50kVA

　　隔离滤波装置，可以有效摒除电源中存在的杂波及各种干挠。

　　输入电压：400V±10% 输出电压：400V±10%

　　额定容量：50kVA 空载损耗≤5%

　　阻抗电压：≤5%

　　衰减效果：10kHZ-100kHZ≥ 20db，100kHZ-30MHZ≥ 60db

　　尺寸重量：长590mm*宽480mm*高630mm 。115kg

　　耦合电容器OWF-250kV

　　本装置采用内置耦合电容器。在进行局部放电测量试验时使用，内置部件的设计消除了外部连接和杂散电容的影响，背景局放可做到极低(<1pC)，为高精度测量提供保障。

　　额定电压：250kV;

　　电容量：400PF;

　　局放量：≤5PC，包含在整套装置中。

　　XR-250kV/2A无局放保护电阻

　　本装置保护电阻采用内置限流电抗器。在试品击穿短路时，能非常有效地限制短路电流的幅值和陡度。在频繁进行耐压试验(击穿风险存在)测试中，限流电抗器的可靠性和保护能力显著更强，能有效保护昂贵的试验变压器不受损坏。同时，内置部件的设计消除了外部连接和杂散电容的影响，背景局放可做到很低(<1pC)，为高精度测量提供保障。

　　额定电压：250kV;电流2A;

　　局放量：≤5PC，包含在整套装置中
