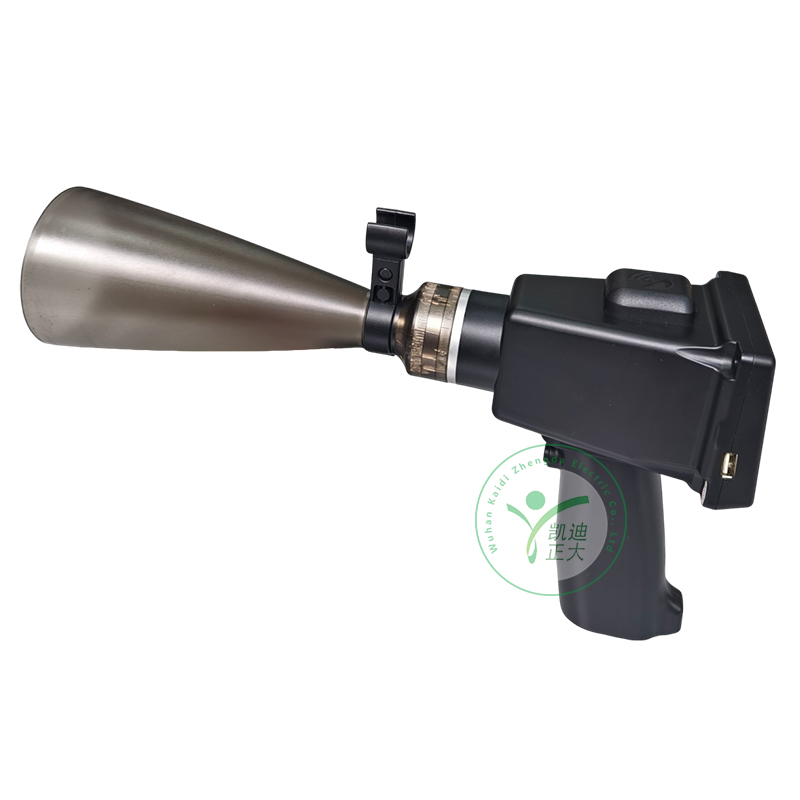

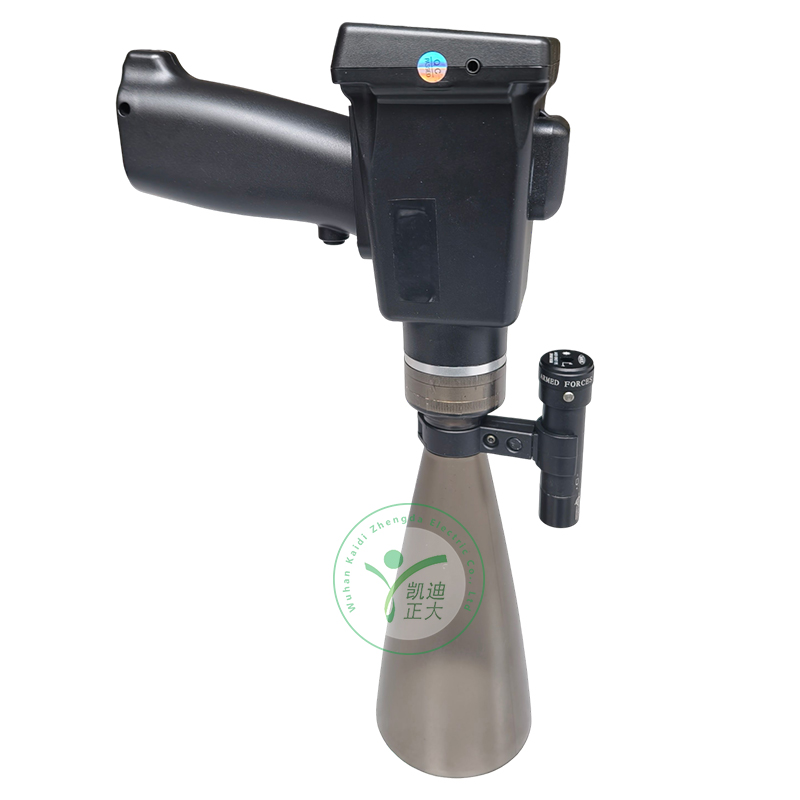

KDZD3088超声波线路局放在线诊断仪集我公司多项技术于大成，解决电网尤其是配电网的带电巡检问题。它采用精密高频超声传感器，收集并遴选110KV及以下电网故障放电时发出的特征声波。通过滤波对比，实现对缺陷的判断。本巡检仪灵敏度高，定位精准;完全按人体工程学原理设计，操作界面友好;抗干扰能力强，稳定可靠;支持低速车载巡检。

　　该仪器支持与手机、平板的实时通信，并可将采集到的实时数据同步到云端，真正实现前端检测，后方查看分析。是目前国内有效利用超声技术实现电力系统巡检的专业仪器。

应用范围

　　110KV及以下线路的刀闸、绝缘子、变压器、避雷器、电缆接头、金具等由于氧化、松动、污染、老化、温度、湿度等原因导致的局部放电。

　　110KV以下变电站开关柜、变压器、GIS开关的局部放电。电力线路因树枝、鸟巢、人工建筑等外在因素造成的异常。

　　火车、地铁接触网放电缺陷。

　　其它带电设备异常放电及电晕检测。

　　测量范围：-20-70dB

　　测量精度：±1dB

　　分辨率：0.11dB

　　灵敏度：最高可检测100pC以上放电量(不小于10cm)

　　信息输出

　　TFT液晶：320×240，真彩TFT，支持触控

　　耳机接口：3.5mm插孔、标配16Ω降噪耳机

　　USB接口：支持16G存储，可存储达160K组数据

　　有效距离

　　电压等级：10KV;检测距离：15m

　　电压等级：35KV;检测距离：35m

　　电压等级：110KV;检测距离：51m

　　显示模式：实时模式、瞬时模式、峰值保持

　　存储模式：数据DAT;音频WAV

　　使用条件

　　环境温度：-10～+50 ℃

　　相对湿度：≤90% RH

　　外观参数

　　体积：353*190*90(mm)

　　重量：约0.6KG

　　其他指标

　　信号转换器：灵敏度:-70dB ;光束发散角:72°; 电容:1900pF ;输入电压:10VAC ;接收中心频率:40kHz

　　录音：WAV格式;能录48KHz采样率的音频。录音时间可调，默认支持录音10秒

　　温湿度：温度：-40～120℃ ±0.5℃ ，湿度：0～100%RH ±4.5%RH

　　GPS：具有高达 50 个的并行通道，快速搜星;采用无源陶瓷天线，可直接接收 GPS 卫星信号;配备IPX接口，可扩展有源天线，适合车载时使用。冷启动最短仅需27S

　　CPU：采集速度：10K每秒;采集精度：16位AD

　　显示屏：3.5寸;触控屏;分辨率：320*240

　　系统电源：DC3.7V锂电池;容量约8000mAH;全载运行，可持续供电8小时;正常工作运行12小时;低功耗工作运行20小时;关机状态下功耗40uA。
