KDCT-120 高压电缆油水终端、油水终端技术方案

一、简介

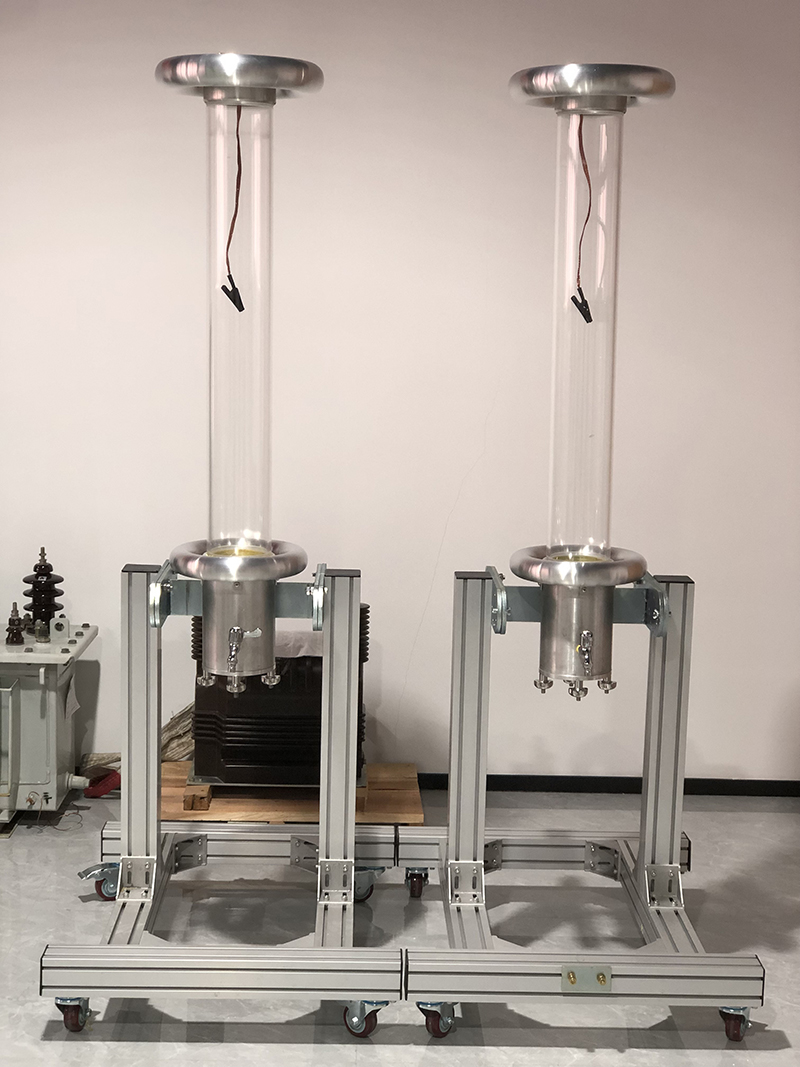

  KDCT-120 油水终端是武汉凯迪正大公司在总结了大量的现场试验经验的基础上，自行开发、设计的一种35kV及以下交联电缆4U0工频耐压和雷电冲击电压试验的简易试验终端。它由高性能透明绝缘管、电缆端头固定机构法兰、高压防晕屏蔽罩、电缆根部密封固定和放（进）水阀门组成，整机为落地式。性能优越，使用方便、安全可靠。

KDCT-120油水终端技术参数
  工频耐压：120kV
  冲击耐压：250kV
  形式：落地式移动式

KDCT-120油水终端.设备组成
  1、有机玻璃绝缘管 2 只
  2、上下屏蔽罩 2 套
  3、支架 2 套
  4、模具硅橡胶 5 升 1 桶
  5、说明书 1 份
  6、模具 2 只
  7、水管 1 根

二、适用标准
  GB/T 12706.3-2020 GB/T 31489.4-2020 《额定电压1kV(Um=1.2 kV)到35kV(Um=40.5 kV)挤包绝缘电力电缆及附件 第3部分：额定电压35kV(Um=40.5kV)电缆》

三、主要技术参数
  局放水平：0-100kV 时，小于 2pC
  工频耐压：0-120kV
  冲击耐压：0-250kV
  精度±（0.5%uΩ+2uΩ）。不确定
  准确等级：0.05～0.01 级

四、配套设施
  配套接外来自来水龙头的水管和接口。
  油水终端下段配备水龙头阀门。
  配套密封用泡沫塑料垫层1平方米。
  配套有机玻璃筒2只，上下法兰盘2套，移动支架两套。


五、产品特点：
  终端采用高性能透明绝缘管与专业高压防晕屏蔽罩设计，工频耐压高达120kV，冲击耐压达250kV，局放水平在0-100kV范围内小于2pC，确保试验数据准确可靠。设备整体为落地式结构，稳固且便于移动，适用于各类现场试验环境。
  终端配备电缆根部密封固定机构与防晕屏蔽罩，有效防止电晕放电与爬电现象，保障操作人员安全。下段设有水龙头阀门，支持外接自来水进行冷却与绝缘处理，密封材料配套齐全，确保试验过程中无渗漏、无放电风险。
  设备集成度高，安装便捷，配套包括绝缘管、屏蔽罩、支架、硅橡胶、模具及水管等全套组件，用户可按说明书快速组装使用。支持多种电缆规格（截面25~400mm²）测试，兼顾户内、户外及中间接头试验需求，适配性强。
  产品严格遵循GB/T 12706.3-2020等国家标准，电气性能优异，尤其在35kV与10kV电缆的局部放电控制方面表现突出。结构设计经多次现场试验优化，预留35kV升级空间，支持多组同时测试，提升试验效率。
  终端配套提供易损件与应力锥备件，减少维护停机时间。中间搭接优先采用弹簧连接方式，装卸方便，进一步增强了设备的实用性与耐久性。
