KDBZ-II 变压器变比测试仪是一款集成了现代智能化技术的专用电气测试设备，主要用于变压器、互感器（PT/CT）的变比、组别及极性测试。该仪器采用锂电池与交流自适应供电设计，配备高亮度彩色液晶屏与热敏打印机，具备数据存储与导出功能，尤其适合电力系统现场检测与设备维护。
在正式使用设备前，安全是第一要务。用户必须仔细阅读说明书中的安全章节，并特别注意以下事项： 电气安全：测试端子可能带电，接线与拆线时应确保设备断电或处于安全状态，防止电火花或触电。
接地保护：仪器必须可靠接地，接地端子应连接至现场干净的接地点。
环境安全：禁止在潮湿、易爆或充满腐蚀性气体的环境中使用。
专人操作：建议由具备电气知识的专业人员操作，非专业人员应在指导下使用。
使用前准备与连接1. 充电与开机
首次使用或长期存放后，应先使用配套充电器对内置锂电池充电至少3小时，直至指示灯转为绿色。充电过程中仪器仍可正常使用。开机前，请确保电源开关处于“○”位置，连接好接地线。
2. 测试线连接
仪器配备红、黑两组测试线，分别对应高压侧与低压侧。每组测试线含黄、绿、红三色夹钳，对应三相A/B/C或a/b/c。接线时应根据变压器类型选择相应连接方式：
单相变压器/PT：高压侧接红线的黄、绿钳，低压侧接黑线的黄、绿钳。
单相CT：二次侧接红线，一次侧接黑线。
三相变压器：高压侧A/B/C依次接红线黄/绿/红钳，低压侧a/b/c依次接黑线黄/绿/红钳。
注意：接线前应确认变压器处于断电状态，并清理接线端子，确保接触良好。
详细操作流程解析1. 开机与主菜单

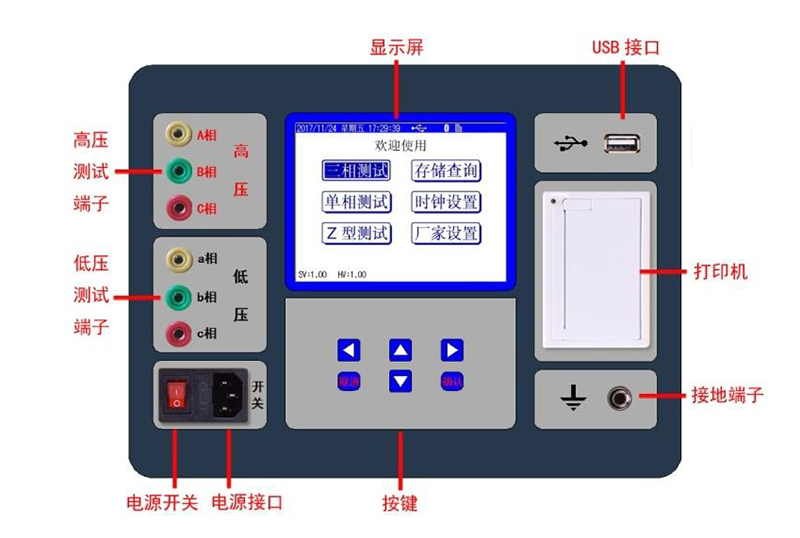

打开电源开关，仪器启动后进入“主菜单”界面。主菜单包含以下几大功能模块：
三相变比测试：用于常规三相变压器变比与组别测量。
单相变比测试：适用于单相变压器、PT、CT的变比与极性测试。
Z型变比测试：专为Z型变压器设计。
数据查询：查看历史测试记录，支持打印或导出至U盘。
时间设置：校正系统时间。
系统设置：厂家维护功能，用户无需操作。
2. 参数设置与测试启动
选择相应测试功能后，进入参数设置界面。重要设置项包括：
试品编号：便于记录与归档。
额定高压/低压：输入变压器铭牌值，用于计算误差。
分接设置：包括分接间距与额定分接档位。
联结组别：如已知则可直接输入，未知则选择“自动”由仪器判断。
测量方式：支持三相全测、单相逐测或仅组别测试。
设置完成后，将光标移至“测量”按钮，按确认键开始测试。
3. 盲测功能使用
若不清楚变压器接线方式或组别，可使用“盲测功能”。在该模式下，仪器自动识别高压/低压联结方式与组别，并完成变比计算。该功能特别适用于老旧变压器或铭牌信息不全的场合。
4. 测试结果解读与处理
测试完成后，屏幕显示各相变比值、误差、联结组别、当前分接档位等数据。用户可选择：
继续测量：返回上一界面重新设置。
打印：通过内置热敏打印机输出结果。
保存：将数据存储至本机或U盘（WORD格式，便于后期处理）。
特殊变压器测试要点1. 有载调压变压器
对于多分接位变压器，需准确输入额定分接档位与分接间距，否则分接位置显示可能偏差。例如19档变压器若中间档位重复，仪器显示位置可能与实际相差2档。
2. Z型变压器
应选择“Z型变比测试”专用菜单，仪器将自动适配其特殊接线方式与变比计算逻辑。
3. 不同接线方式的变比换算
若变压器高低压侧接线方式不同（如Y-△或△-Y），变比与匝数比之间需进行√3倍换算，仪器内部已自动处理，用户只需输入额定电压值即可。
