SF6气体检测如何从“三步走”到“一步到位

  在现代电力系统中，六氟化硫（SF6）气体因其绝缘和灭弧性能，被广泛应用于高压开关设备、GIS（气体绝缘组合电器）、变压器等电气设备中。然而，SF6气体的纯度、湿度（露点）及其分解产物的含量，直接影响设备的安全运行与寿命。传统的检测方式通常需要分别使用露点仪、纯度分析仪和分解产物测试仪，不仅操作繁琐、耗时耗力，还在多次取样过程中造成气体浪费。SF6综合测试仪的推出，改变了这一局面，它将三项检测功能集成于一体，实现了高效、精准、经济的综合性气体状态检测。

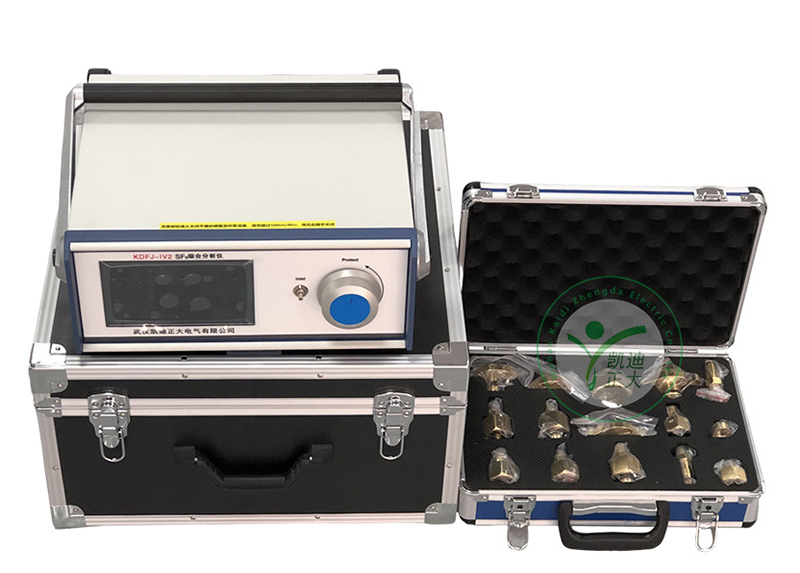

  KDFJ-IV SF6综合测试仪将SF6露点测试、SF6纯度测试和SF6分解产物测试三大功能模块整合在一台便携设备中。现场工作人员只需连接一次设备，即可同步获取气体的湿度、纯度及多种关键分解产物（如H2S、SO2、CO等）的数据。这种设计不仅简化了操作流程，将原本可能需要数小时的多项检测压缩至几分钟内完成，还显著减少了SF6气体的排放量。

  KDFJ-IV 采用长寿命传感器和探测组件，确保了在复杂现场环境下的长期稳定性与可靠性。其露点测量范围覆盖-80℃至+20℃，精度高达±0.5℃，能够敏锐捕捉气体中微量的水分含量，有效预警绝缘性能下降和内部凝露风险。在分解产物检测方面，对H2S、SO2、CO等多种气体具备多量程检测能力，精度在低浓度区间仍能保持±0.2μL/L的高水准，满足电力行业对故障气体早期预警的要求。

  SF6在电弧或过热作用下会分解产生多种有毒、腐蚀性物质，如H2S、SO2等，这些产物会加速设备腐蚀并危及人员安全。该仪器能够同步检测多种关键分解产物，并针对不同浓度自动切换量程，确保在全量程范围内均保持高精度。例如，CO的检测范围达0~1000μL/L，可用于判断涉及固体绝缘材料的过热性故障。

  仪器的响应速度经过优化，露点检测在典型工况下63%响应仅需5秒，纯度测量可在2分钟内完成，提升了检测效率。SF6纯度的测量精度为±0.2%，能够准确识别气体泄漏或空气混入导致的纯度下降，为及时补气或净化处理提供可靠依据。

  大液晶触摸屏与中英文菜单：使仪器操作直观简便，降低了培训成本和使用门槛。
  现场校准功能：用户可在现场根据需要执行校准程序，保证了测量结果的现场可靠性与时效性。
  同步数据显示与大容量存储：所有关键参数在同一界面实时显示，便于综合判断；大容量内存支持历史数据存储，为设备状态追踪和故障分析提供数据支持。
技术指标

①露点：
测量范围：－80 ℃～+20 ℃，
测量精度：±0.5℃（当露点温度低于0℃，传感器输出为霜点）
响应时间：63%需5秒，90%需45秒（－80℃～＋20℃）
63%需10秒，90%需240秒（+20℃～－80℃）

② SF6分解产物：
测量范围：
H2S量程：0～100μL/L
SO2量程：0～100μL/L，0～2000μL/L
CO量程： 0～1000μL/L

测量精度：H2S、SO2测量值：
≤10uL/L时，误差≤±0.2 uL/L；
＞10uL/L时，误差≤±3%
CO、HF测量值：
≤50uL/L时，误差≤±2.0 uL/L；
＞50uL/L时，误差≤±3%

③ SF6纯度：
测量范围：SF6：0~100%（重量比）。
测量精度：SF6:≤±0.2%
测量时间：<2分钟
