串级试验变压器 串激工频耐压试验装置特点与优势

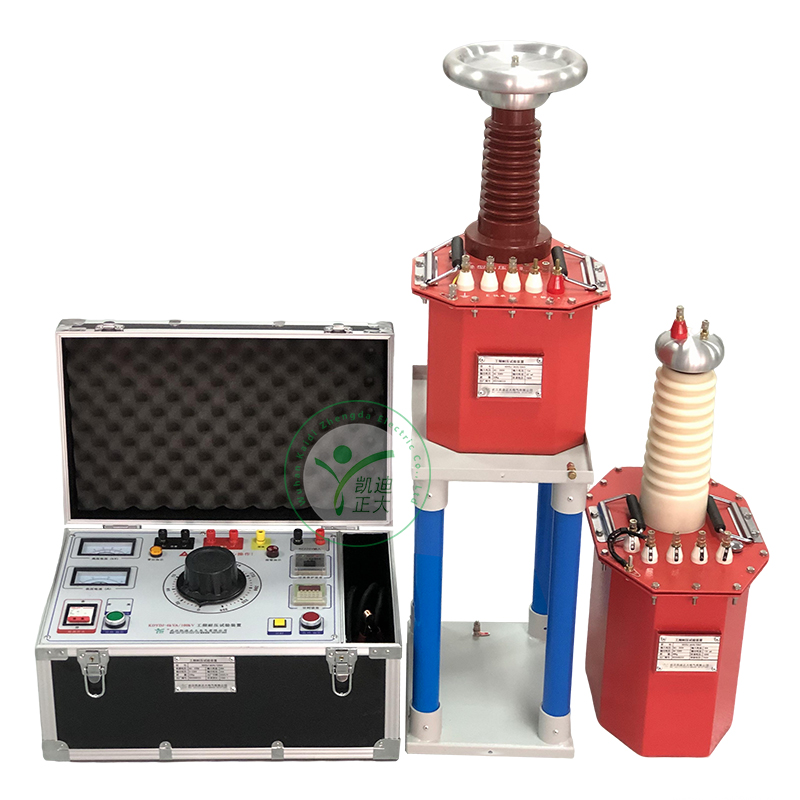

  武汉凯迪正大KDYDJ-6kVA100kV串激工频耐压试验装置是轻型高压试验变压器的配套设备。其性能优、功能多，体积小，重量轻，使用可靠，外形美观，操作维修方便。

  串级试验变压器特点：

  以两台变压器串级为例。第一台变压器（I）的高压绕组尾端（X端）接地，其首端（A端）不仅作为第一级的高压输出，同时还为第二台变压器（II）的原边（低压绕组）供电。第二台变压器（II）的高压绕组尾端（X端）与第一台的高压首端（A端）相连，其高压首端（A端）对地的电压就是两级变压器输出电压的叠加（U1 + U2）。KDYDJ-6kVA/100kV就是通过这种方式，用两台50kV的变压器串联获得了100kV的高电压。

  具体应用场景包括：
  出厂试验与型式试验：对高压开关、互感器、变压器、电力电缆、绝缘子、避雷器等高压电器设备进行强制性耐压试验，确保其符合国家标准（如GB/T 16927.1, IEC 60060-1）规定的绝缘水平。
预防性试验：供电局、变电站、工矿企业等对运行中的电力设备进行定期检修和试验，及时发现因老化、受潮、污染等原因导致的绝缘缺陷，预防事故发生。
科研单位研发：用于新材料（如新型复合绝缘子、电缆附件）、新结构的电气性能研究和验证。
交接验收试验：在新的电力设备或线路安装完成后，进行耐压试验以确认其在运输和安装过程中未受损，绝缘性能完好。

  串级式优势：
  获得高电压：单台大容量超高压试验变压器体积巨大、笨重且制造工艺极其复杂、成本高昂。串级方式巧妙地用多个标准化的、较低电压等级的变压器组合来实现，突破了制造瓶颈。

  模块化设计，灵活性强：如您提供的参数，单台变压器重52kg，控制箱18kg，总重约122kg，可以分解搬运和移动。用户可以根据测试电压需求，灵活配置串级台数（例如，需要150kV时可用三台50kV的串接）。这比制造一台150kV的单体变压器经济、灵活得多。

  体积小，重量轻：如上所述，将高压分散到多个铁芯和绕组中，使得单台变压器的体积和重量得以大幅减小，便于运输和现场试验，特别适合需要移动操作的场合。

  武汉凯迪正大6kVA100kV串激工频耐压试验装置通过两台50kV/3kVA的单元变压器串联，实现了100kV的高压输出，同时巧妙地控制了单件重量（~52kg），使其具备了输出电压高、移动方便、适用现场的特点。解决了高电压试验需求与设备便携性之间的矛盾，是电力行业进行现场高压绝缘试验不可或缺的利器。与传统的单体式变压器相比，它在高电压应用领域具有明显的灵活性、经济性和便携性优势。
