漆包线绝缘性能检测的智能解决方案

产品概述

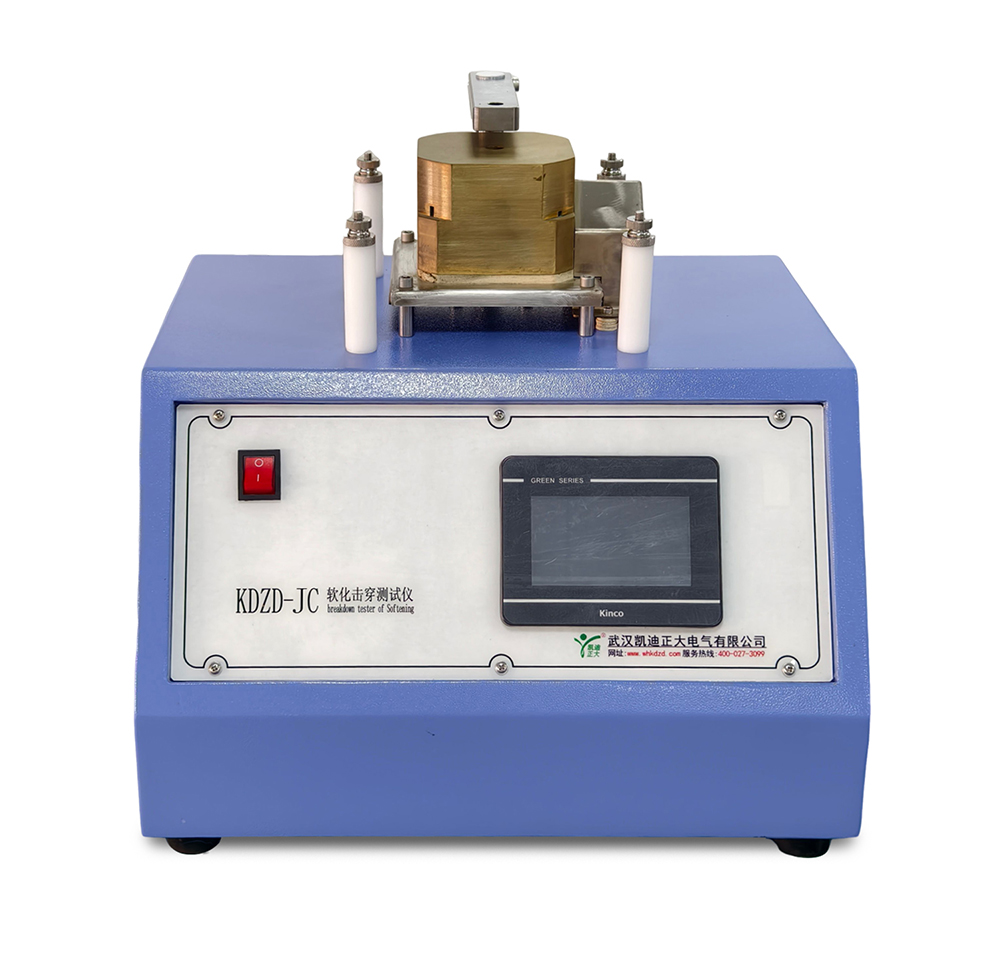

KDZD-JC 软化击穿测试仪该软化击穿试验仪执行标准：GB/T4074.6-2008/IEC 60851-6；检验标准：JB/T4279.8-2008，适用于检测导体标称直径0.020mm以上3.000mm及以下的漆包圆线和薄膜绕包圆线以及10mmx2mm以下的扁线在热状态下软化后的绝缘性能，仪器可自动测温、控温、温度调节和显示；根据设定的预热时间、目标温度、试验时间，仪器自动完成对试样的预加热、施加负荷和试验电压，达到试验时间或试样被击穿时自动卸负荷和报警并显示试验时间和温度，整个测试过程自动完成。

技术指标
加热模具尺寸：100×100×70mm
加热模具两线槽交角：90°
适用圆线规格：小于等于3mm直径
适用扁线规格：小于等于10mmx2mm
定温法&升温法一试验电压：AC100V±10V
升温法二实验电压：AC155V±10V
定温法&升温法一试样击穿动作电流：5±0.5mA
升温法二试样击穿动作电流：20mA±1mA
试样间短路电流：＜50mA
显示温度与试样交叉点温度差：＜2℃
试样预热时间、试验时间：1秒～999秒任意设定
最高试验温度：≤450℃
输入电源：AC220V±10%  50Hz
加热功率：900W
外形尺寸：L×W×H  450×380×500mm
重量：30kg


作为一款专业检测漆包线绝缘性能的高精度仪器，KDZD-JC软化击穿测试仪具有智能化设计、精准控温技术和多场景适用性
通过预设预热时间、目标温度和试验时间（1-999秒可调），仪器自动完成加热、施压、报警全流程，无需人工干预。当试样击穿时，自动卸载负荷并触发声光报警，同时记录试验温度与时间数据。
支持定温法/升温法一（AC100V±10V，5±0.5mA）和升温法二（AC155V±10V，20±1mA）两种测试模式，满足不同标准下的绝缘性能检测需求。
采用PID算法，确保加热模具（100×100×70mm）与试样交叉点温差小于2℃，避免传统设备因温度波动导致的测试误差。
最高支持450℃试验温度，可模拟漆包线在极端热状态下的性能表现，为产品质量提供严苛验证环境。
兼容直径0.020-3.000mm的漆包圆线、薄膜绕包圆线，以及10mm×2mm以下的扁线，覆盖绝大多数工业线材规格。
短路电流限制在50mA以内，配合绝缘槽体（两线槽90°交角）和过流保护机制，确保操作人员与设备安全。
数字屏实时反馈温度、时间、电流等关键数据，试验结果一目了然。
450×380×500mm的机身（仅30kg）节省实验室空间，900W加热功率兼顾能效与升温速度。
符合GB/T4074.6-2008、IEC 60851-6及JB/T4279.8-2008等权威规范，测试数据具备全球认可度。
铝合金模具与强化机身结构可承受长期高频次测试，降低维护成本。
