高压电缆油水终端技术方案

用途
主要用于做35kV 及以下交联电缆 4U0 工频耐压和雷电冲击电压试验的试验装置。简易试验终端。

适用标准
GB/T 12706.3-2020 GB/T 31489.4-2020 《额定电压1kV(Um=1.2 kV)到35kV(Um=40.5 kV)挤包绝缘电力电缆及附件 第3部分：额定电压35kV(Um=40.5kV)电缆》。

主要技术参数
 局放水平：0-100kV 时，小于 2pC
 工频耐压：0-120kV
 冲击耐压：0-250kV
 精度±（0.5%uΩ+2uΩ）。不确定
 准确等级：0.05～0.01 级

配套设施
 配套接外来自来水龙头的水管和接口。
 油水终端下段配备水龙头阀门。
 配套密封用泡沫塑料垫层1平方米。

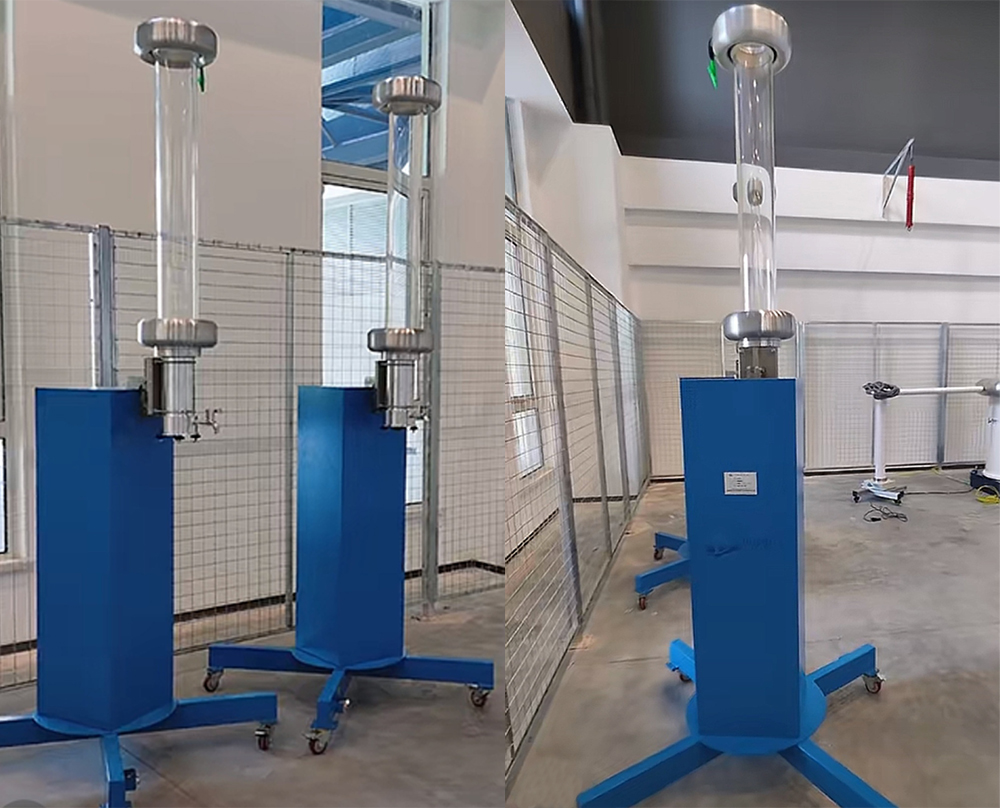

 配套有机玻璃筒2只，上下法兰盘2套，移动支架两套。

本装置主要用于执行电缆的4U0工频耐压试验（0-120kV）及雷电冲击电压试验（0-250kV），严格符合《GB/T 12706.3-2020》和《GB/T 31489.4-2020》国家标准，适用于额定电压1kV至35kV挤包绝缘电力电缆的质量验证，确保电缆在高压环境下的安全性与稳定性。

采用0.05～0.01级精度传感器，局放检测灵敏度达2pC（0-100kV范围内），确保数据可靠性。
配备有机玻璃筒、密封泡沫垫层及法兰盘结构，保障试验过程的安全性与密封性。
集成水冷系统接口（支持外接自来水）与移动支架，简化试验流程，提升工作效率。
