KDYDJ-5kVA50kV交直流工频耐压试验装置使用方法

　　KDYDJ-5kVA50kV交直流工频耐压试验装置使用方法

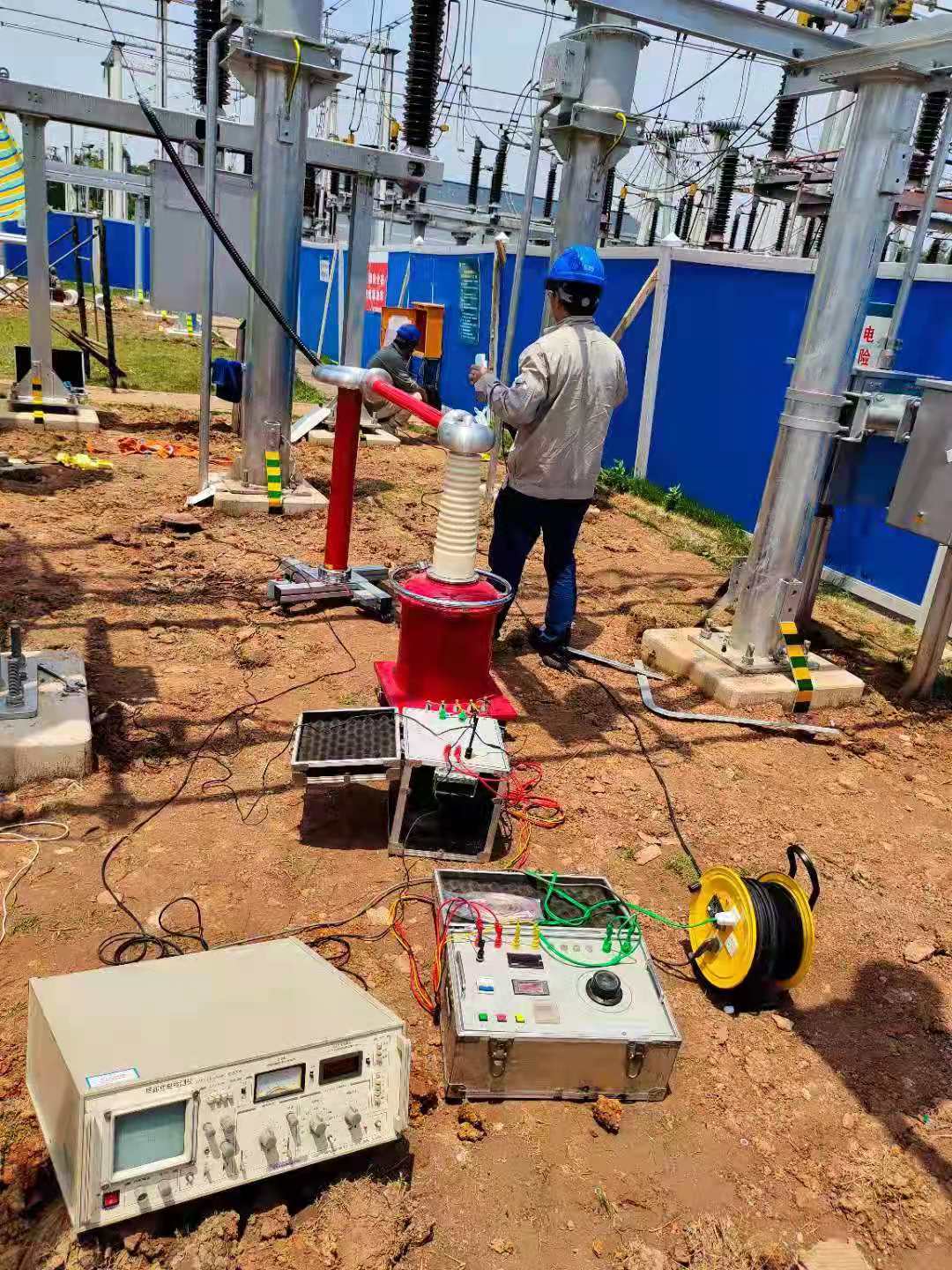

　　1、按照试验要求将操作箱、变压器、被试品连接好。

　　2、插上电源插头，绿灯(-HG)亮，将调压器手柄旋到零位，黄灯(-HY)亮，表示可进行试验操作。

　　3、按照被试品正常试验所需电流大小和耐压时间，选定电流倍率转换/切除开关(-SA)的位置并设定好过流继电器(-KA)、时间继电器(-KT)的动作值。过流动作设定值=过流继电器刻度盘读数×K。，其中K为电流倍率转换/切除(-SA)开关的状态值，分别为1，2，+∞，开关处于×1×2位置的K值分别为12，切除位置为+∞(一般不使用该档，因为这样会使变压器失去过流保护而导致设备损坏。)

　　4、以上大多数工作完成后，表示可以送电操作。按下启动按钮(-ST)，一次主回路(-KM1)吸合，调压器受电。顺时针旋动调压器手柄，调压器升压。此时零位灯(-HY)灭，送电指示灯(-HR)亮。密切注意电压表(-PV)的指示，当升到被试品的耐压值时，按下按钮(-ST2)并注意被试品的情况。

　　5、当耐压计时到时，操作箱自动声光报警。应立即逆时针旋转调压器手柄至零位，按下停止按钮(-SP)和计时按钮(-ST2)，红灯灭，黄灯亮。试验即告完毕。

　　6、在升压或耐压过程中，如发生短路、闪路、击穿等过流时，过流继电器(-KA)动作，切断主回路。此时应将调压器逆时针旋转至零位。

　　7、使用条件

　　（1)温度：0～40℃

　　（2)海拔高度：<1000m

　　（3)相对温度：<85%

　　（4)工作场所应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和浸性介质。
