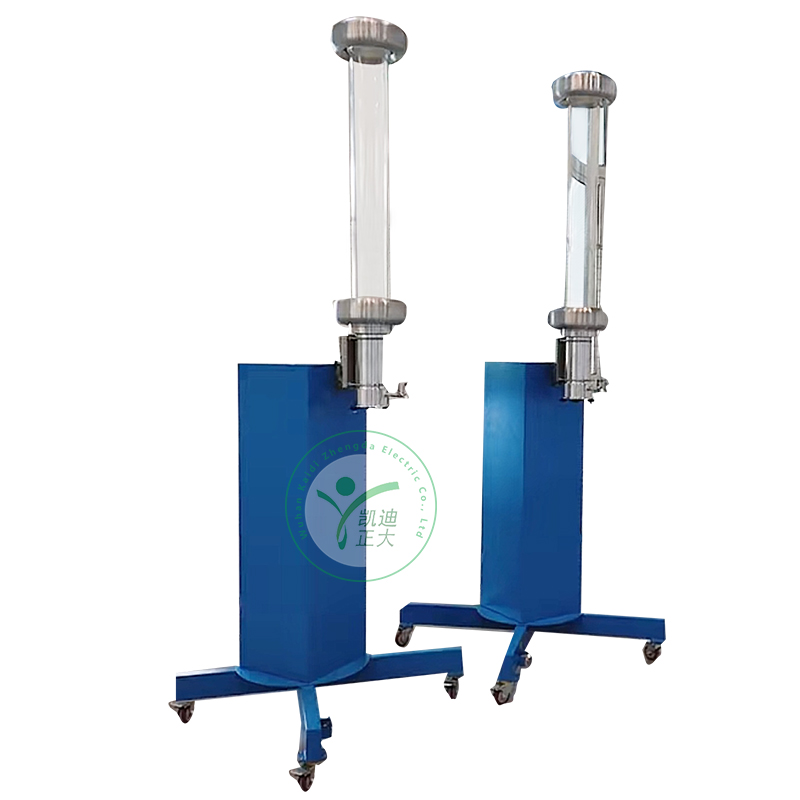

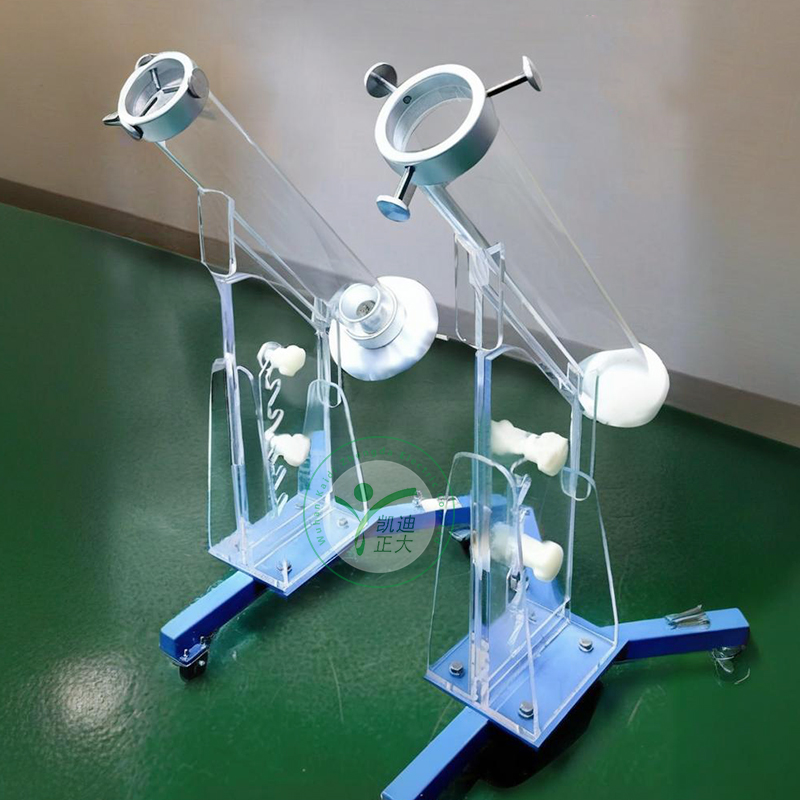

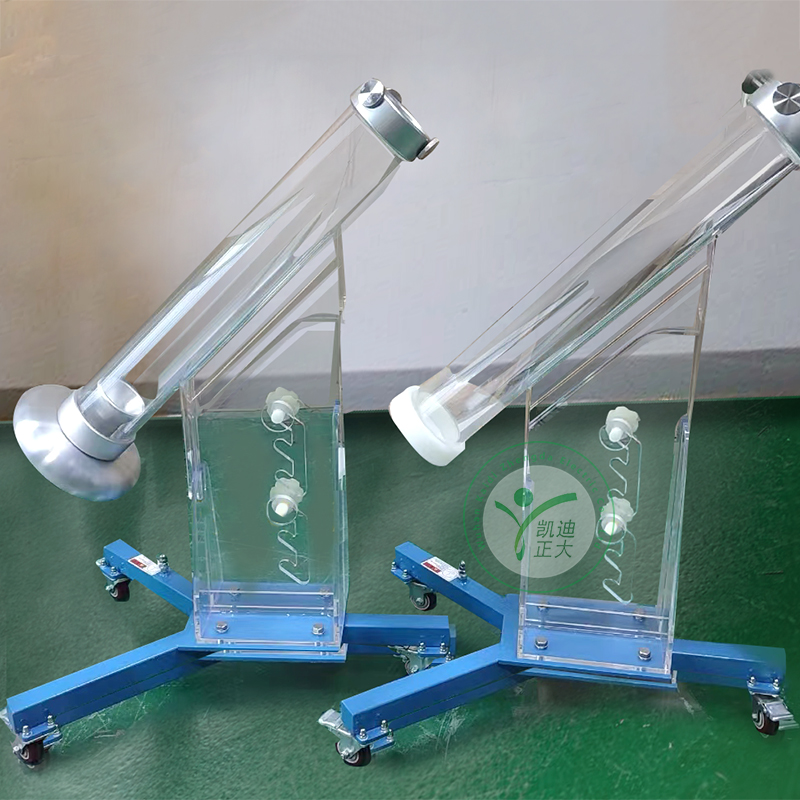

KDZD5550系列电缆测试终端用于交流测试以及局部放电和tanδ塑料绝缘中压电缆的测量。这些电缆终端是油绝缘的。

其主要特点包括易于操作、电缆准备时间短、设置时间短。

电缆端部可以在远离测试实验室的地方准备，电缆可以很容易地安装在终端上。在正常情况下，电缆中使用的绝缘油（市售矿物油）在需要更换或过滤之前，终端可以使用几个月。



KDZD5550系列有两种不同的类型：
KDZD5550 50，额定电压为50kV，可直接固定在电缆卷筒上。

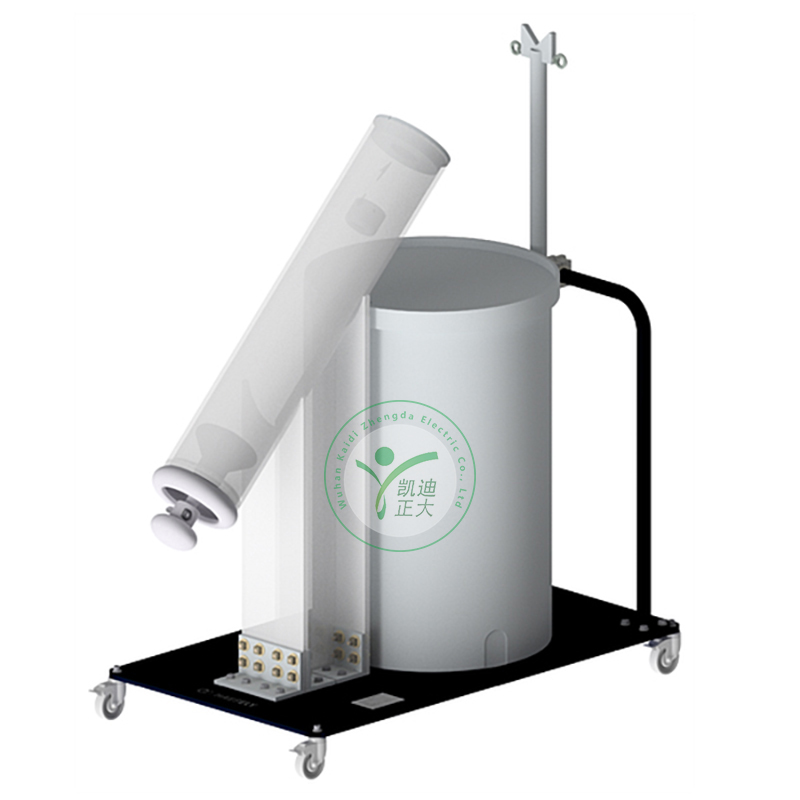

KDZD5550 75/100， 额定电压为75/100 kV，安装在装有容器的手推车上。可以收集把电缆从电缆测试终端中取出时从电缆上滴落的油。
玻璃油桶直径： Ф180mm
推车： 长*宽*高 1190mm* 700*1350mm
油桶底部到车轮 距离：415mm
油桶顶部到车轮 距离：1360mm
重量：93kg

应用
所涵盖的应用包括根据IEC、ANSI/IEEE和其他国家标准进行电缆常规测试。


技术参数
KDZD5550-50
50/60Hz时额定电压（kV）：50
额定电压下局放水平（pC）：≤1
50Hz 频率，1min，测试电压（kV）：60
每个终端绝缘油体积 （L）：2
重量（2组少油）（kg）：8
外半导体层上的最大电缆直径（mm）：35
最大导体直径（mm）：30
宽（mm）：220

KDZD5550-75
50/60Hz时额定电压（kV）：75
额定电压下局放水平（pC）：≤1
50Hz 频率，1min，测试电压（kV）：90
每个终端绝缘油体积 （L）：15
重量（2组少油）（kg）：45
外半导体层上的最大电缆直径（mm）：60
最大导体直径（mm）：35
长（mm）：1190
高（mm）：1350
宽（mm）：700

KDZD5550-100
50/60Hz时额定电压（kV）：100
额定电压下局放水平（pC）：≤1
50Hz 频率，1min，测试电压（kV）：120
每个终端绝缘油体积 （L）：15
重量（2组少油）（kg）：55
外半导体层上的最大电缆直径（mm）：60
最大导体直径（mm）：35
长（mm）：1370
高（mm）：1400
宽（mm）：700

电缆终端零部件及附件
2 个电缆测试终端，附件：KDZD5550 50配2个紧固装置
4个屏蔽套
4 个接触件
2个 滴油收集器
30L 绝缘油
1 套操作说明
