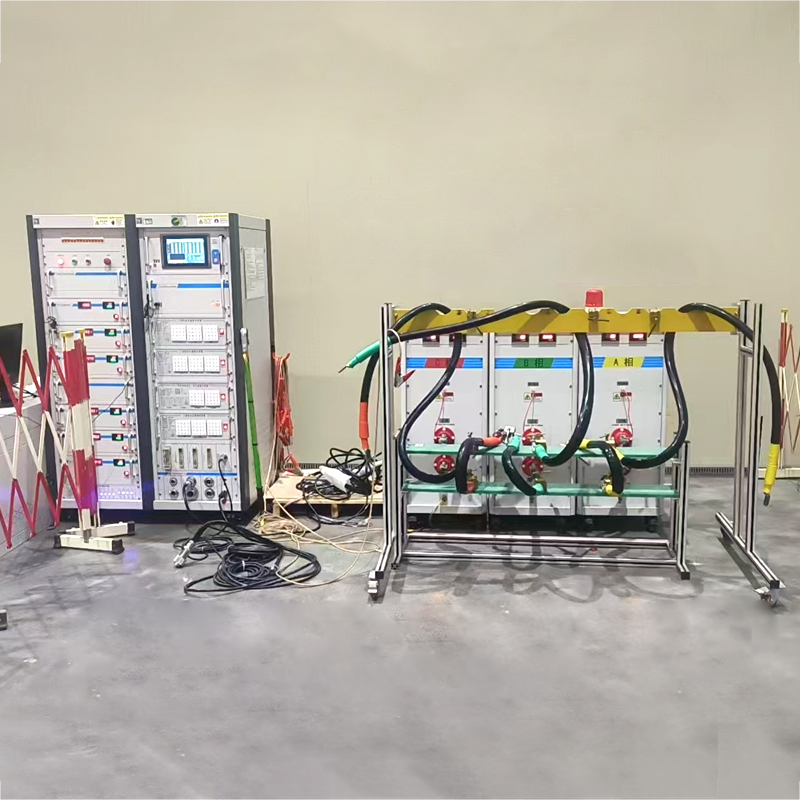

KDZD1256型10kV一二次融合成套设备检验系统，为柱上开关、环网柜(箱)等成套设备完善测试以及提高其稳定性、系统性奠定基础。利用该系统有利于准确测试出产品的设计缺陷、顺利通过国网“一二次融合成套柱上开关入网专业检测”、提高测试及生产工作效率、保证产品质量、提高产品合格率、提升产品市场竞争力，具有十分重要的意义。

　　该系统主要针对一二次融合柱上成套设备及环网柜(箱)成套等设备，用于验证产品各项功能是否符合国家标准、行业标准，并模拟用户现场环境进行测试和检验。

遵循的规程、规范及标准

　　JJG 597-2005 《交流电能表检定装置检定规程》

　　GB/T 17215.701-2011 《标准电能表》

　　JJG 596-2012 《电子式电能表检定规程》

　　GB/T 32856-2016《高压电能表通用技术要求》

　　GB/T 16927.1-2011《高电压试验技术 第1部分：一般试验要求》

　　GB/T 16927.1-2011《高电压试验技术 第2部分：测量系统》

　　国家电网公司《配电设备一二次融合技术方案》

　　国家电网公司《配电一二次融合成套化设备一体化专业检测规范》

基本功能

　　配电一二次融合柱上开关、环网柜整体误差校准和计量检定。

　　10kV计量箱(柜)整体误差校准和计量检定。

　　配电线损采集模块误差校准和计量检定。

　　弱输出组合互感器+弱输入电能表整体误差校准和计量检定。

　　电磁式互感器校验、电子式互感器校验、多变比互感器校验。

检定及试验项

　　基本误差、潜动、启动、日计时、校核常数、标准偏差、485通讯、电压、电流、功率因数、频率误差检测。

　　零序电压、零序电流、有功功率、无功功率误差检测。

　　谐波影响误差检测。

　　遥测检测：电流、电压、功率因数值检测，加量比对，方案能设置负载点、检定时间等。

　　遥控检测：开合闸检测、试验。

　　遥信检测：配合遥控检测检定FTU(DTU)通讯等功能。

　　故障电流检测：给设定电流值的开关加过载电流，检测开关是否响应过流报警。

　　保护检测：过流一段、过流二段检测。

　　功率源能模拟零序电压、电流输出。

　　互感器角差、比差检定(选配功能)。

　　模拟短路接地故障试验，典型小电流单相金属接地、低阻抗单相接地、高阻抗单相接地波形输出(选配功能)。

　　自动生成检测报告。

检定方式

　　软件手动操作或按方案全自动检定。

　　通过面板控制高压、测试功能的转换。

　　准确度

　　高压计量整体有功电能：±0.05%

　　高压计量整体无功电能：±0.05%

　　高压基准电压互感器：±0.02%

　　高压基准电流互感器：±0.01%(50mA - 1000A)

　　三相标准电能表：±0.05%

　　输出电压

　　输出额定值：3x 5.77kV(相-零) / 3x 11.54kV(相-相)

　　输出容量：3x600VA

　　调节范围：0% - 120%

　　调节细度：10%、1%、0.1%、0.01%及无极任意调节

　　负载特性：阻性、容性、感性

　　高压基准电压互感器输出额定值：5.77kV/57.7V、11.54kV/57.7V

　　输出电流

　　输出范围：3x(10mA – 1000A)

　　输出容量：KDZD1256A：3x1000VA;KDZD1256B：3x2000VA;KDZD1256C：3x3000VA;KDZD1256D:3x5000VA

　　调节范围：0% - 120%

　　调节细度：10%、1%、0.1%、0.01%及无极任意调节

　　负载特性：阻性、容性、感性

　　输出相位

　　输出范围：0 -- 360°

　　调节细度：10°、1°、0.0°、0.01°及无极任意调节

　　输出频率

　　输出范围：45Hz – 65Hz

　　调节细度：10Hz、1Hz、0.1Hz、0.01Hz、0.001Hz及无极任意调节

　　内部绝缘

　　高低压之间：45kV工频电压1分钟

　　使用条件

　　供电电源：3x220V/380V±10%，50/60Hz±2Hz

　　环境温度：-10°C -- +40°C

　　环境湿度：35% -- 85%
