KDZD-GTU-150kV GIS局部放电模拟验证平台主要用于GIS局部放电检测传感器及主机的性能检测及功能验证工作。验证平台按照标准 GIS结构设计，采用与现场一致的盆式绝缘子、高压套管等标准部件，能够真实还原放电信号的产生过程及传输特性。GIS局部放电模拟验证平台内置无局放试验变压器，模型主体采用全新工艺方式制作，选用高绝缘等级的新型材料，背景放电量小于3pC。
局部放电模拟验证平台采用可移动的多种放电类型切换装置，无需打开壳体或手动旋转螺杆，通过操作台即可切换放电类型，移动放电源位置。验证平台能够产生GIS常见的各类放电故障，并可后续在不放气的状态下更换放电源，实现对各种类型（UHF、超声波、HFCT等）局部放电传感器的性能评价，并能够评估局部放电检测装置的超声波及 UHF 定位能力，验证局部放电检测主机的放电脉冲捕捉、故障类型识别等功能。
验证平台实现了放电源电压调节、放电类型选择、放电位置调整的全自动控制，并可实现远程控制，可模拟GIS内部各种类型的放电，用户也可以根据自己的需要，制作放电缺陷模型，植入模拟平台内，研究其发展规律和信号传播方法。是 GIS 局放研究、培训教学、检测仪器验证及评价、传感器验证及评价的必备平台。

引用标准
GB/T 7354-2018    局部放电测量GB/T 7674-2020    额定电压 72.5kV 及以上气体绝缘金属封闭开关设备
GB/T 8905-2012    六氟化硫电气设备中气体管理和检测导则
GB/T 11023-2018    高压开关设备六氟化硫气体密封试验方法
GB/T16927.1-2011    高电压试验技术 第 1 部分 一般试验要求
GB/T16927.2-2011    高电压试验技术 第 2 部分 测量系统
GB 50054-2011    低压配电设计规范

工作环境
环境温度：-25℃~+50℃
相对湿度：≤90%RH
海拔高度：≤4000m
使用场地内应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。


（1）内置可移动的多种放电类型切换装置，无需打开壳体即可切换GIS各种放电类型，放电类型包括沿面爬电、悬浮放电、尖端放电、自由金属颗粒放电、固体内部缺陷放电等。
（2）智能控制系统，采用图形化软件界面设计，操作简单明了。能够通过控制软件完成升压、降压、放电类型切换、放电源位置移动等操作，并可实现远程控制。
（3）模型内部集成照明灯、高清摄像头，可通过视频直接观察模型内部放电源位置、放电故障类型及可视的放电特征。
（4）独创的放电源更换装置，能够在不打开壳体、不放气的状态下快速更换放电源模块，用户可以根据自己的需要，制作并植入放电缺陷模型。
（5）宽范围的应用，自带高压套管，能够进行常规设备的耐压试验，并可模拟来自GIS 外部的电晕及线路上传导过来的放电及干扰信号。
（6）采用标准结构，真实模拟放电信号传输回路，可用于局放信号传输特性研究与检测装置的定位功能验证。
（7）集成多个测试法兰，具备观察窗功能，并能够安装内置式特高频传感器以及光电传感器等新型传感器，检验传感器的性能。
（8）试验电压由GIS内部升压装置产生，无高压接线，除套管外壳体无高压外露部分，确保试验人员操作安全。
（9）内置电容分压器、脉冲电流法局部放电耦合装置，可直接连接局部放电测试仪，同步检测模型的局部放电水平。

系统组成
KDZD-GTU-150kV GIS局部放电模拟验证平台由GIS模型主体和智能操作台两部分组成。
1、GIS模型主体

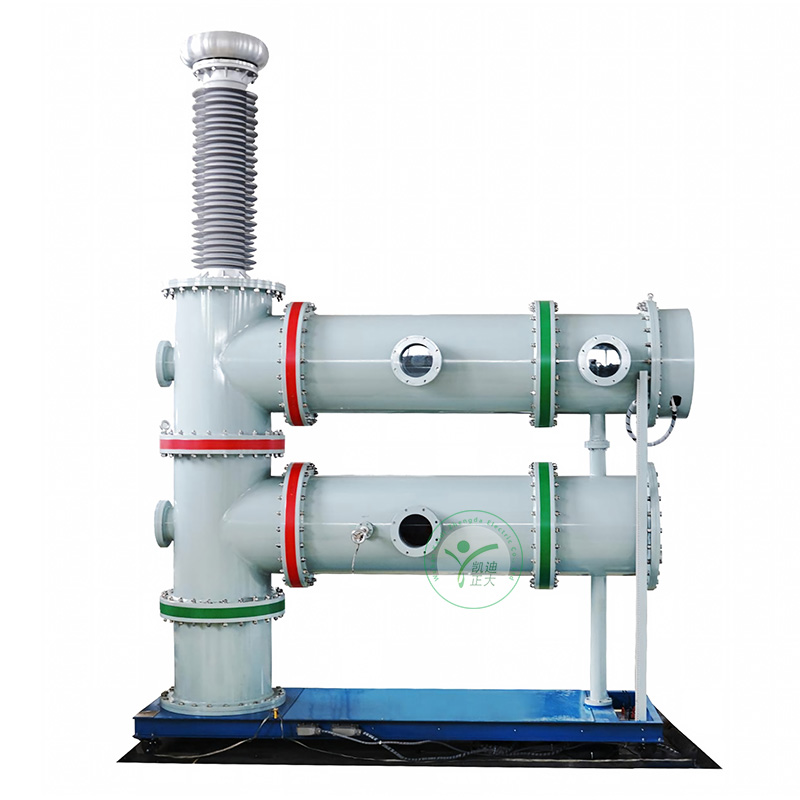

GIS模型主体由GIS壳体、150kV 升压变压器、耦合电容器、放电类型切换装置、放电源移动装置、高压套管、视频监视系统等组成。其中升压变压器、耦合电容器、放电源模组分别设置在相互独立的气室，每个独立气室安装气体压力表，单独监控气室压力。GIS壳体上集成了多个安装法兰，可用于观察窗或传感器安装。
2、GIS智能操作台
能操作台由滤波器、隔离变压器、调压器、控制保护装置、KDZD6205数字式局部放电检测仪（选配）等组成。智能操作台是根据国家最新行业试验标准而设计的试验控制设备，其安全可靠、功能强大、使用方便、维护简单。智能操作台能够实现升压、降压控制，放电类型切换与放电位置移动，以及KDZD6205数字式局部放电检测仪（选配）功能。

（1）无局放试验变压器输入电压：0～380V
输入电流：39.5A
输出电压：0～150kV
输出电流：0.1A
输出功率：15kVA
额定电压下的局部放电量≤3pC
（2）耦合电容器
额定电压：150kV
额定电容量：150pF
（3）放电模型
放电量：5pC～10000pC
放电类型：沿面爬电、悬浮放电、高压尖端放电、地尖端放电、自由颗粒放电、固体内部缺陷放电
放电位置调节范围：1500mm
控制方式：软件设置，电动控制
（4）隔离变压器
额定容量：15kVA
输入/输出电压：380V/380V
（5）操作台
电源电压：AC380V±10%；50Hz±2Hz
额定容量：15kVA
电源输出：AC0～380V 连续可调
电压测量表头精度：0.5％FS±3 字
电流测量表头精度：0.5％FS±3 字
计时长度：0～9999S(特殊模式可用于长时间工作)
电源电压：AC380V±10%；50Hz±2Hz
（6）KDZD6205数字式局部放电检测仪（选配）
显示屏：真彩色Linux操作系统 TFT 触摸液晶显示屏；显示分辨率：1280×800。
外部接口：2 路电信号输入接口；USB 接口；千兆网口
采样精度：14bit
采样速率：5MHz～20MHz
测量范围：0.01pC-10000nC
量程：60dB、40dB、20dB、0dB、-20dB、-40dB自动或手动可调。
本量程非线性误差：<5%
可测试品的电容量范围：6pF～250µF
