轻瓦斯：当变压器内部发生轻微故障时，瓦斯产生的速度较缓慢，瓦斯上升至储油柜途中首先积存于瓦斯继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通报警信号。

　　重瓦斯：当变压器内部发生严重故障时，则产生强烈的瓦斯瓦斯，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击档板，档板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸。

　　流速测量模拟变压器内部故障情况，采用压差法测脉冲流速的原理。

　　本测试仪自动化程度高。采用高性能附彩色触摸屏，操作简单，一目了然，操作实验时除人工配合回油外，实现了测量、参数调整、控制操作、记录打印全自动化。

　　本测试仪技术性能可代替固定式油泵法校验台使用，并具有体积小，便于携带，满足现场试验需要。

　　本校验仪实现了瓦斯继电保护校验仪流速、容积、密封试验等检验项目，全部自动测试并打印记录。

　　瓦斯继电器：

　　流速试验：

　　Φ25: 0~4.0m/s

　　Φ50: 0~3.0m/s

　　Φ80: 0~2.0m/s

　　最小分辨率： 0.01m/s 精度0.5级;

　　容积试验：0~500ml，最小分辨率0.1ml，最大误差≤5%.

　　密封试验：0.1~150Kpa，最小分辨率1 Kpa，精度1.5级，时间:0-5分钟，10分钟，0-20分钟。

　　试验介质：

　　瓦斯继电器试验介质为变压器油;

　　电源：AC220v 50HZ，功率240W;

　　仪器箱：

　　由于本系列产品的整机集成化程度高，产品共有两只铝合金箱组成。

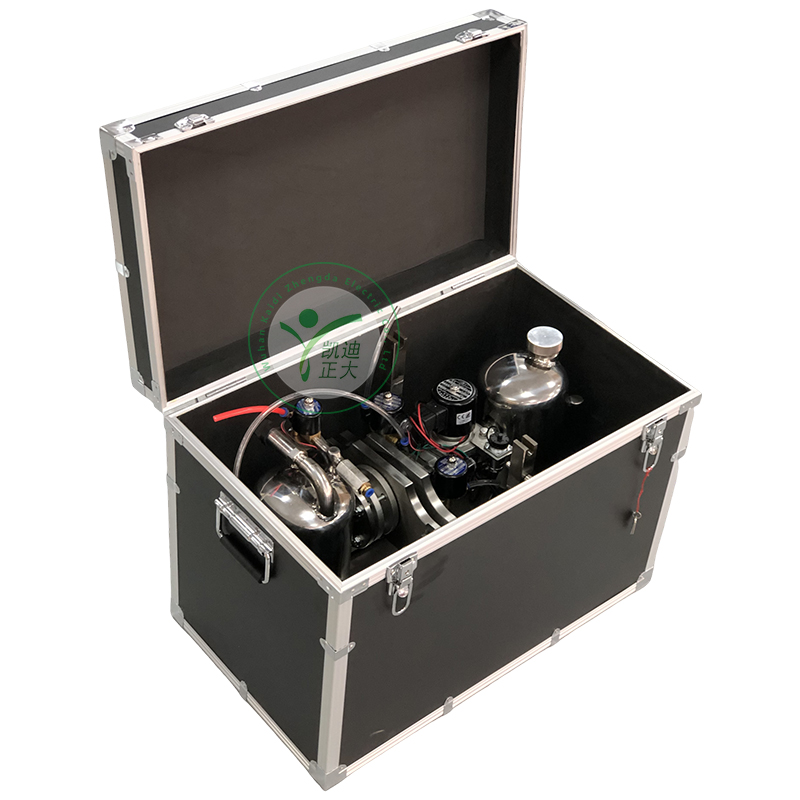

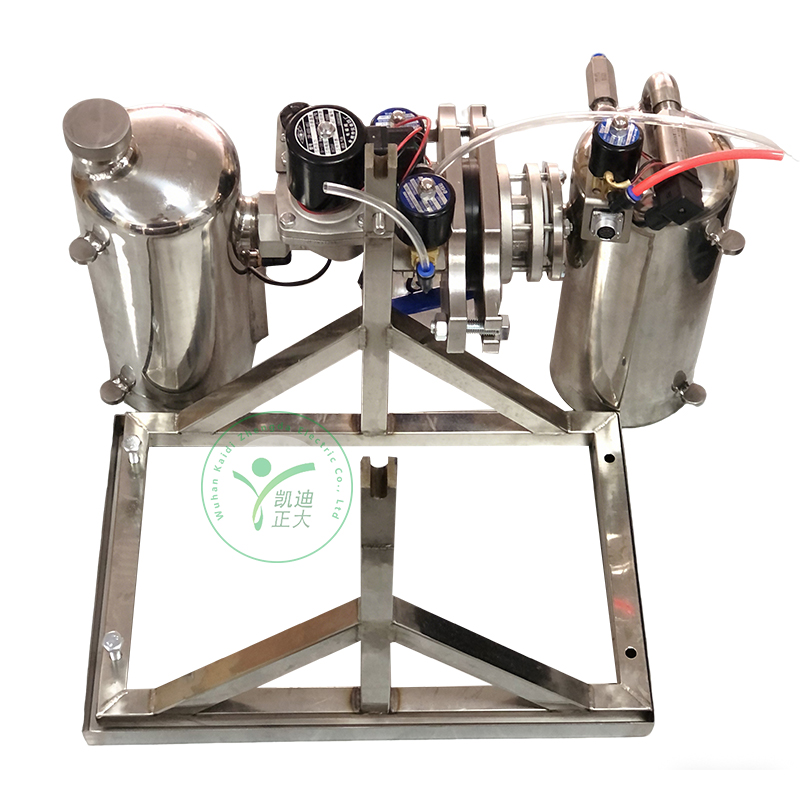

　　瓦斯继电器校验仪(机械部分)：外型尺寸：70×30×60cm,重量35kg;

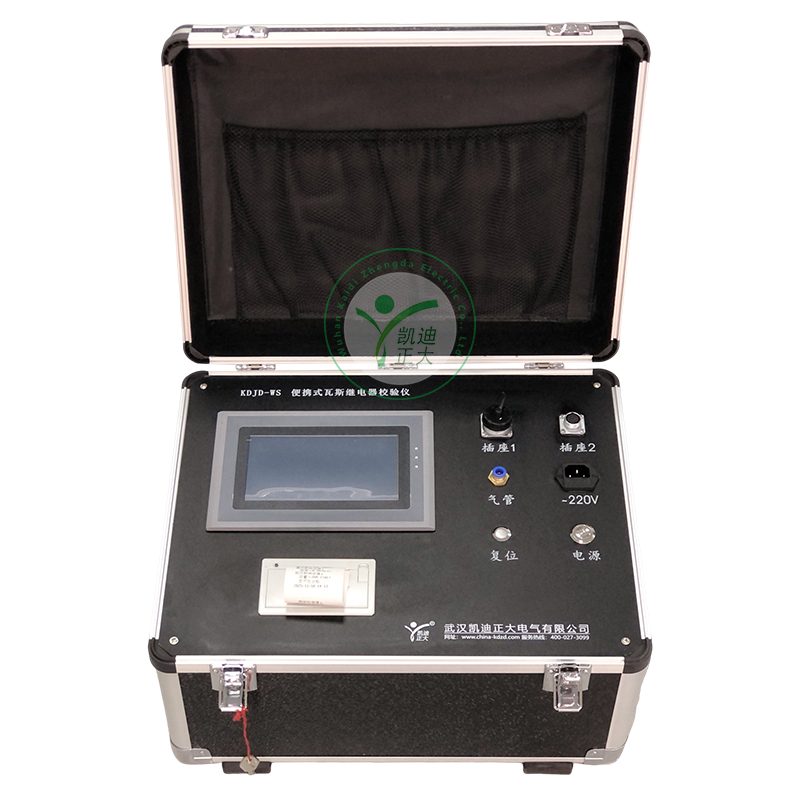

　　彩屏触摸微机测控箱：外型尺寸：51×41×33cm,重量15kg;
