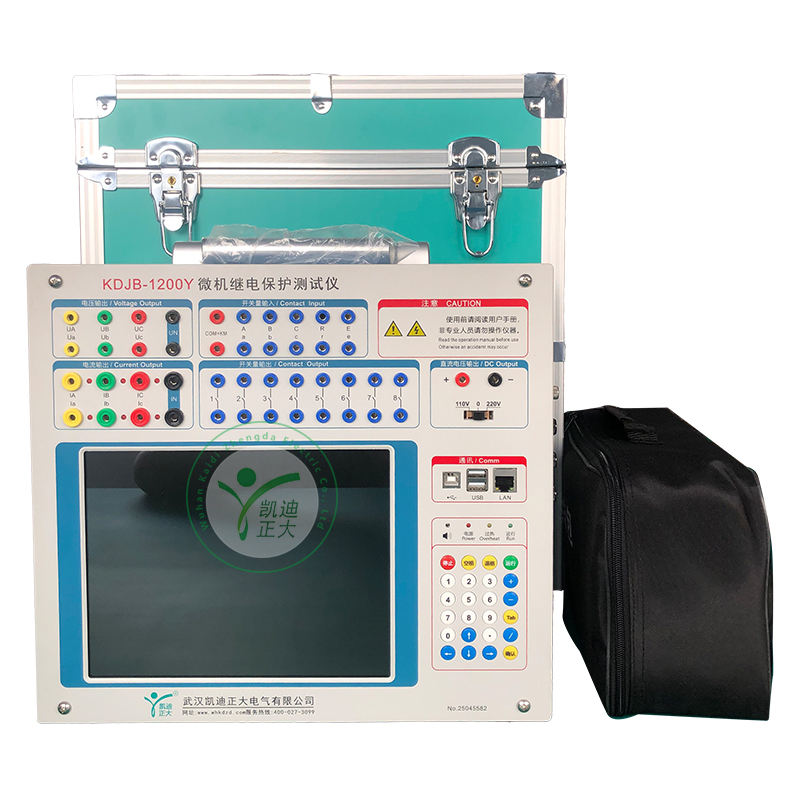

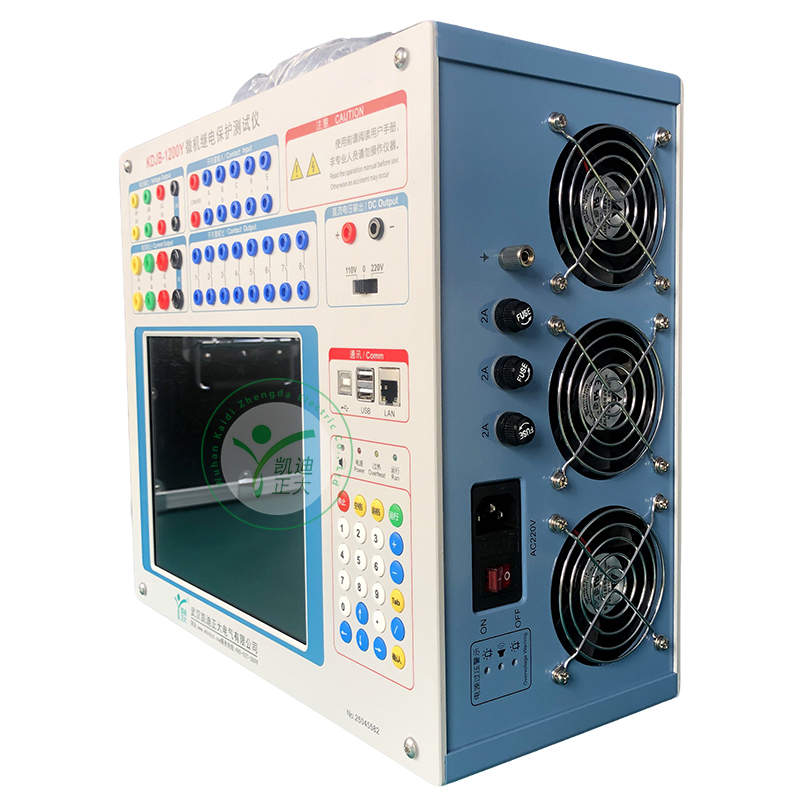

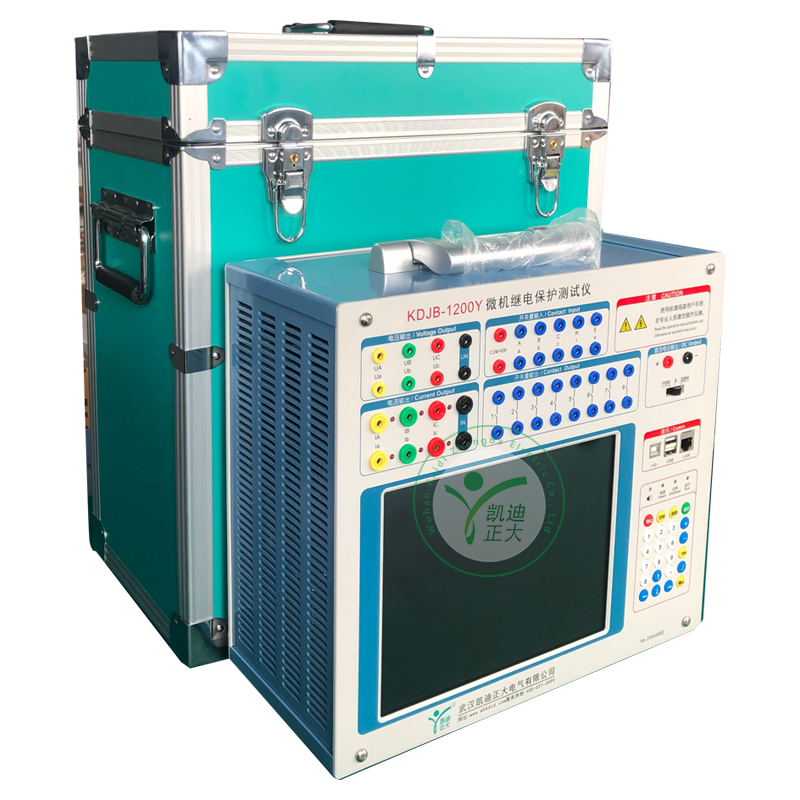

KDIB-1200Y是一种用于测试和验证电力系统中六相继电保护装置性能的高精度专业设备。它能够模拟各种电力故障工况(如短路、接地、过流等)，并对继电保护装置的动作特性、灵敏度、逻辑功能等进行全面检测，确保其在真实电网故障时可靠动作。


性能特点
电压电流输出灵活组合：输出达 6 相电压 6 相电流，可任意组合实现常规 4 相电压 3 相电流型、6 相电压型、6 相电流型，以及 12 相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

操作方式：单机电容触摸 LED 显示屏装置内部 WIN10 位操作系统独立运行，也可外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。

新型高保真线性功放：输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能好。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

高性能主机：输出部分采用 DSP 控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率 D/A 转换。输出波形精度高，失真小线性好。采用的技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

软件功能强：可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6 相电流可方便进行三相差动保护测试。

具有独立专用直流电源输出：设有一路 110V 及 220V 专用可调直流电源输出。

接口完整：装置带有 USB 通讯口，可与计算机及其它外部设备通信。

完善的自我保护功能：散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。


技术参数
电流通道数：标准 6 相
电压通道数：标准 6 相
交流电流输出范围：30A / 相或 180A（六并）
直流电流输出范围：10ADC / 相
交流电压输出范围：120VAC / 相
直流电压输出范围：160VDC / 相

额定参数
交流电流输出
6相电流输出时每相输出（有效值）：0～30A，输出精度 0.2 级
3相电流输出时每相输出（有效值）：0～60A
6相并联电流输出（有效值）：0～180A
相电流长时间允许工作值（有效值）：10A
相电流最大输出功率：300VA
6相并联电流最大输出时最大输出功率：1000VA
6相并联电流最大输出时允许工作时间：10s
频率范围（基波）：1～1000Hz
谐波次数：1～20 次

直流电流输出
电流输出：0～±10A / 每相，输出精度 0.5 级
最大输出负载电压：20V
交流电压输出
相电压输出（有效值）：0～120V，输出精度 0.2 级
线电压输出（有效值）：0～240V
相电压 / 线电压输出功：80VA/100VA
频率范围（基波）：1～1000Hz
谐波次数：1～20 次

直流电压输出
相电压输出幅值：0～±160V，输出精度 0.5 级
线电压输出幅值：0～±320V
相电压 / 线电压输出功率：70VA/140VA

开关量
10路开关量输入：空接点，1～20mA，24V；电位接点接入，“0”：0～+6V；“1”：+11V～+250V
8对开关量输出：DC：220V/0.2A；AC：220V/0.5A

时间测量范围
0.1ms～9999s，测量精度＜0.1mS

体积和重量
体积：360×350×180（mm³）
单体重量：17kg
