  •  KDJC-50kV高低温环境电压击穿试验仪
  •  KDJC-50kV高低温环境电压击穿试验仪
产品编号:

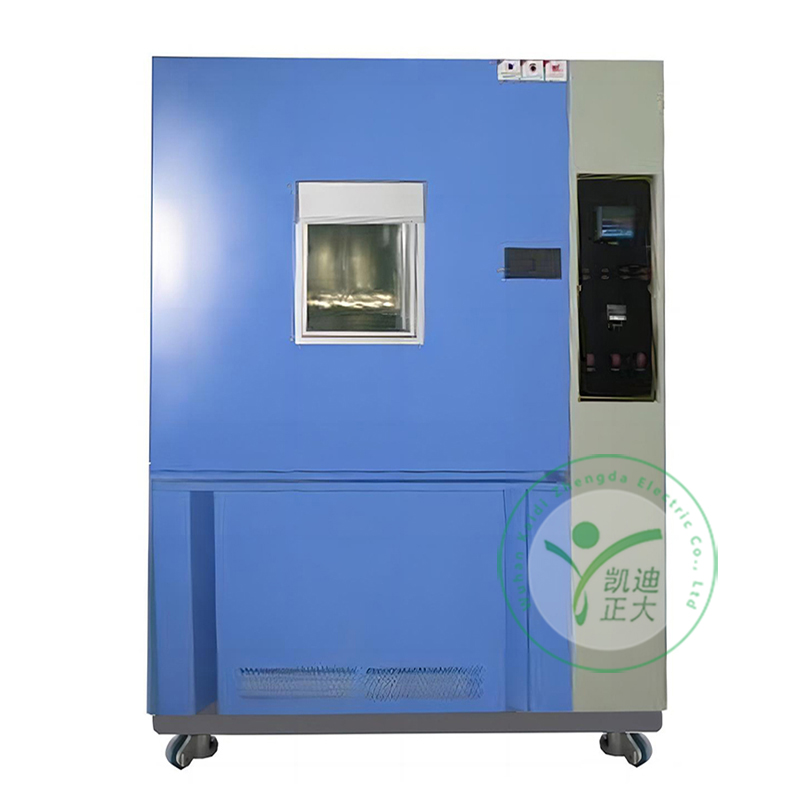

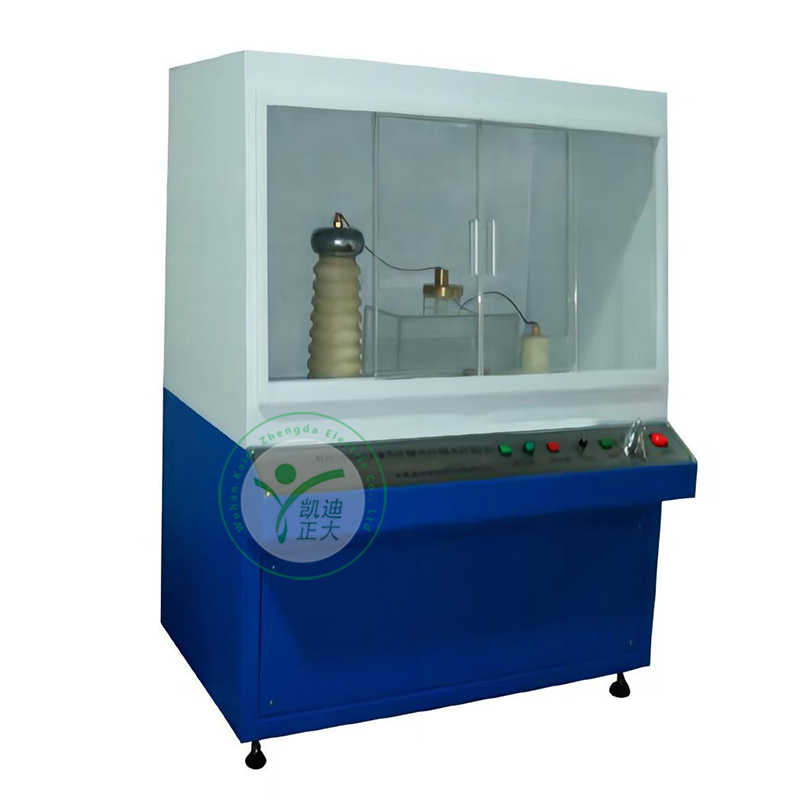

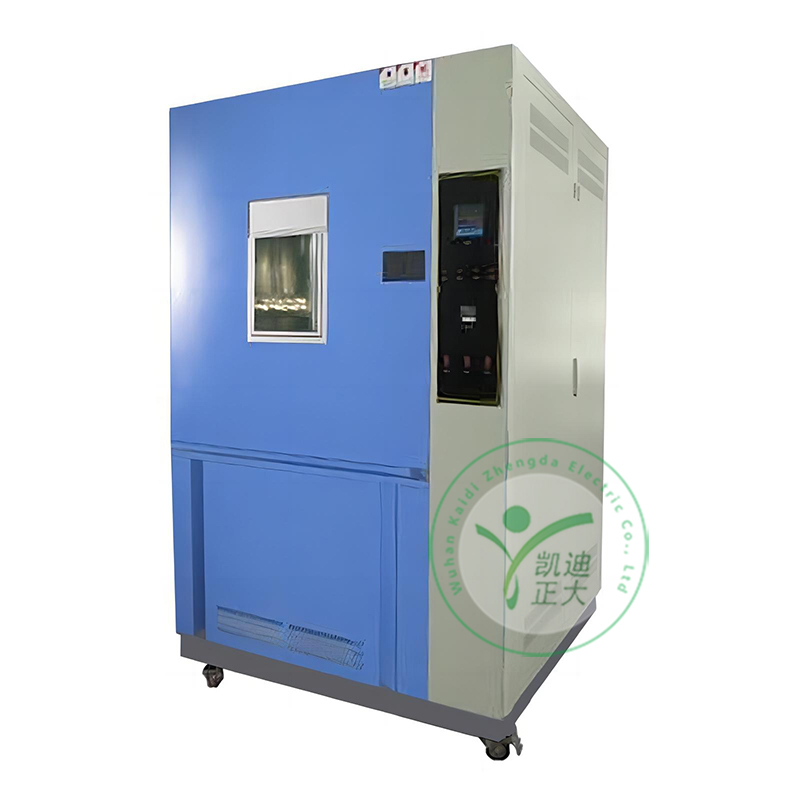

KDJC-50kV高低温环境电压击穿试验仪

参考标准:

  • 设备主要由高压试验变压器、接触式调压器、伺服调速系统、采集系统、控制系统、自动放电 等部分组成
  • 试验变压器输入由调压器输出给出,同时由采集系统实时采集高压输出,计算机根据电压,调 整控制调压器旋转的调速系统,形成闭环,使调压过程更为平滑。且可满足较慢速升压要求
  • 自动区分交直流试验过程。若进行直流试验后,试验结束可自动进行放电操作,期间(未放电情况下)打开试验舱门,会有声光报警,警示危险

相关信息:无相关信息

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

主要用途及功能
产品主要适用于固体绝缘材料如:塑料、薄膜、树脂、云母、陶瓷、玻璃、绝 缘漆等介质在工频电压或直流电压下击穿强度和耐电压时间的测试;该仪器采用计算机控制,可对试验过程中的各种数据进行快速、准确的采集、处理,并可存取、显示、打印。


此仪器为具有防辐射功能,仪器试验门处为透明绝缘玻璃中夹有屏蔽网,在试验过程中, 击穿瞬间会产生大的电流,同时对人身体有辐射危害,我公司这款仪器在此进行了屏蔽处理减少对人身危害。


此仪器还具有照明功能,因为在试验过程中会有光线阴暗,可以应用到此功能,让使用者在试验过程中的观测更明显,有更优质的试验效果。

产品特点

设备组成原理及安全防护:
1.设备主要由高压试验变压器、接触式调压器、伺服调速系统、采集系统、控制系统、自动放电等部分组成。

2.试验变压器输入由调压器输出给出,同时由采集系统实时采集高压输出,计算机根据电压,调整控制调压器旋转的调速系统,形成闭环,使调压过程更为平滑。且可满足较慢速升压要求。

3. 自动区分交直流试验过程。若进行直流试验后,试验结束可自动进行放电操作,期间(未放电情况下)打开试验舱门,会有声光报警,警示危险!


安全防护:
1.过流保护:
1.1 低压侧过流保护,保护高压变压器安全运行
1.2 高压侧过流保护,保护电极表面不受电火花腐蚀
1.3 超出预设漏电流,切断高压输出

2.高压断电保护:

2.1 超量程自动切断高压输出
2.2 实验过程中可手动关停高压输出
2.3 电压跌落超过预设,切断高压输出

3.输出零点保护:
3.1 实验开始前,若高压输出不在零位,给出提示
3.2 若高压输出不在零位,强制回零

4.短路保护:

4.1 高压输出短路, 自动切断输出
4.2 低压输入短路, 自动断电 5.安全门保护:

5.1 实验中无意开启舱门, 自动切断输出
5.2 实验舱门开启状态下,无法开始试验
5.3 实验结束后,开启舱门切断高压输出 6.软件保护:
每次开始实验前,要求确认。否则弹出窗口

6.1 高压准备开关按下,高压指示灯点亮
6.2 实验舱门已关闭
6.3 调压器复位(高压输出为零)

7.放电保护:
7.1 直流试验后,开启舱门时声光报警,强制要求对均压球放电

8.漏电保护:

8.1 独立接地保护
8.2 漏电保护开关

无极调压功能:随着新材料的不断诞生。对其绝缘性能的检测要求也不断提高,前期的国内测试 仪器,仅能做到固定的几档可选性升压速度,不能很好地满足试验需求。引入无极调压的概念后。 升压速率可在一定范围内人为设置。能够较好的适应用户需求。

详细参数

主要技术要求:
输入电压:AC 220 V
输出电压:AC 0--50 kV DC 0-50 kV
升压方式:连续升压、耐压
电器容量:3KVA
高压分级:0--50kV (全量程不分档)
击穿电压:0--50kV
升压速率:可实现无级调速升压自由设定(20V-2500V/s)
电压测量精度 (10%--100%FS): ≤ 2%
试验电压:0 -50 kV 连续可调
试验方法:交流试验 直流试验 (两用)
升压方式:直流试验:1、匀速升压 2、梯度升压 3、耐压试验
交流试验:1、匀速升压 2、梯度升压 3、耐压试验
判停方式两种: 1 、电压判停 2 、电流判停

试验方式:1 、绝缘试样空气中试验 2 、绝缘试样浸油中试验
试验介质:1、空气 2、试验油
过电流保护装置:试样击穿时在 0.1S 内切断电源.
漏电电流选择:0-50mA】可自由进行设定(根据试验变压器容量确定可选)
电流可采集:可达到 mA 级
过电流保护装置:试样击穿时在 0.01S 内切断电源.
运行环境:仪器在 15 ~ 30℃的温度和 0~85%的相对湿度下能够稳定运行。
试验环境:温度 15 度到 25 度之间,相对湿度 60%到 70%之间。
电力供应 : 仪器在 220V±10%的单相交流电压和 50Hz±1%的频率下能够稳定运
行,配置中包括仪器正常工作所需的各种电源线、接地线及信号电缆

设备外形尺寸:长 1000mmX 宽 750mmX 高 1650mm
设备重量:195kg
输入电源电压:220V
