  • KDZD5550电压击穿试验仪
  • KDZD5550电压击穿试验仪
产品编号:

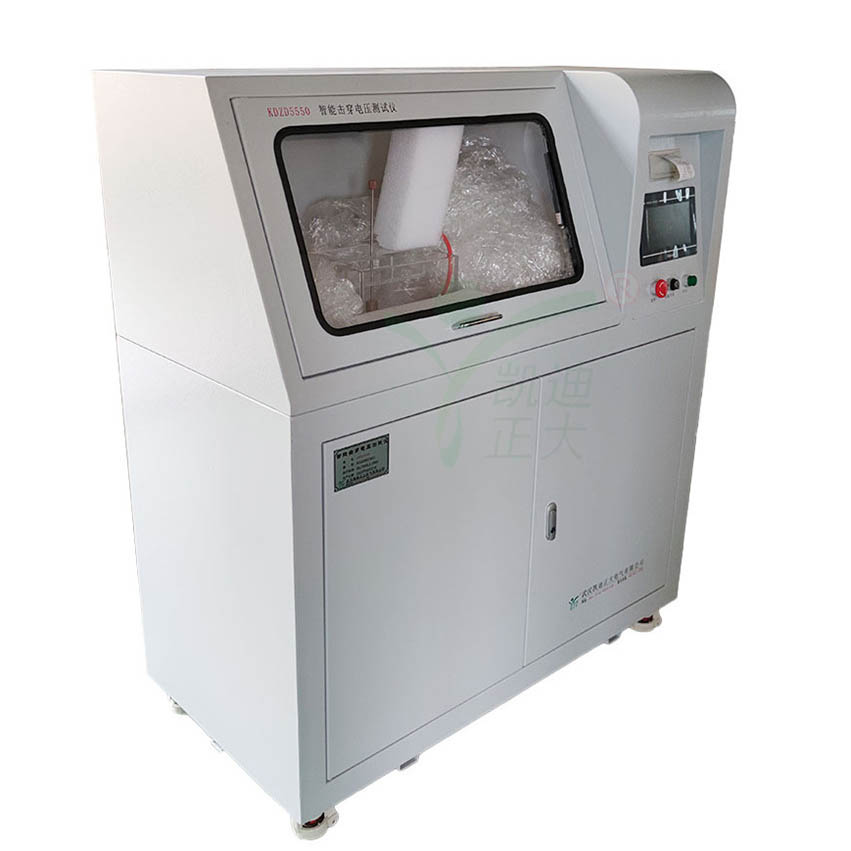

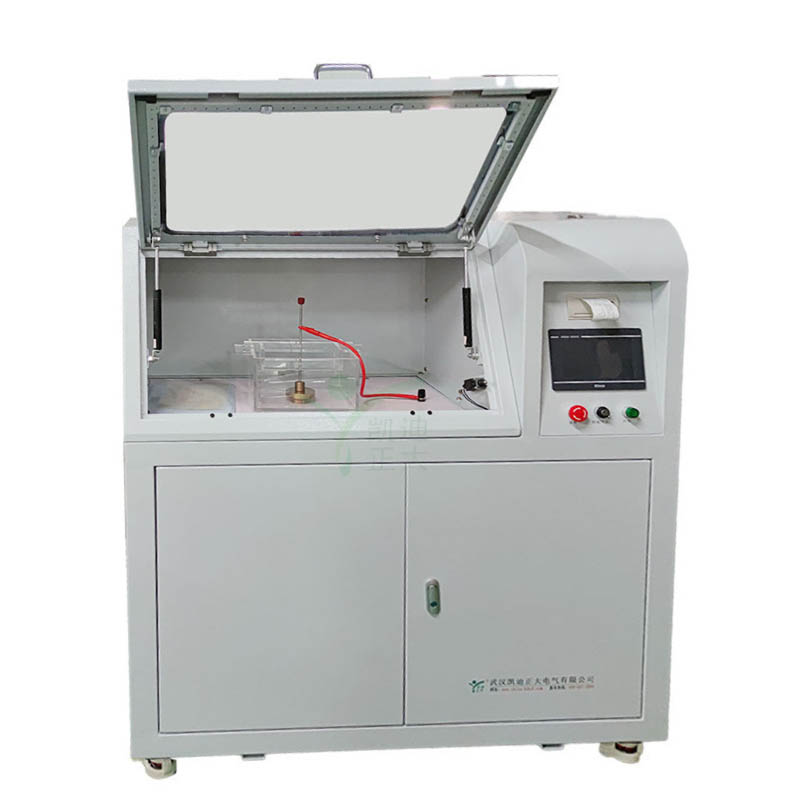

KDZD5550电压击穿试验仪

参考标准:

  • 设备具有试验参数记忆功能,相同试验条件不需要每次试验都进行设置,且断电仍会记忆最后一次试验设置参数。
  • 试验界面简单明了,且配有示意曲线说明,参数不同,曲线走势不同,方便理解。
  • 控制面板简洁,功能标注明确,操作简单。

相关信息:无相关信息

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

产品概述

KDZD5550系列电压击穿试验仪根据国家GB1408.1-2006《绝缘材料电气强度试验方法》其作用可称为电气绝缘强度试验仪、介质强度测试仪等。其工作原理是:把一个高于正常工作的电压加在被测设备的绝缘体上,持续一段规定的时间,加在上面的电压就只会产生很小的漏电流,则绝缘性较好。程控电源模块、信号采集调理模块和计算机控制系统三个模块组成测试系统,带报警和时间控制功能。

KDZD5550系列电压击穿试验仪主要适用于固体绝缘材料(如:塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件)在工频电压或直流电压下击穿强度和耐电压的测试。广泛应用于电力电子行业、机械工业部、研究所、军工研究、绝缘材料生产单位的高电压击穿试验而设计制造的。

产品特点

产品特点

1、由设备为触摸屏进行操作控制。

2、如需进行曲线分析,可配备计算机,只进行数据及曲线记录功能,不进行设备控制,避免了试验人员在计算机和设备间交替操作,更人性化。

3、设备具有试验参数记忆功能,相同试验条件不需要每次试验都进行设置,且断电仍会记忆最后一次试验设置参数。

4、试验界面简单明了,且配有示意曲线说明,参数不同,曲线走势不同,方便理解。

5、控制面板简洁,功能标注明确,操作简单。

6、可记录并同时显示10次试验记录,方便试验数据的对比分析。且可以实时舍弃不理想的数据。

7、设备试验界面采用实时显示的方式,更方便试验过程的观看。

8、设备具有安全警告提示,在未关闭试验箱门时试验无法开始,且会弹出警告,在满度(即:高压变压器无输出)时会弹出警告,且试验过程中如果开门,试验会自动结束。

9、设备配有三色报警。(选配)

详细参数

技术参数


电压等级:5KV、10KV、20KV、50KV、100KV、150KV

电压:5KV
输入电压:AC220V 50Hz
输出电压:AC:0~5kV; DC:0~5kV
输出功率:0.5kVA
测量范围:AC:0.05~5kV; DC:0~5kV
测量误差:≤ 2%
升压速率:0.025kV/s~0.5/s


电压:10KV
输入电压:AC220V 50Hz
输出电压:AC:0~10kV; DC:0~10kV
输出功率:1kVA
测量范围:AC:0.5~10kV; DC:0.5~10kV
测量误差:≤ 2%
升压速率:0.05kV/s~1kV/s
设备自重:150kg



电压:20KV
输入电压:AC220V 50Hz
输出电压:AC:0~20kV DC:0~20kV
输出功率:2kVA
测量范围:AC:1~20kV; DC:1~20kV
测量误差:≤ 2%
升压速率:0.1kV/s~2kV/s
设备自重:150kg



电压:50KV
输入电压:AC220V 50Hz
输出电压:AC:0~50kV; DC:0~50kV
输出功率:3kVA
测量范围:AC:1~50kV; DC:1~50kV
测量误差:≤ 2%
升压速率:0.20kV/s~5kV/s
设备自重:150kg



电压: 100KV
输入电压:AC220V 50Hz
输出电压:AC:0~100kV; DC:0~100kV
输出功率:10kVA
测量范围:AC1~100kV; DC1~100kV
测量误差:≤ 2%
升压速率:0.02kV/s~10kV/s
设备自重:300kg


电压:150KV
输入电压:AC220V 50Hz
输出电压:AC:0~150kV; DC:0~150kV
输出功率:15kVA
测量范围:AC1~150kV; DC1~150kV
测量误差:≤ 2%
升压速率:1kV/s~10kV/s
设备自重:300kg


耐压时间:0~4H(空载)
漏电流:可由计算机软件自由进行设定
电源:交流220V±10%的单相交流电压和50Hz±1%的频率
试验环境:温度:15 ~ 30℃,相对湿度:30%~65%能够稳定运行。
外形尺寸:长×宽×高:1000×1000×1400 mm
接地要求:仪器需要单独接地,接地附合国家标准要求,金属棒深埋地下至少要1.5米以下



产品装箱单

KDZD5550系列电压击穿试验仪:1台

输入输出连接线:1套

设备接地线:1根

试验电极:2副

产品说明书:1份

产品合格证:1份
