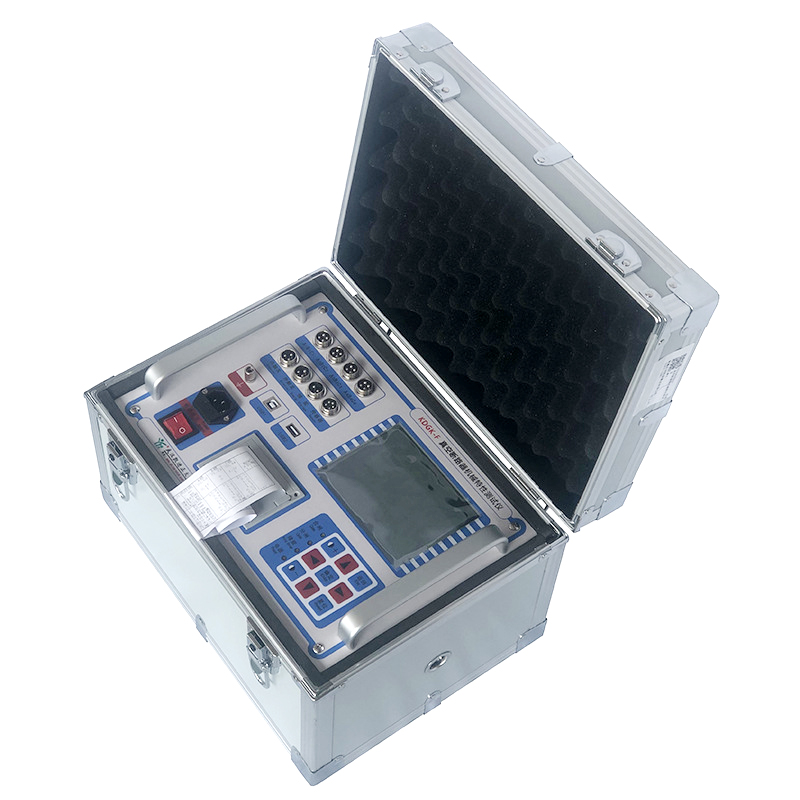

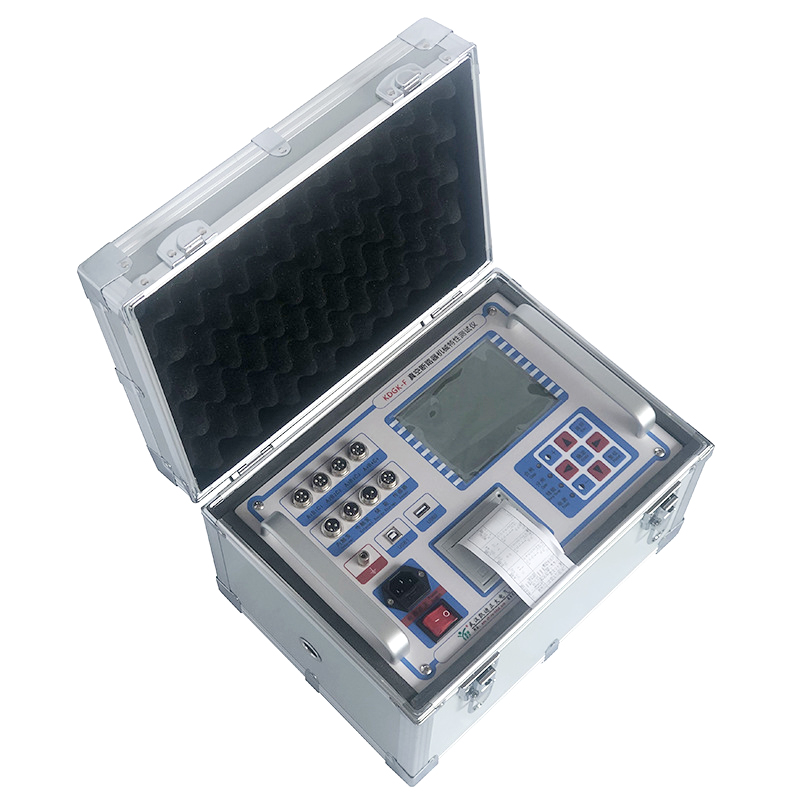

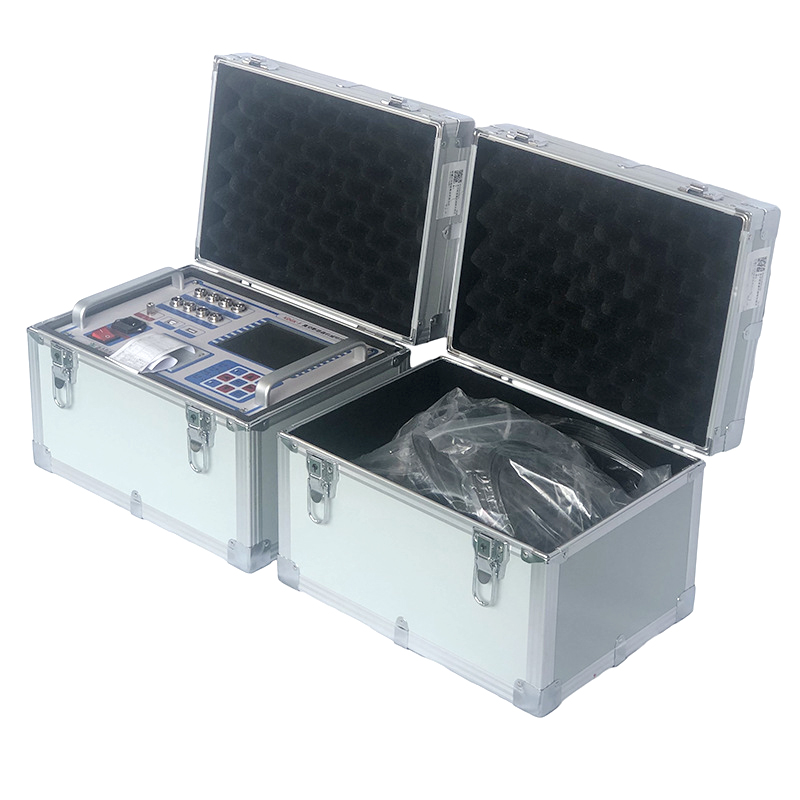

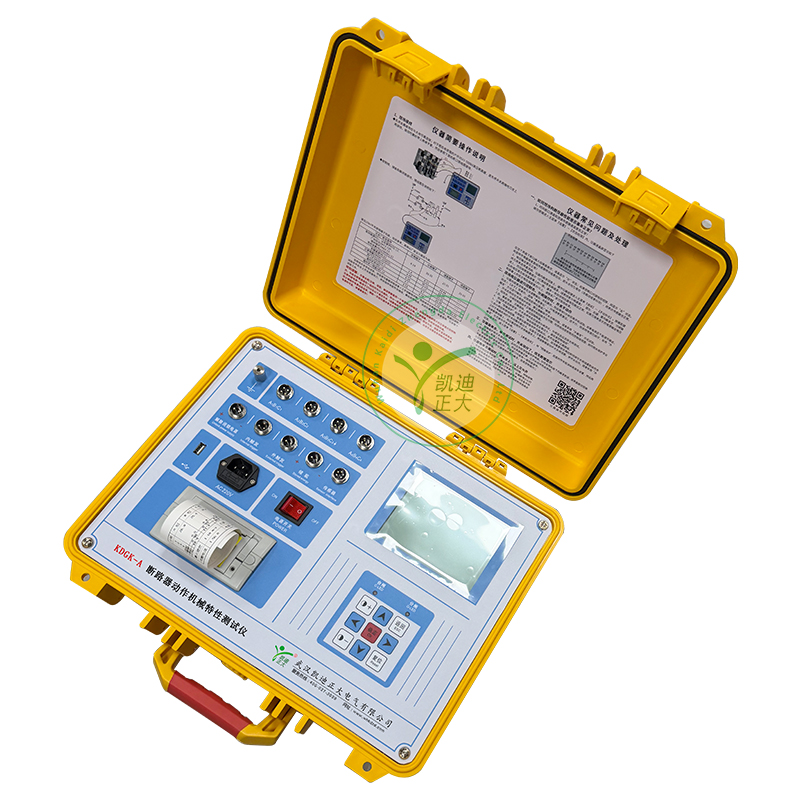

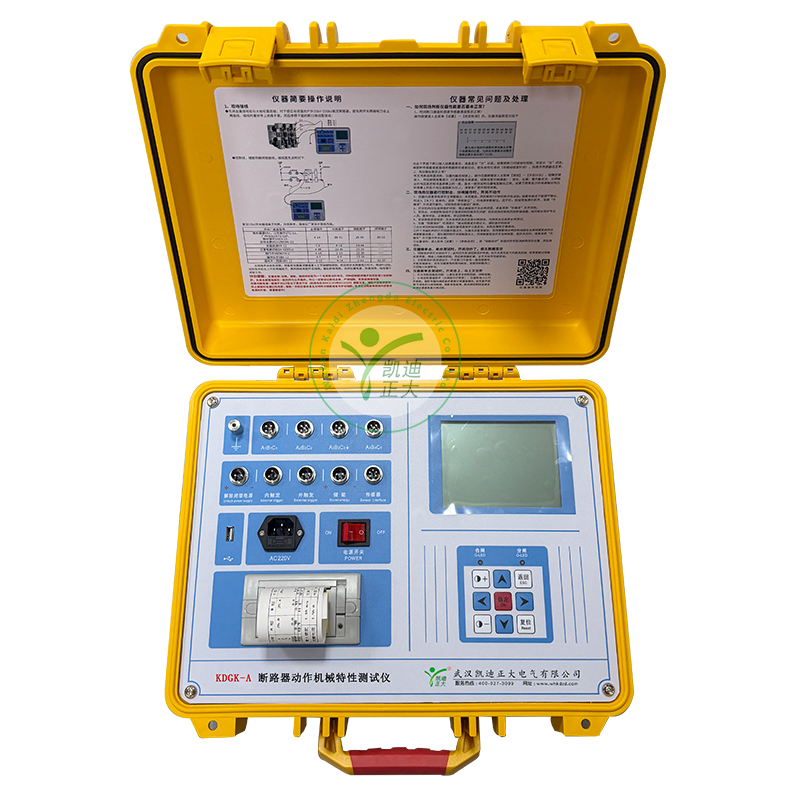

KDGK-A断路器动作机械特性测试仪可用于各电压等级的GIS组合电器、真空开关、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，抗干扰性强，可在500kV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验常备工具。
KDGK-A断路器动作机械特性测试仪是依据《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。


1、性  能
● 时   间: 12个断口的固有分、合闸时间，同相同期、相间同期。
● 重 合闸: 每断口合－分，分－合,分-合-分；一分时间、一合时间、二分时间、金短时间、无电流间隔时间值。
● 弹   跳: 每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值。
● 速   度: 刚分、刚合速度，最大速度，时间－行程特性曲线。
● 行   程: 总行程，开距，超程，过冲行程，反弹幅值。
● 电   流: 分、合闸线圈的分、合闸电流值、电阻值、电流波形图。
● 动作电压: 机内提供DC0～270V／20A数字可调断路器动作电源，自动完成断路器的高低压动作试验，测量打印断路器的动作电压值。
2、特  点
◆ 适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等。
◆ 传感器：加速度测速传感器、旋转测速传感器、直线行程传感器安装极为方便，简捷。三相速度、行程、开距、超程等参数显示。
◆ 闭锁解除电源：直接代替现场直流电源，解除开关闭锁，方便完成开关机械特性试验。但此闭锁解除电源不能给带闭锁的开关做动作电压试验。
◆ 触发方式：内触发、外触发、传感器触发和手动触发。手动触发可以对手动分合的断路器（无分合闸线圈）进行特性试验，如电杆柱上的手动分合开关。传感器触发主要用于开关厂等特殊要求的地方。
◆ 储能电源输出：仪器可提供最大启动电流20A的可调储能电源，一次性接好线后无须倒线就可以自动控制电机储能。注意：储能电机启动电流为其额定电流的10倍以上。一般用于给35kV及以下真空开关（线圈为DC110V合DC220V）现场储能为宜。
◆ 仪器具备“速度自定义”（非常规的移动光标速度分析）功能和测试后波形数据分析功能。（具体见仪器内部）

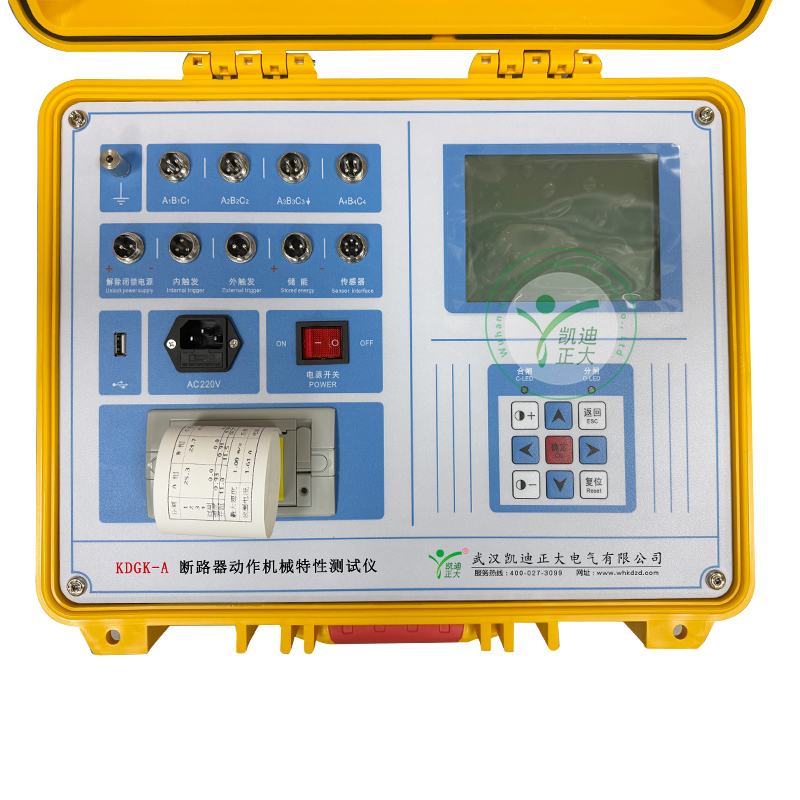

◆ 主机大屏幕、直透式、宽温带背光液晶，对比度电子调节。完善的全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。
◆ 主机可存储100组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间；USB接口用于数据转移和程序升级。
◆ 仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。 内置快速微型打印机，打印所有数据及图谱。

1、使用环境
     输入电源  220V±10%  50Hz±10%      大气压力   86～106kPa
     温     度  -20～45℃                湿     度   ≤80%RH
2、安全性能
     绝缘电阻  ＞2MΩ
     介电强度  电源对机壳工频1.5kV耐压1分钟，无闪络与飞弧。
3、基本参数
     ◆时 间： 量程 16000.0ms 分辨率0.1ms 误差≤±（0.1％rdg＋0.1）
     ◆速 度： 量程 20.00m/s 分辨率 0.01m/s 误差≤±（1％rdg＋0.01）
     ◆行 程： 量程1000.0mm

	量  程	分辨率	误  差
真空断路器	50.0mm	0.1mm	≤±（1％rdg＋0.1）
SF6断路器	300.0mm
油断路器	1000.0mm

◆线圈电流：量程 20.00A   分辨率 0.01A   误差≤±（1％rdg＋0.1）
◆线圈电阻：量程 30.0kΩ   分辨率 0.1Ω   误差≤±（1％rdg＋0.1）
◆输出电源：DC0～270V数字可调／20A 分辨率 1V  误差≤±1％rdg
 ◆尺寸重量：420mm(L)×345mm(W)×230mm(H)     7.8kg
