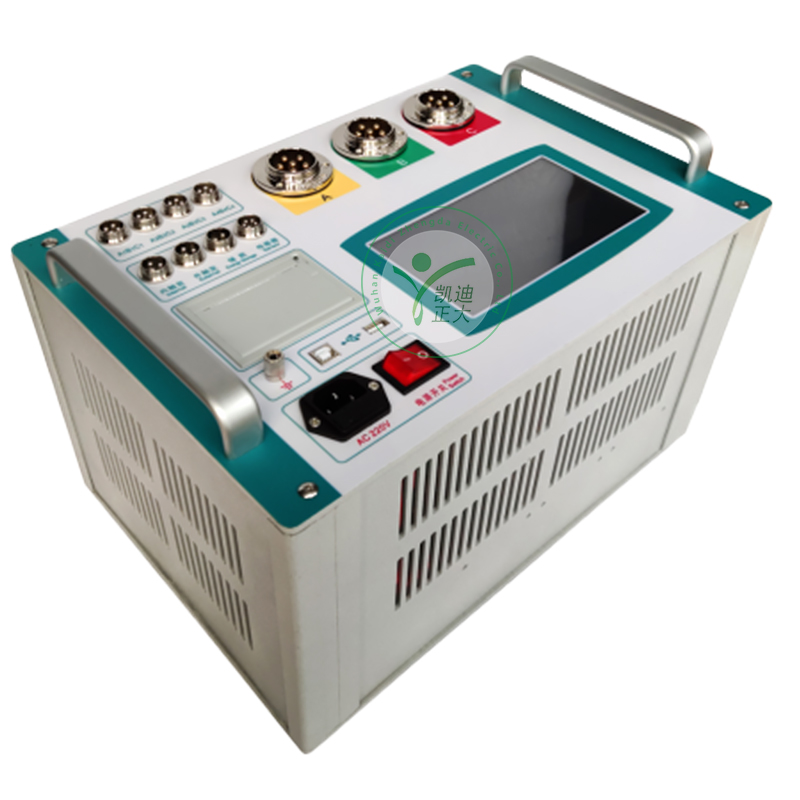

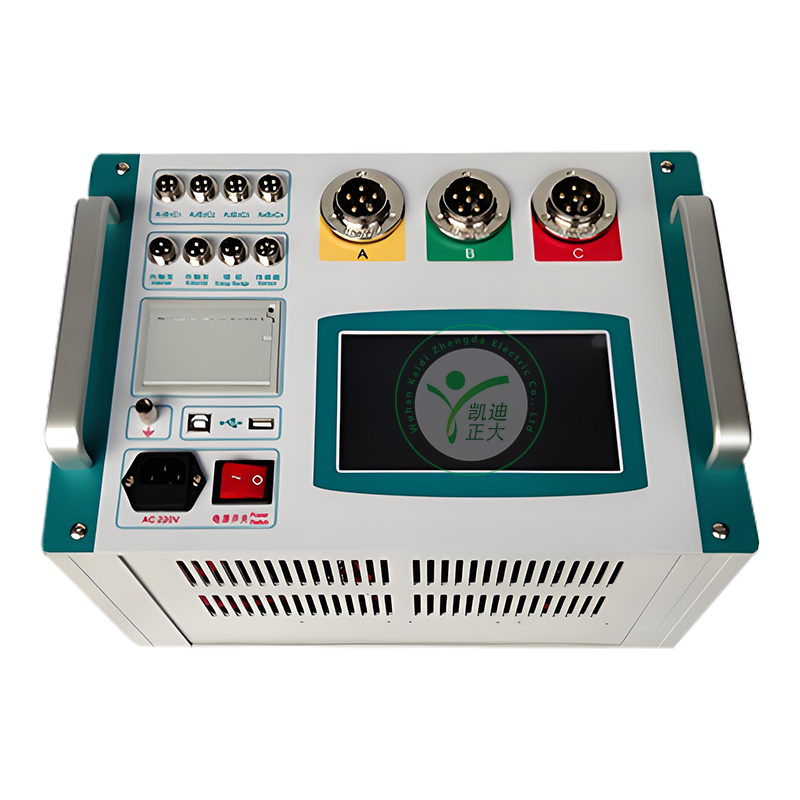

综合测试系统将机械特性测试功能、主回路接触电阻功能集成在一台设备里，根据不同的配置型号可对双端接地开关、石墨触头开关、金属触头开关断口、带合闸电阻开关的机械动作特性做全功能测试，同时还可对高压断路器三相主触头接触电阻同时进行测试，使用方便性价比高是目前市场上较好的高压开关综合测试设备。

　　性能

　　时间：12个断口的固有分、合闸时间，同相同期、相间同期。

　　重合闸：每断口的合-分，分-合，分-合-分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。

　　弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形，

　　每断口的分闸反弹幅值。

　　速度：刚分、刚合速度，最大速度，时间-行程特性曲线。

　　行程：总行程，开距，超行程，过冲行程，反弹幅值。

　　电流：分、合闸线圈的分、合闸电流值、电流波形图。

　　动作电压：机内提供DC0～270V/20A数字可调断路器动作电源，自动完成断

　　路器的低电压动作试验，测量断路器的动作电压值。

　　回路电阻：3*100A 回路电阻的测量。

　　特点

　　适用于国内外生产的各种型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

　　抗干扰能力强，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。

　　加速度传感器(选配)，直线传感器，旋转传感器，安装极为方便、简捷。

　　开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

　　主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

　　选用优良的平板电脑显示数据和操控功能。方便简洁。

　　中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。

　　仪器配有数据分析管理软件，可与PC机联机操作，试验结果可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。

　　刚分、刚合速度选择及自定义功能，根据需要设定，任意分析，适用于国内外开关厂生产的各型号开关的测速。

　　使用环境

　　输入电源：220V±10% 50Hz±10%

　　大气压力：86～106kpa

　　温度：-10～40℃

　　湿度： ≦80%RH

　　安全性能

　　绝缘电阻：>2MΩ

　　介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

　　基本参数

　　时间： 量程 20000.0ms 最小分辩率0.01ms

　　① 200 ms档位 误差0.5%

　　② 2000 ms档位 误差0.5%

　　③ 20000 ms档位 误差0.5%

　　接触电阻：量程 10mΩ 最小分辨率0.01uΩ 误差0.5%

　　速度：量程 20.00m/s 最小分辩率0.01m/s

　　① 0-2m/s以内 误差0.5%

　　② 2m/s以上 误差0.5%

　　行程：量程 50.0mm 最小分辩率 0.1mm 误差 0.5%

　　量程 300.0mm 最小分辩率 1mm 误差 0.5%

　　量程 600.0mm 最小分辩率 1mm 误差 0.5%

　　电流： 最大量程 20.00A 最小分辩率0.01A

　　输出电源： DC0～270V数字可调/20A(瞬时工作)，最小分辨率1V。

　　外形尺寸： 360mm(L)×280mm(W)×300mm(H)

　　重　　量： 15kg
