  • KDJB-702 继电保护测试仪
  • KDJB-702 继电保护测试仪
产品编号:

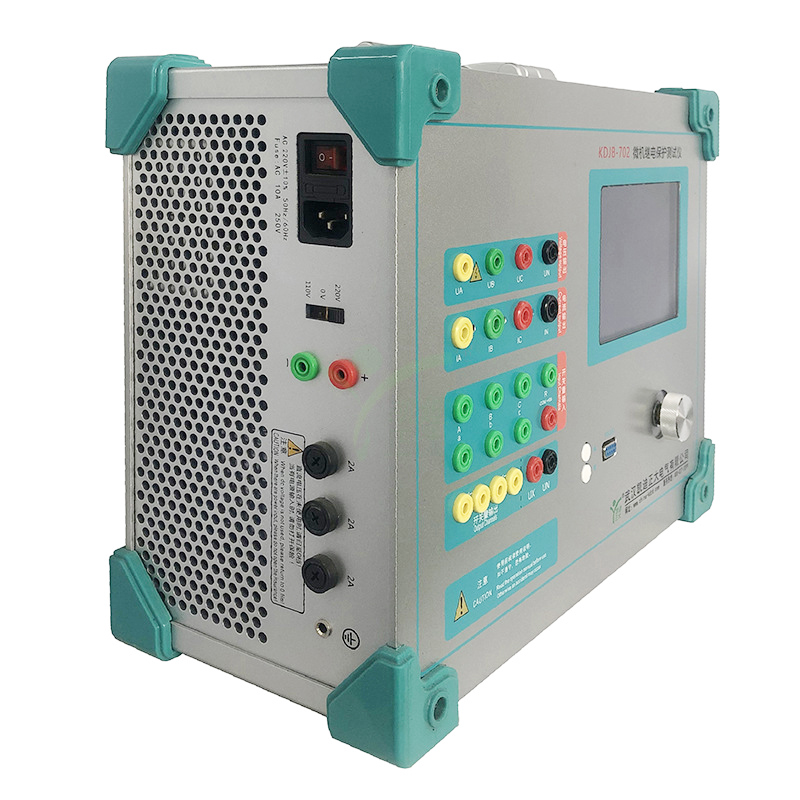

KDJB-702 继电保护测试仪

参考标准:

相关信息: KDJB-903D微机继电保护测试仪

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

产品特点

1.标准的4相电压3相电流输出 具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出300V,电流三并可输出90A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或某一电压值的情况输出。



2. 单机操作方便 单机由方便灵活的光电轨迹球鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。



3.双操作方式,联接电脑运行 通过Windows平台上的中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。



4.可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。



5. 开关量接点丰富 10路接点输入和8对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。



6.大屏幕TFT显示屏 本机采用800×600点阵大屏幕TFT高分辨率真彩液晶显示屏,操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。

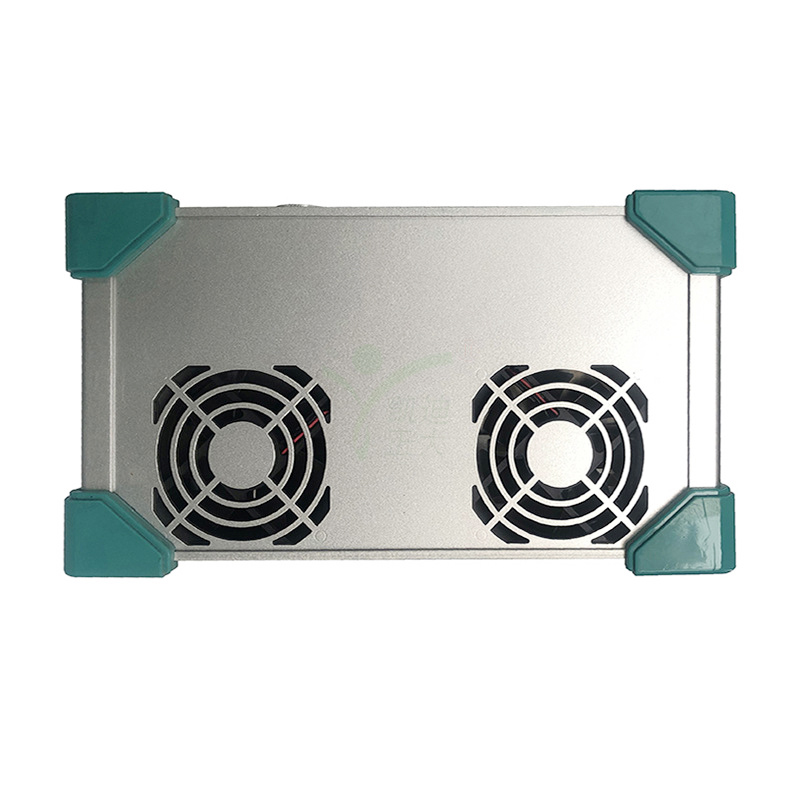

7. 自我保护 采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。



8. 具有专用直流电源输出 装置设有一路110V 及 220V专用直流电源输出。



9. 性价比高 属于跨专业联合设计产品,综合了多专业科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

详细参数

交流电流输出

输出精度:≤0.5A ±2mA >0.5A 0.2%

相电流输出(有效值):0~30A

三并电流输出(有效值):0~900A

相电流长时间允许工作值(有效值):10A

相电流最大输出功率:420VA

三并电流最大输出时最大输出功率:900VA

三并电流最大输出时允许工作时间:10s

频率范围(基波): 20~1000Hz

谐波次数:1~20 次


直流电流输出

输出精度:0.5级

电流输出:0~±10A / 每相,0~20A /两相叠加

最大输出负载电压:20V


交流电压输出

输出精度:0.2级

相电压输出(有效值):0~300V

线电压输出(有效值):0~520V

最大电压输出值:0-600V

相电压/线电压输出功率:80VA / 100VA

频率范围(基波):20~1000Hz

谐波次数:1~20次


直流电压输出

输出精度:0.5级

相电压输出幅值 :0~±160V

线电压输出幅值:0~320V

相电压/线电压输出功率:70VA / 140VA


开关量及时间测量

开关量输入:10路

空接点: 1~20mA,24V

电位接点接入:“0”:0~ +6V; “1”:+11 V~ +250V

开关量输出:8对

DC:220V/0.2A;AC:220V/0.5A

时间测量:测量范围0.1ms ~ 9999s 测量精度0.1mS


外形尺寸:400×300×180mm³

单机重量:18kg

供电电源:AC 220V±10%,50/60Hz

环境温度:-10℃ ~ +50℃
