  • KDCJ-DL雷电冲击电压发生器
  • KDCJ-DL雷电冲击电压发生器
产品编号:

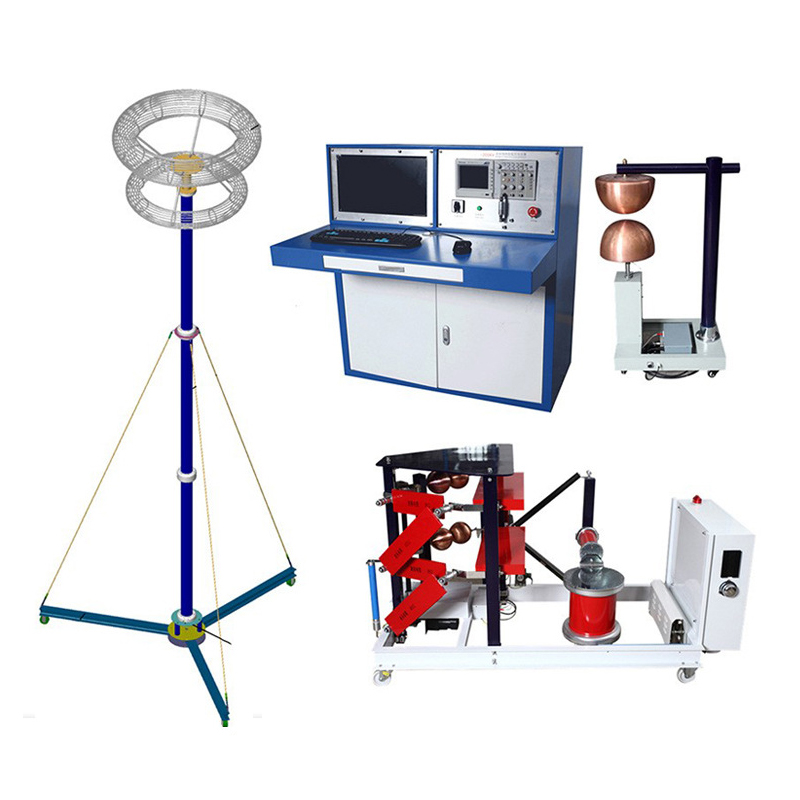

KDCJ-DL雷电冲击电压发生器

模拟脉冲高电压的试验设备,主要用于对电力设备进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验,检验绝缘性能

参考标准: DL/T 848.5-2004

  • 调波方便,操作简单,同步性能好,动作可靠
  • 采用恒流充电自动控制技术
  • 回路电感小、负载能力大

相关信息:无相关信息

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述



冲击电压试验系统是模拟脉冲高电压的试验设备。在现实生活中,脉冲高电压是经常可以遇到的。例如自然界的闪电打雷,落雷处将会出现非常高的脉冲电流和电压,周围也会感应出很高的脉冲电压;又如在电力系统中的开关设备的合切操作也会导致瞬态的脉冲电压。这些瞬态的脉冲电压幅值往往在几十千伏或几百千伏以上,将会导致设备损坏并危及人身安全,因此进行冲击电压的试验研究是非常要的。另一方面,模拟自然的雷电现象进行放电机理的研究也是很有意义的。

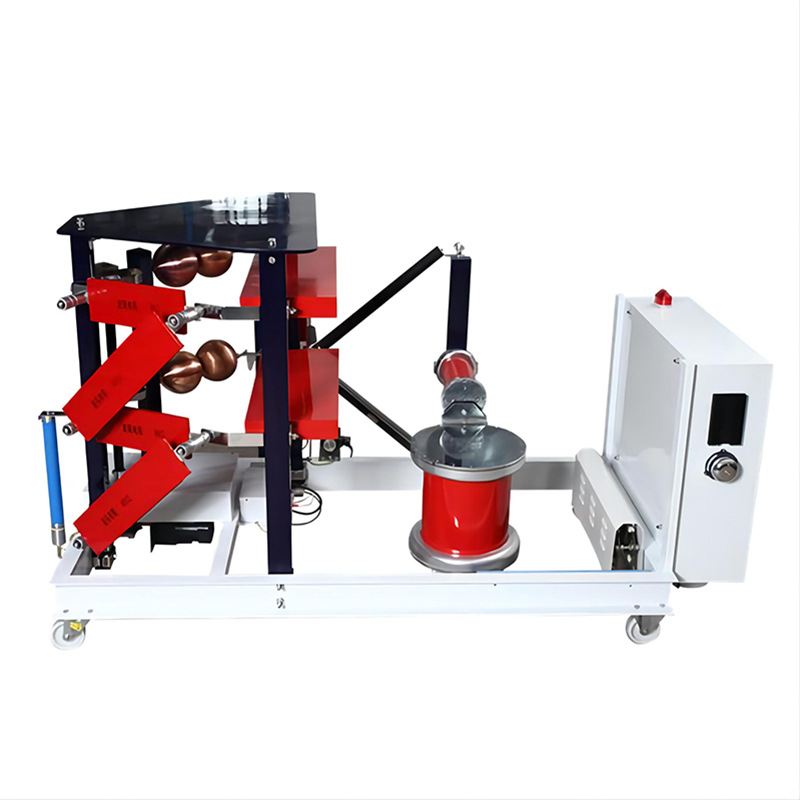

为了产生幅值很高的脉冲电压,目前仍然采用1923年发明的Marx多级回路,如图1所示。该回路中3级电容器以并联的方式经过高阻RL被直流电压源充电到电压Uo,然后经过3级球间隙f的同步放电被串联起来,从而在试品上获得将近3Uo的脉冲电压。虽然在实际使用中的Marx回路有多种不同的回路接线,但基本的原理是相同的。
冲击电压试验系统可发出各种形状的脉冲波形,但是根据试验研究的需要,按照有关国际标准和国家标准的规定,主要产生以下几种冲击电压波形:1、标准雷电冲击波形2、标准操作冲击波形
3、其他特殊的冲击电压波形,如特种操作冲击波等。
对于冲击电压波形,主要规定了3个基本参数来描述波形的形状,即峰值电压、波头时间和波尾时间,波形的参数定义如图2所示。
冲击电压试验是电力设备高压试验的基本项目之一,电力设备在设计、制造及修缮之后都要求进行冲击试验以验证或检验。常见的电力设备包括电力变压器、电力互感器、高压开关、组合电器、避雷器、电力电缆及附件、套管及绝缘子等都要进行冲击试验。
冲击电压试验也是高压试验研究的基本项目之一,在进行绝缘配合研究、电磁兼容研究及放电机理研究等许多方面都需要进行冲击电压试验。
因此,冲击电压试验设备有着广泛的应用,在工厂、研究机构及大专院校的高压试验室中都可以看到不同规格的冲击试验设备。图3是我公司为西电集团西安高压电瓷有限公司制造的3200kV冲击电压发生器试验系统,正在进行500kV高压套管的冲击试验情景。


产品特点

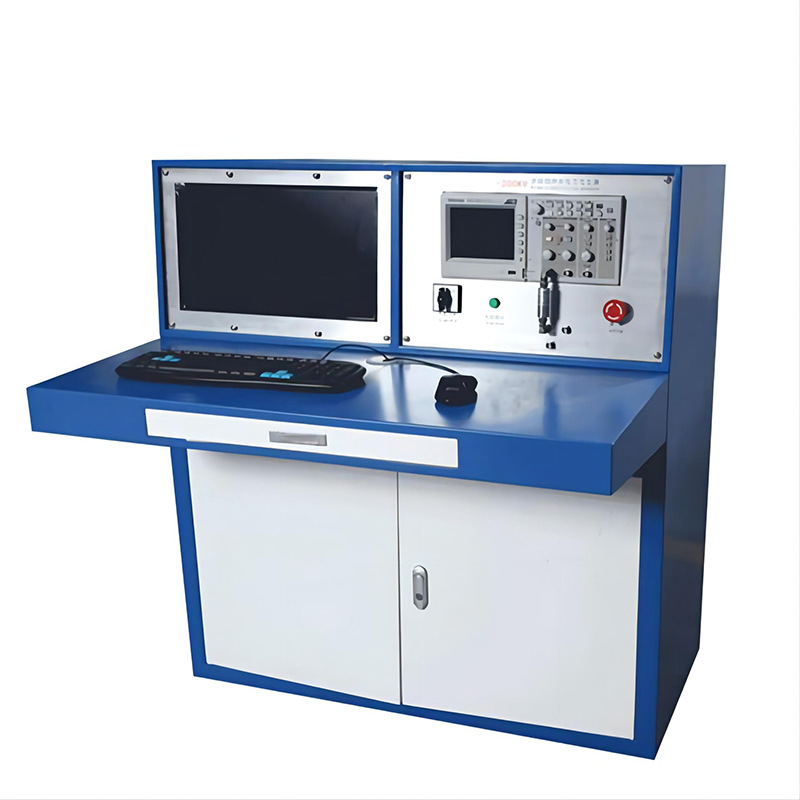

控制系统主要测控功能如下:
测量显示量:
直流充电电压
变压器原边电流
发生器本体球隙距离
状态显示量:
主电源接触器的合切状态
接地装置的投切状态
发生器球隙的触发状态
发生器充电电压极性状态
      制:
控制功能具有手动、自动和程序控制功能,各层次功能相对独立。
采用可控硅调压方式,具有充电电压反馈测量系统。

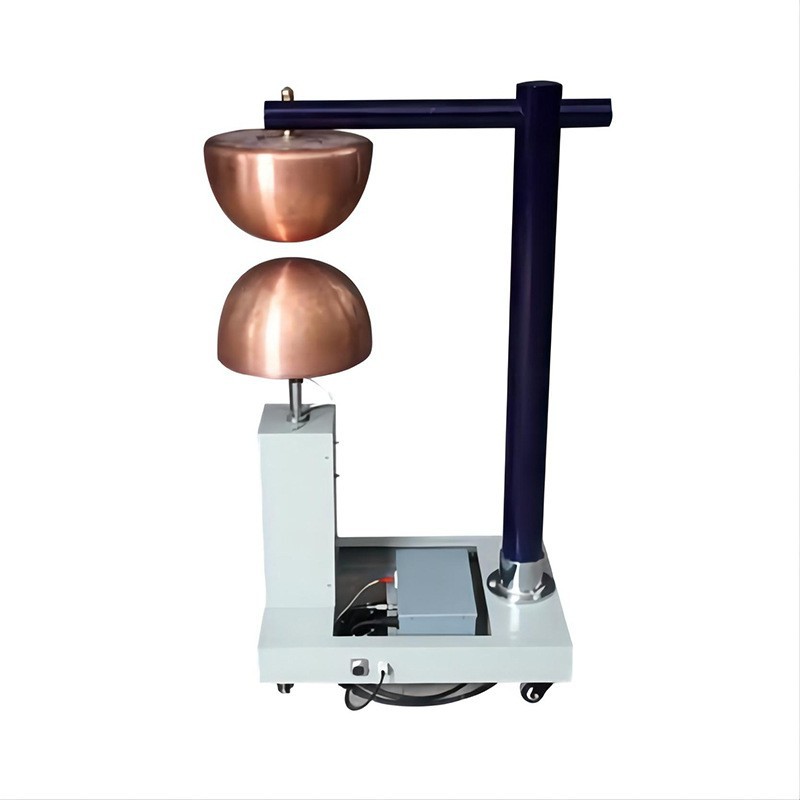

点火球隙及截波球隙距离可手动及自动调整,并在液晶面板上显示。
具有可调时延的截波触发脉冲,并具有发生器点火触发的反馈系统。
采用函数控制恒流充电方式,充电电压的稳定度可达到0.5%。
液晶面板可指示冲击发生器的充电电压及充电过程,精度为1%。
可由液晶面板直接输入充电电压和充电时间。
具有充电异常保护功能,可自动或手动发出触发点火脉冲
冲击发生器工作状态的指示,如自燃、未触发、充电异常、充电稳定等。
设备主体及充电部分接地和接地解除控制。
可通过控制器上的按钮自动转换充电电压极性
可自动或手动控制充电电压的充电过程
可自动或手动响警铃报警
保护及联锁:
过电流保护
过电压保护
充电异常保护
门开关连锁
接地机构连锁
极性转换连锁
操作提示:
具备各种操作提示画面,当系统出错或操作不当时回弹出相应的提示画面。


详细参数

控制系统技术参数
充电电压    整定范围    0 ~ 100kV
工作范围    20 ~ 100kV
整定偏差    ≤ ±1%
不稳定度    ≤ ±1%
整定分辨    0.1kV
充电时间    整定范围    30~180s
整定分辨    1s
报警时延    2s
加压次数    整定范围    1~999
保护设定    过流保护值    可设定
过压保护值    可设定
动态充电保护    可设定
触发脉冲    大于15kV,上升时间小于100ns,极性可切换
输出冲击稳定性    大于99%
