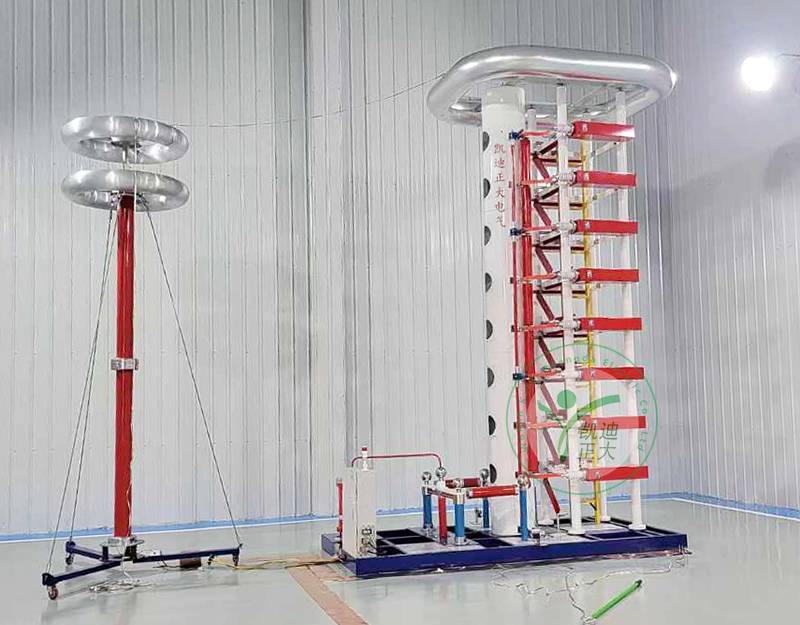

KDCJ-1800kV/180kJ冲击电压发生器成套试验设备适用于绝缘子、套管和互感器等试品进行标准雷电冲击电压全波、标准操作波等冲击电压试验。

一般使用条件

　　海拔高度：1000m

　　环境温度：-15℃～+ 50℃

　　相对湿度：90%

　　最大日温差：25℃

　　使用环境：户内

　　无导电尘埃

　　无火灾及爆炸危险

　　耐震能力：

　　不含有腐蚀金属和绝缘的气体存在

　　电源电压的波形为实际正弦波,波形畸变率<5%

遵循标准

　　GB/T 311.1高压输变电设备的绝缘与配合

　　GB/T 16927.1高电压试验技术 第一部分 一般试验要求

　　GB/T 16927.2高电压试验技术 第二部分 测量系统

　　GB/T 16896.1 高电压冲击试验用数字记录仪

　　GB/7449电力变压器和电抗器雷电冲击和操作冲击试验导则

　　JB/T 7616 高压线路绝缘子陡波冲击耐受试验

　　DL/T 557高电压线路绝缘子陡波冲击试验、定义、试验方法和判据

　　ZBF 24001冲击电压试验实施细则

　　1、标称电压：1800kV

　　2、额定级电压： 200kV

　　3、额定充电电压：200kV

　　4、标称能量：180kJ

　　5、冲击总电容：0.111F(单台脉冲电容器2F /100 kV，共18台)

　　6、级数：9级

　　7、级电容量：1.0F

　　8、级能量：20.0 kJ

　　9、冲击电压波形参数：

　　标准雷电冲击电压全波 1.230%s /5020%s，幅值3%，峰值处振荡不大于幅值的5%;

　　标准操作冲击电压波25020%s /250060%s;

　　这2种冲击电压波形参数及其偏差均符合有关国家GB311及GB16927标准的要求。

　　10、最低输出电压：>10%Un

　　11、同步范围：≥15%

　　12、同步放电失控率：<2%

　　13、点火范围：15%-100%Un

　　14、发生器效率：雷电波(负载)>85%; 操作波(负载)>70%

　　15、使用持续时间:在70%额定电压以上，每120秒充放电一次可连续运行，在70%额定电压以下，可连续运行。
