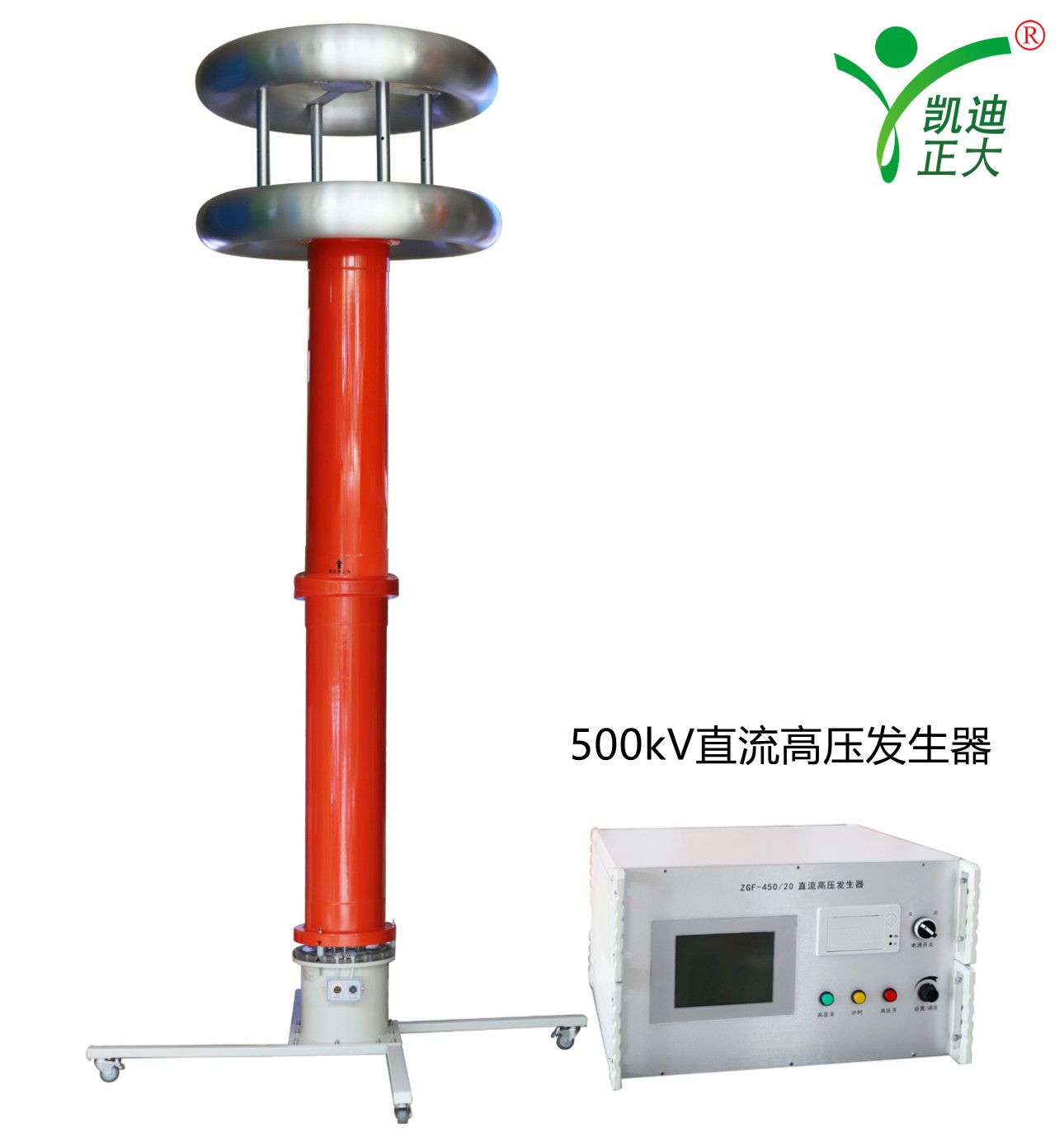

500kV直流高压发生器试验操作

作者:雷工来源:武汉凯迪正大电气有限公司日期:2022-03-28 14:36:13阅读:

  500kV直流高压发生器试验准备工作

  1.设备在使用前应检查其完好性,连接电缆不应开路(断路)或短路,设备无破裂、损坏或缺失等现象。正确可靠的连接各部分接线,包括地线。高压设备周边相关或无关设备应适当考虑是否须接地保护。

  2.检查高压输出极性是否为试验所需要的极性。(倍压筒上指示极性的正向文字即指明高压输出极性。

  3.电源开关置于关断位置。确定试验操作模式为手动或自动(亦可在通电开机后再选择确定模式)。

  试验模式

  1.手动升压模式开机后,进入主菜单(图4-4.1),旋动控制旋钮使光标指向“手动升压”选项,点击控制旋钮,进入手动试验模式参数设置界面(图4-4.3),根据具体的试验要求设置各项参数后,即可进入试验升压界面。此时,应先按“高压开”按钮接通高压回路,再旋转控制旋钮(按动控制旋钮可切换电压调节细度,即“粗调”或“细调”)。当电压升至试验电压设定值时,计时器开始计时,计时完毕后系统将会自动降压回零,然后弹出试验记录界面,并提示保存或打印,做出选择后,试验完毕。

  2.自动升压模式开机后,进入主菜单,旋动控制旋钮使光标指向“自动升压”选项,点击控制旋钮,进入自动模式参数设置界面(图4-4.4),根据具体的试验要求设置各项参数后,点击开始试验进入升压界面。此时,按下高压开按钮后,系统将开始自动升压,升至试验电压设定值后,稳压并开始计时,计时完毕后系统将会自动降压回零,然后弹出试验结果保存、打印界面,作出选择试验完毕。

  3.试验完毕,关闭电源开关。

  4.关于放电对于氧化锌避雷器等小电容量试品,一般通过倍压筒内侧压电阻放电即可。而对于短电缆等稍大电容量储能试品,一般要待试品电压自放电至试验电压的20%以下,再通过配套的放电棒进行放电。待试品充分放电后并挂好接地线,才允许进行高压引线的拆除和更换接线工作。而对于长电缆等特大电容量储能试品,应视电缆长度及储能情况,采用专用放电设备进行放电,一般不可用随机配备的小功率放电棒进行放电,因容量较小,容易烧毁。

  试验方法举例

  1.空升去除法一般测量时,当接好线后,先把联接试品的线悬空,升到试验电压后读取空试时的电晕和杂散电流I’,然后接上试品升到试验电压读取总电流I1。试品泄漏电流:I0=I1–I’2.高压侧精密测量法当需要精密测量被试品泄漏电流时,则应在高压侧串红外线高压微安表(见图4-6a)。
