KDJS-35KV验电器试验装置(遥控型)

作者:雷工来源:武汉凯迪正大电气有限公司日期:2021-10-29 10:17:16阅读:

KDJS-35KV验电器试验装置使用本设备前,请详细阅读产品使用说明书。本产品属高压试验设备,安装时应保证设备高压部分距墙或金属设备距离不小于3.15米,同时保证高压带电部分与人员距离不小于3.15米。大多数设备须接地,接地电阻不大于4Ω。设备各接地点采用一点接地,均直接接至接地点。试验时,大多数人员应远离高压带电部分。试验完成后,各试品均要用放电棒放电。

  一、主要功能特点

  为了准确测量验电器的启动电压,须建立一个均匀电场。根据电力行业标准DL740《电容型验电器》设计开发了遥控电动验电器测试支架。 高压电极为球形,接地电极为环形结构。接地电极固定、高压电极可以电动驱动向左右移动。电动机构采用按键和无线遥控两种方式控制,同时还有微调控制,便于精确调整距离。测试支架具有标尺刻度,调节距离直观准确。验电器夹具为全绝缘件,不会引起电场畸变。

  二、主要技术参数

  1 .静电环直径:A型:550mm B型:1050mm;高压电极球直径:A型:60mm B型:100mm;移动速度: 3mm/S

  2.额定电压: A型 100kV         B型 250kV试验根数: 1根

  三、组装及试验接线:组装及试验接线示意图见附图1、2

  四、电动验电器支架操作

  本设备采用电动控制,高压电极可以电动驱动向左右移动,电动机构采用按键和无线遥控两种方式控制,同时还有微调控制,便于精确调整距离。

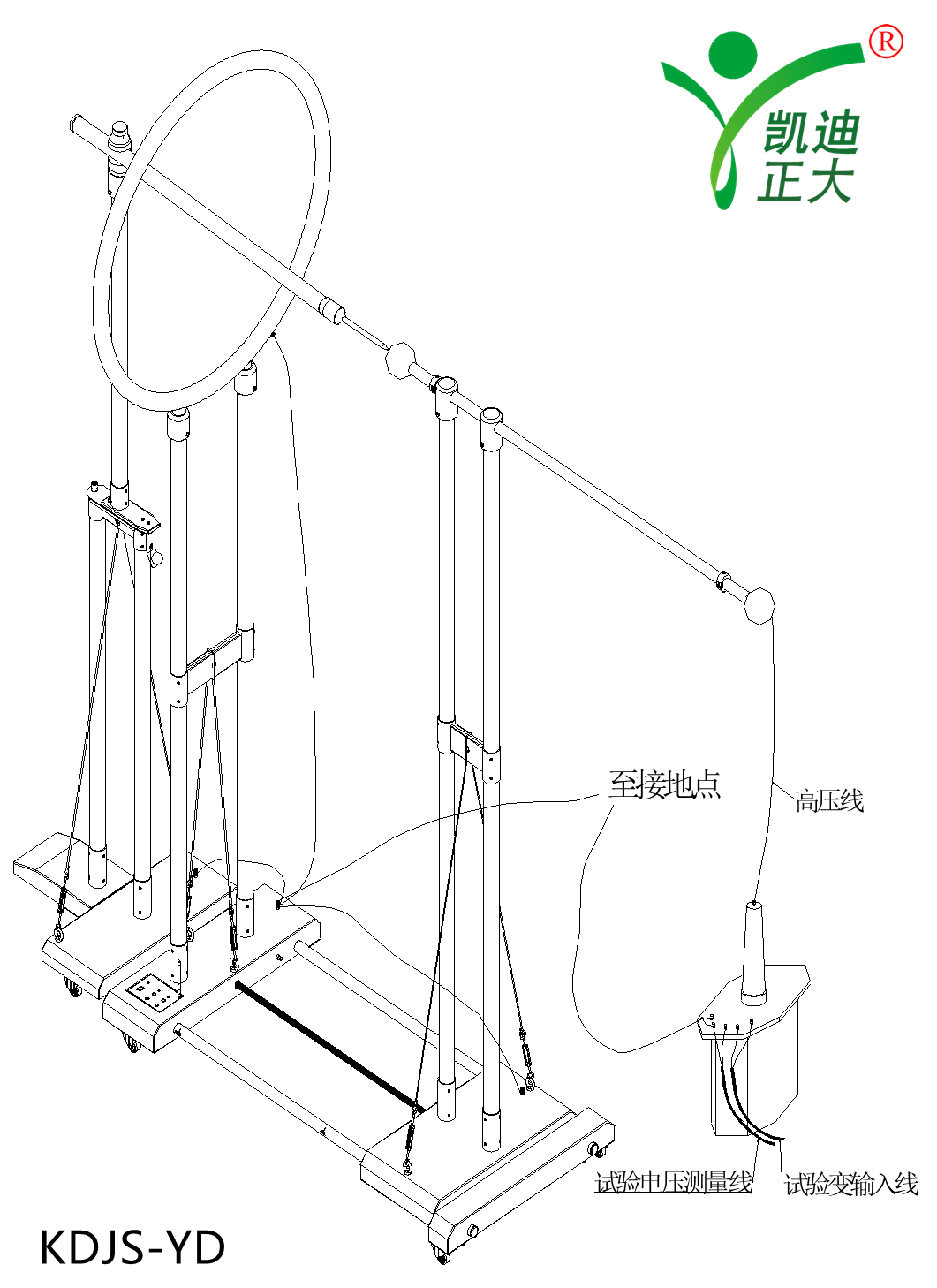

  附图1、验电器试验接线示意图(KDJS-YD-I-A型)

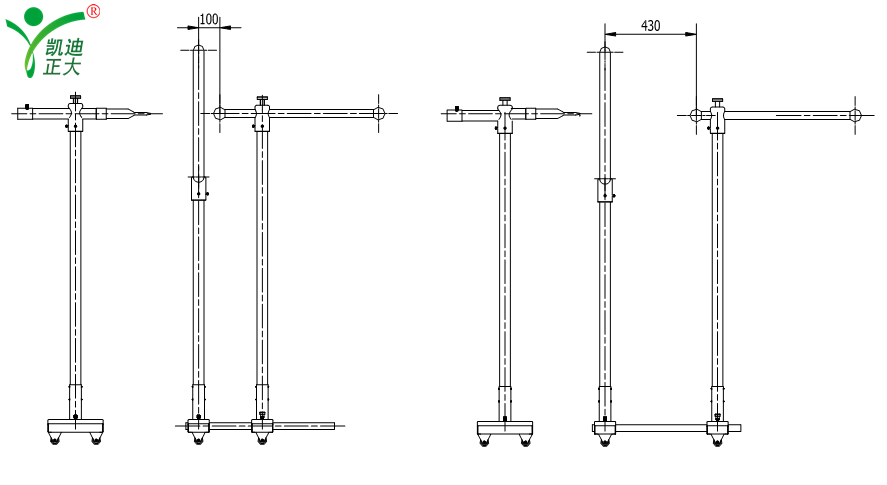

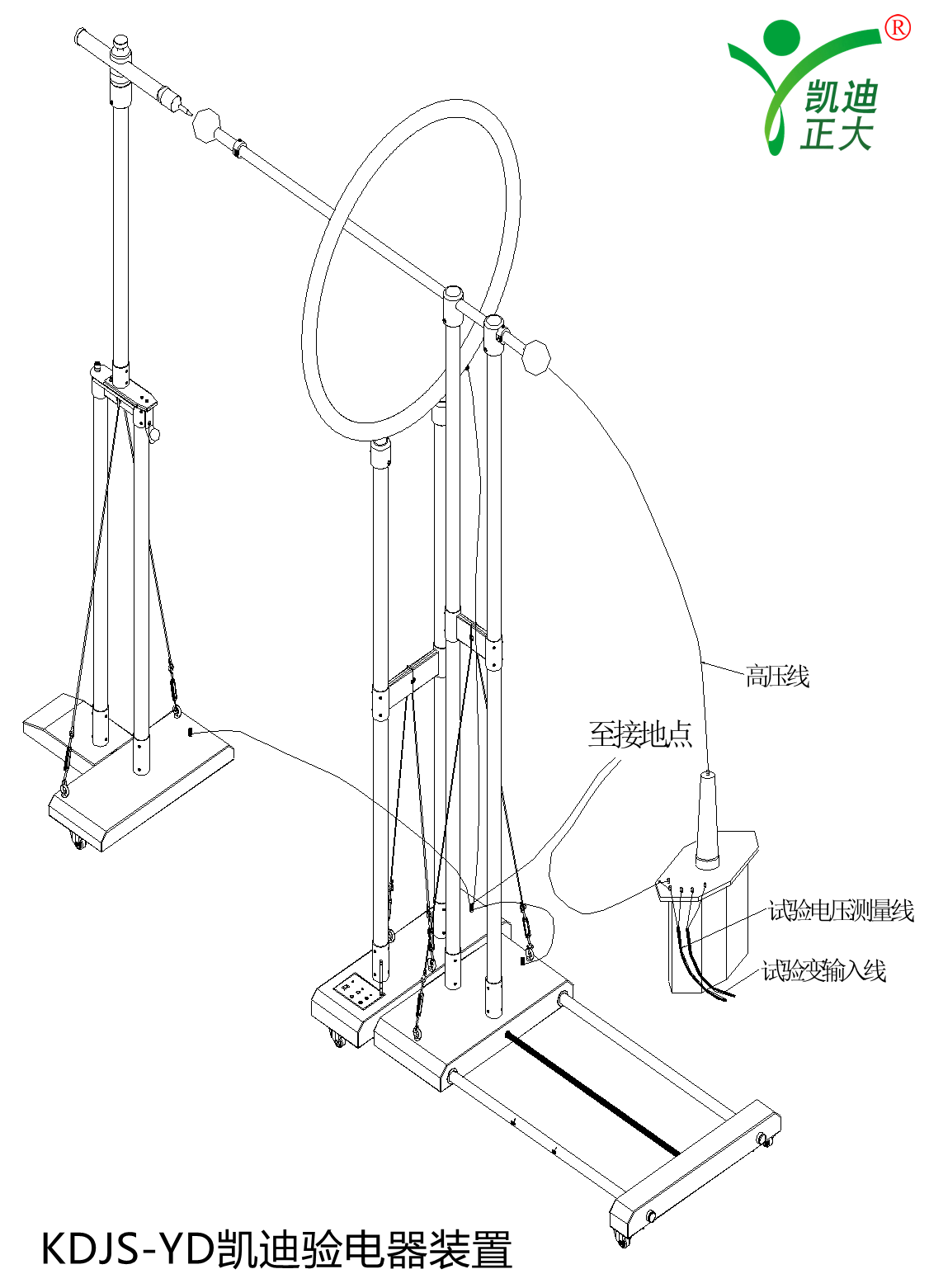

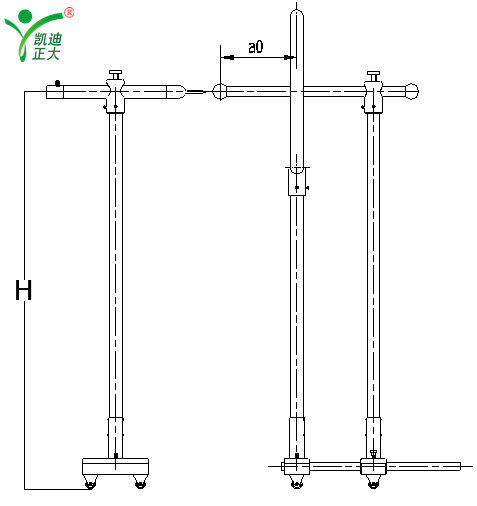

  附图2-1、带接触电极延长段验电器试验接线示意图(KDJS-YD-I -B型)附图2-2、不带接触电极延长段验电器试验接线示意图(KDJS-YD-I -B型)附图3-1、带接触电极延长段的验电器试验要求(DL740)
