电缆路径仪中发射机工作原理是什么

　　电缆路径仪分为发射机和接收机两部分。发射机向待测电缆中注入一定频率的正弦波信号，待测电缆周围会产生环形磁场，接收机通过检测电缆周围的磁场信号并对磁场信号进行处理，确定电缆的位置及埋深信息。

　　发射机是给电缆路径仪提供信号源的设备，发射机为电缆路径仪提供了多种频率及多种信号注入方式。发射机常用的频率有982Hz、9.82kHz、83.1kHz等，因为高频信号具有衰减速度快和耦合性强的特点，所以高频信号常用于短距离电缆或埋深较浅的电缆，而低频信号与高频信号相反，常用于长距离电缆或埋深较深的电缆。

　　根据电缆状态的不同，发射机将正弦波注入电缆的方式共有三种，分别是直连法、夹钳法和感应法。

　　(1)直连法

　　直连法适用于不带电电缆路径查找，因为发射机是直接和芯线相连的。这个方式的特点是产生的磁场信号强，电缆路径定位准确。在这种方式下，发射机的一个输出端需要接在芯线上，另一输出端需要接地，同时芯线的远端接地，构成闭合回路，电流经过芯线流入大地。

　　(2)夹钳法

　　夹钳法适用于带电电缆路径查找，夹钳法不同于直连法，夹钳法是利用夹钳将电流耦合到电缆的铠装层，所以待测电缆两端的铠装都需要接地，电流经过铠装流入大地，从而构成回路。夹钳法需要借助夹钳来实现，夹钳相当于一个特殊的线圈，当夹钳夹在待测电缆上时，夹钳会把电流信号耦合到电缆的铠装上。

　　(3)感应法

　　感应法同样适用于带电电缆路径查找，与夹钳法适用于电缆裸露的场合不同，感应法适用于电缆不裸露的情况。感应法也是将电流耦合在电缆的铠装层，所以待测电缆两端的铠装都要接地，电流经过铠装流入大地。当使用感应法时，要把发射机放在电缆的上方，发射机内部的线圈开始工作，将电流耦合到待测电缆中。

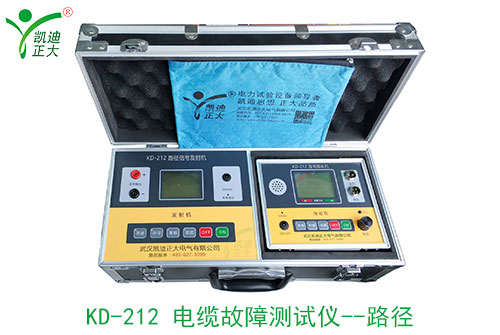

　　武汉凯迪正大生产的KD-212电缆故障测试仪能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，同时可用于35kv以上的主线路的电力电缆故障距离测试，电缆故障测试仪配备声测法定点仪，可准确测定故障点的精确故障位置，该电力电缆故障测试仪特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

　　KD-212路径信号发生器、KD-212路径定位接受机、感应式探头、电位差式探测架等组成。电缆寻迹及故障定位仪是光缆、电缆故障定位测试的专用仪表，适用测试对象为具有金属导体(线对、护层、屏蔽层)的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。
