产品概述

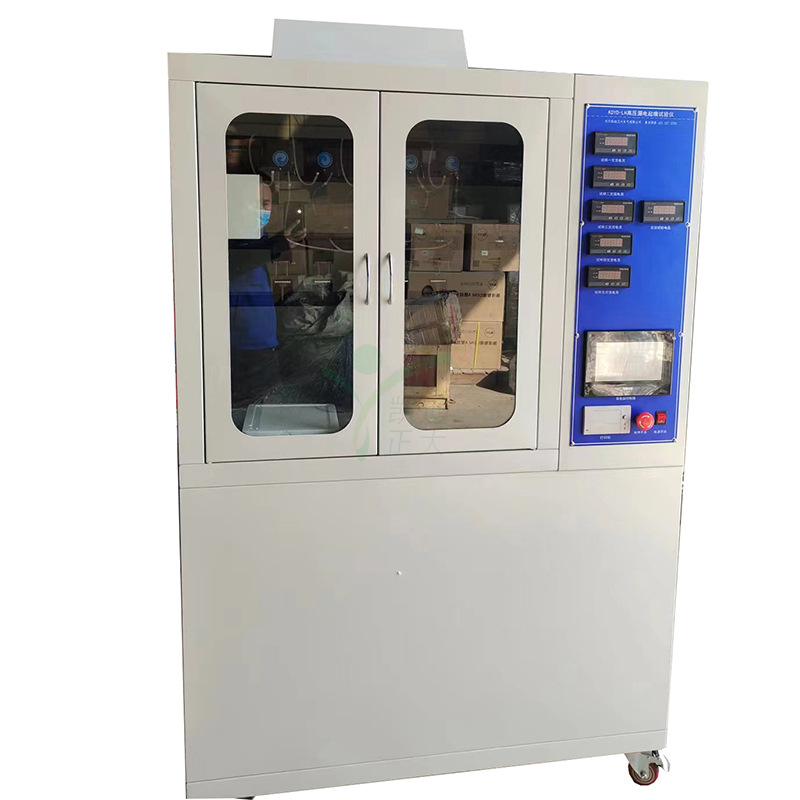

KDYD-LH高压漏电起痕试验仪适用于对电工电子产品、家用电器及其材料进行耐电痕化和蚀损的试验,模拟在工频(48Hz - 62Hz)下,用液体污染物和斜面试样,通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。


漏电起痕试验是在固体绝缘材料表面上,在两电极之间,施加设定电压,升在一定高度滴下规定浓度液体,用以评价固体绝缘材料表面在电场和污染介质下的耐漏起痕能力。


KDYD-LH高压漏电起痕试验仪是严格按照GB/T6553-2003 及IEC60587-1984设计制造。适用于照明设备、低压电器、室用电器、机床电器,用于绝缘材料、工程塑料、电气连接件,主要用于评定户外用绝缘材料(热固性、热塑性模塑料、层压板材、合成绝缘子胶料、电缆附件等)在严酷条件下的耐电痕化和蚀损程度

产品特点

1、滴液精准:采用精密柱塞泵做为污染液供给系统,流速均匀、稳定;
2、试验电压稳定:采样频率高,测量数值准,控制系统带自动稳压功能,不受电网电压波动影响,设备容量大,试验条件下放电压降小;
3、试验效率高:可同时进行5路试验,各路相对独立,效率高、可比性强;
4、安全可靠:系统具有排风系统,及时排除放电产生的有害气体,并具有自锁、门联锁、零限启动、上限保护、过流、过压等保护功能。

详细参数

1、试验组数:五组;
2、电极:厚0.5mm 材质为304不锈材料,上下电极距离:50.0mm±0.1;
3、试验电压:100V-6000V无级可调;
4、电压稳定度:±1%;
5、调压器:输出:0~250V可以调,容量5KVA;
6、试验变压器:容量5KVA,最高输出电压AC6000V;
7、输出电压:交流;
8、高精度稳压器:输出AC220V功率6000W,精度±1%;
9、当试验中高压回路电流达到或超过60mA持续2S后,继电器动作,切断电流,蜂鸣器报警指示试品不合格,这时按电压停止即可解除报警声;
10、起痕判断:依标准GB/T6553-2003/4.1.2规定,在试样上施加电压(2.5kV,3. 5kV和4.5kV),并以一定流速滴污染液,在60mA以下的电流持续6H不过流即为通过;
11、试验时间:6小时;
12、滴液间隔时间:试验时间可预置,0 ~ 99.99S/M/H可连续可调;
13、滴液装置:高精密滴液装置,滴液装置高度可调,采用精密蠕动泵,流量范围可调;
14、试验溶液:氯化铵、异辛基苯氧基聚乙氧基乙醇、非离子型湿润剂配以蒸馏水或去离子水混合物。污染液在(23士)1℃时的电阻率应为(3.95士0.05)Ω·m。
15、滤纸尺寸:按照标准尺寸要求制做,滤纸厚度为0.15~0.17mm。
16、机箱:采用SUS304不锈钢(拉丝面);
17、污液槽采用316不锈钢,加装密闭装置;
18、工作室体积:950L*650W*900H(mm);容积大于为0.5m3;
19、仪器外形尺寸:1200L*700W*1800H(mm);
20、控制系统由PLC控制,可单独控制其中一个工作组。
21、控制装置:采用PLC+触摸屏控制,控制精密,操作简单,设计人性化,试验结束自动生成报告。
22、试验溶液:(0.1±0.002)%质量分数的氯化铵(NH4CZ)用蒸馏水稀释。



执行标准
1、是严格按照GB/T6553-2003 及IEC60587-1984设计制造。
2、依据GB/T 6553-2014《评定在严酷环境下使用的电气绝缘材料耐电痕化和蚀损的试验方法》(等同IEC 60587-2007),符合ASTM D2303-2003等试验方法。
3、JJG 795-2016 《耐电压测试仪》
4、GB50150-2016 《电气装置安装工程电气设备交接试验标准》
5、DL/T 596-1996 《电力设备预防性试验规程》
6、GB1094.1-GB1094.6-96 《外壳防护等级》
7、GB2900 《电工名词术语》
8、GB/T16927.1~2-1997 《高电压试验技术》
